工业车间铝型材安全防护围栏结构设计

　　在离散制造车间的产线规划环节，物理隔离防护是规避人机交互风险的核心手段，这套铝型材安全围栏正是针对自动化产线、加工工作站的区域隔离需求开发的结构方案，区别于传统焊接式围栏的笨重与不可调特性，该方案全程采用模块化拼装逻辑，适配绝大多数工业现场的快速布局调整需求。从实际落地场景来看，这类围栏主要承担三重核心作用：其一是物理阻隔，将高速运转的加工设备、机械臂运动区间与人员通行通道做硬性分隔，避免人员误闯入设备运行范围引发机械伤害；其二是视觉警示，半透明的网板面板既不会完全遮挡设备运行状态的观察视线，又能通过清晰的边界提示区域风险等级；其三是布局适配，可根据产线的排布走向灵活调整拼接角度，遇到设备维护、产线迭代时无需整体拆除，仅需拆解对应段的连接件即可完成局部调整，大幅降低现场改造成本。

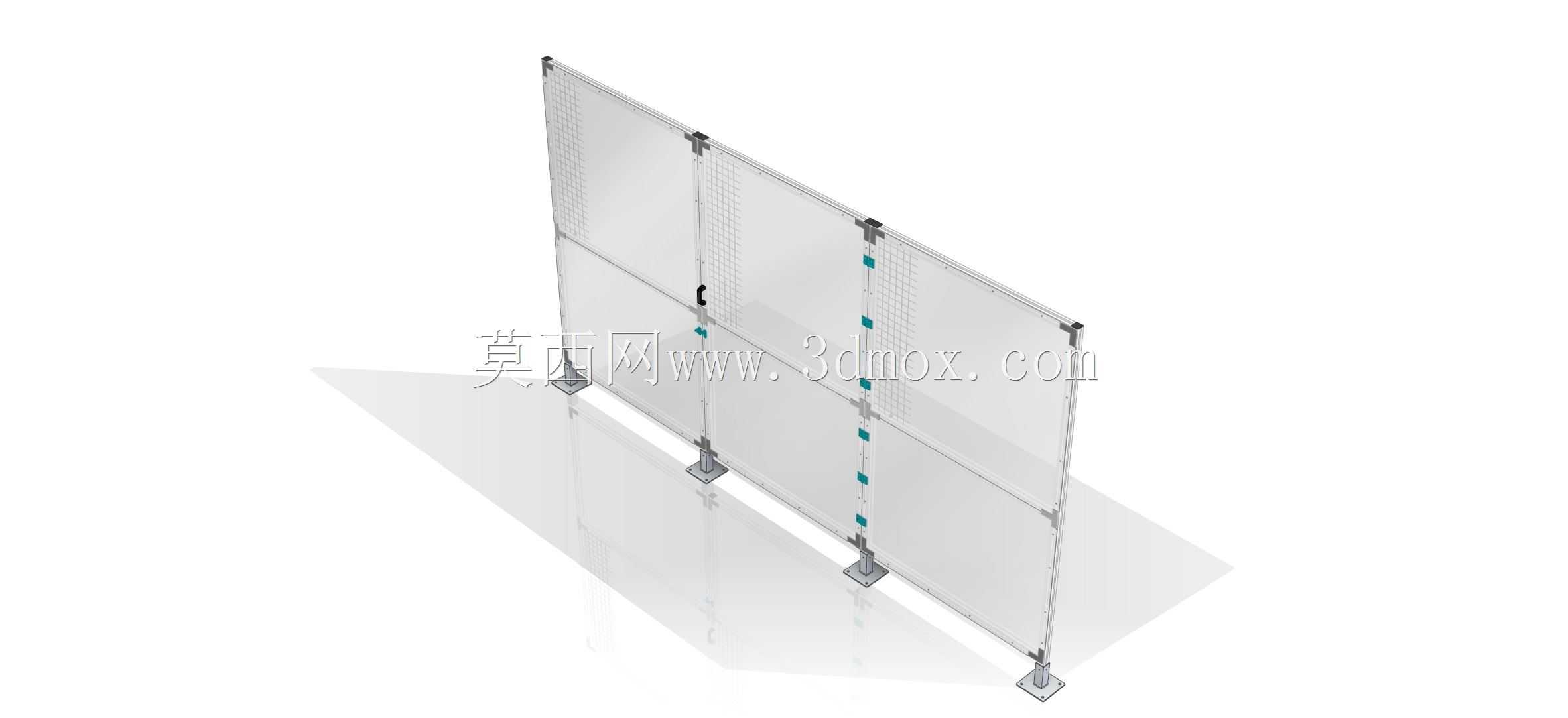

　　设计阶段优先考虑了安装边界的适配性，整体立柱采用标准工业铝型材作为承载主体，型材槽口通用欧标40系列规格，可兼容市面上绝大多数的工业铝型材紧固件，无需额外开模定制连接配件。单块围栏面板的宽度控制在1米左右，高度可根据设备的风险等级做1.2米、1.8米、2米三个档位的适配，底部通过方形地脚座与地面做膨胀螺栓固定，地脚座自带高度调节余量，可抵消车间地面30mm以内的平整度误差，避免出现安装时立柱倾斜、面板拼接缝隙不均的问题。相邻两块面板之间通过内置的角槽连接件做隐藏式固定，外部无突出的螺栓头，既避免了人员磕碰的锐角风险，也让整体外观更整洁统一。

　　面板部分采用半透明的聚碳酸酯网板作为填充材质，相比金属网格面板，它的抗冲击性能更强，遇到加工飞溅的切屑、小型工件崩出时不会出现网格变形击穿的问题，同时表面的哑光处理不会反射车间的照明灯光，避免操作人员观察设备时产生眩光干扰。面板与铝型材框架的连接采用嵌入式橡胶压条固定，无需打孔，安装时直接将压条卡入型材槽口即可压紧面板边缘，后期如果面板出现划伤、破损，仅需抽出压条即可更换面板，无需拆解整段框架。

　　在细节结构处理上，围栏的转角位置专门设计了配套的45度及90度转接立柱，可根据现场的通道转弯、设备边角避让需求做任意角度的拼接，遇到需要预留设备检修门、物料进出通道的位置，可直接在框架段上加装配套的铰链与门锁组件，门锁可接入设备的安全回路，一旦门被非正常打开，设备会立刻触发停机信号，符合机械设备安全防护的通用规范。立柱的顶部预留了标准的槽位，可直接加装警示灯、安全标识牌、光栅传感器等附属配件，无需额外在型材上钻孔攻丝，所有配件都可通过槽内螺母实现位置的无级调整。

　　从安装流程来看，整套结构无需现场焊接作业，所有部件均为预制件，现场安装仅需使用内六角扳手即可完成全部组装作业，两名安装人员一天即可完成近百米长度的围栏搭建，相比传统焊接围栏的施工周期缩短70%以上。同时铝型材本身的阳极氧化表面处理无需后期做喷漆防锈处理，在潮湿、多切削液的车间环境下也不会出现锈蚀掉漆的问题，后期维护仅需定期擦拭面板表面的灰尘即可，维护成本极低。

　　在结构强度校核层面，单根立柱在1米高度位置可承受不小于500N的水平冲击力而不出现永久性变形，完全满足工业车间防护围栏的强度要求，面板的固定结构可承受直径100mm、重量1kg的测试球体以10m/s的速度冲击而不脱落，能够有效阻挡加工过程中常见的飞溅物冲击。整体结构的所有连接点均做了防松处理，在设备运行产生的持续振动环境下不会出现螺栓松动、框架移位的问题，长期使用的结构稳定性有充足保障。
