M5规格斗杆类通讯设备壳体结构设计

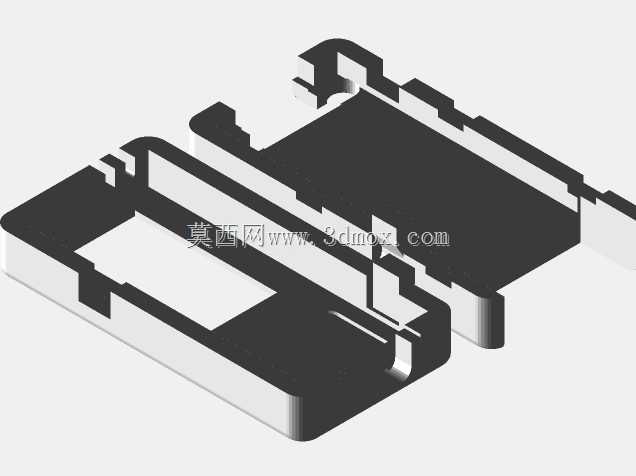

　　在手持通讯终端、小型便携数据采集设备的结构设计环节，壳体作为内部电路、功能模块的承载与防护载体，其结构合理性直接决定设备的装配效率、抗跌落性能与长期使用可靠性。本次设计的M5规格斗杆壳体，针对手持类通讯设备的握持段结构需求做了针对性优化，区别于常规方正的设备外壳，该壳体采用分体式扣合结构，上下壳体的配合边缘做了阶梯式止口设计，止口的搭接宽度控制在1.2mm，配合间隙预留0.15mm，既可以保证装配时的导向定位精度，也能在日常使用中阻挡灰尘、飞溅液体侵入设备内部，防护等级可满足日常手持作业场景的基础要求。从实际应用场景来看，这类斗杆形态的壳体多用于带延伸握持段的通讯对讲设备、便携条码扫描终端、工业手持巡检终端，

　　设备在使用过程中需要长期被单手握持，部分工况下还会搭配腕带使用，因此壳体的握持区域做了微弧过渡处理，边缘的倒角半径统一设置为R0.8，避免锐边在长期握持时造成硌手问题，同时壳体的壁厚做了均匀化处理，主体壁厚维持在1.8mm，局部卡扣安装位的壁厚加厚至2.2mm，既避免注塑成型时出现缩痕、翘曲等缺陷，也能保证卡扣配合的结构强度，在1米高度自由跌落至混凝土地面的工况下，卡扣位置不会出现断裂、脱开问题。在内部结构设计上，壳体内侧预留了PCB板的安装定位柱，定位柱的高度根据内部电路元件的最高高度做了避让设计，定位柱顶端做了C0.3的倒角，方便装配时电路板快速导入定位，定位柱中心的铜螺母预埋孔直径设置为2.2mm，可适配M2规格的热熔铜螺母，

　　满足电路板的螺丝锁附需求。同时壳体内侧对应侧键、接口的位置做了一体式的挡墙结构，挡墙高度高出内部元件0.5mm，在设备受到侧向挤压时，挡墙可以先行承接外力，避免外力直接作用在接口、按键等易损元件上。针对3D打印快速验证的需求，该结构在切片处理时仅需设置2%的填充率即可满足手板验证的强度要求，大幅降低手板制作的材料成本与打印时长，打印时无需添加额外支撑结构，壳体的所有外表面与内部结构均采用自支撑角度设计，悬空面的倾斜角度均大于45度，打印完成后仅需简单去除毛边即可进行装配验证。从安装边界来看，该壳体的整体外轮廓尺寸适配6s规格的内部组件安装空间，上下壳体扣合后的内部净空尺寸可容纳长度120mm、宽度55mm、厚度10mm的电路组件，

　　壳体两端的避让槽对应设备的天线伸出位、数据接口安装位，槽位的尺寸公差控制在±0.1mm，可保证外接配件的装配同轴度，不会出现接口对位偏移、插头无法插入的问题。壳体表面预留了标签粘贴区域，区域平面度控制在0.1mm以内，粘贴标签后不会出现起翘、气泡问题，同时壳体的非外观面做了均匀的筋位布局，筋位厚度0.8mm，筋位间距8mm，既可以提升壳体的整体刚性，减少受力时的形变幅度，也不会因为筋位过厚导致外观面出现缩印。在装配逻辑上，该壳体采用周圈均匀分布的8组卡扣配合两端的2颗螺丝进行固定，卡扣的脱扣力设置为15N，日常使用中不会因为轻微磕碰出现脱开问题，维修时仅需拆下两端螺丝即可通过专用撬片分离上下壳体，不会对壳体外观造成撬痕损伤。针对户外使用的场景，壳体的止口位置预留了0.5mm的密封胶条安装槽，可适配直径0.8mm的圆形硅胶密封条，加装密封条后可提升设备的防水防尘能力，满足雨天户外作业的使用需求。
