NITO小型工业控制箱体结构设计

　　这款小型控制箱体是面向工业现场分布式电控节点、小型通讯中继站点开发的壳体类结构件，日常在车间设备旁的就地控制单元、楼宇弱电间的信号转接节点、户外小型通讯站点的设备防护场景中都能见到它的应用，核心作用是为内部安装的小型继电器组、通讯转接模块、端子排等元器件提供稳定的安装载体，同时隔绝现场的粉尘、溅水以及外力磕碰，保障内部电气元件长期稳定运行。

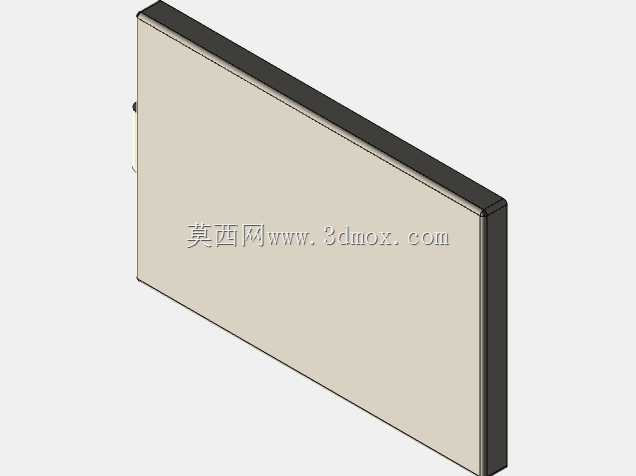

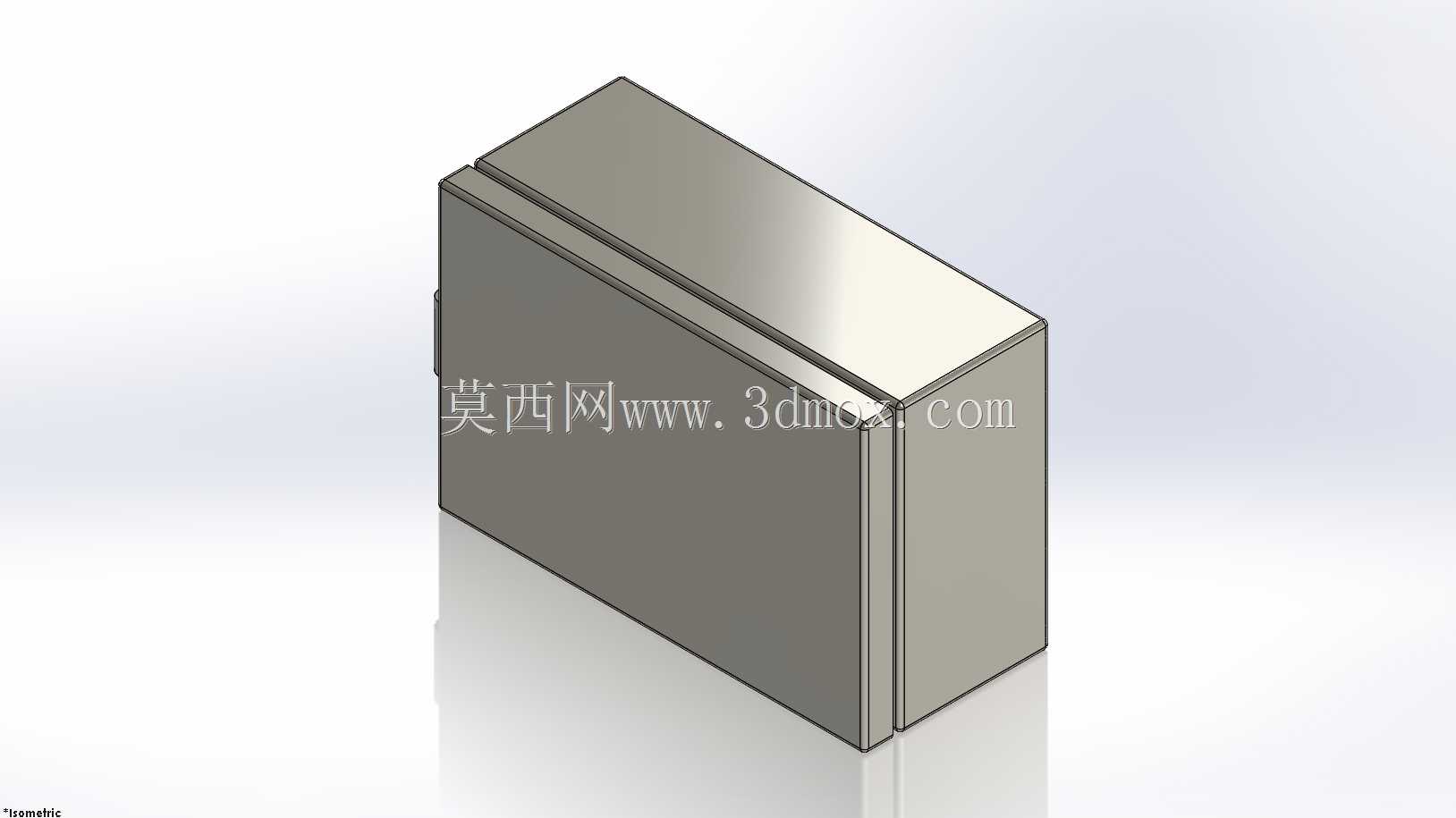

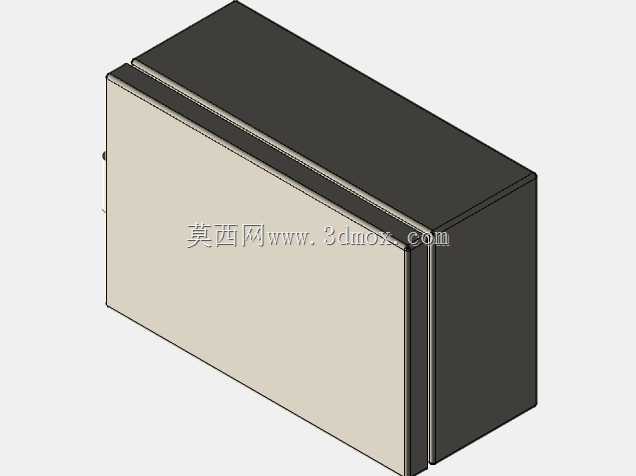

　　从结构设计逻辑来看，整个箱体采用分体扣合式结构，主体为等壁厚的矩形腔体，侧边预留了嵌入式的合页安装位，箱盖与箱体主体的配合面做了阶梯式止口设计，不需要额外加装密封胶条就能实现基础的IP防护等级，既降低了物料成本，也减少了后期密封件老化更换的维护工作量。箱体的侧壁做了局部的加厚处理，对应位置预留了敲落孔位，现场施工时可以根据进出线的方向、线缆的规格，直接敲开对应位置的孔位安装格兰头，不需要额外在现场钻孔攻丝，能大幅缩短现场安装的施工周期。

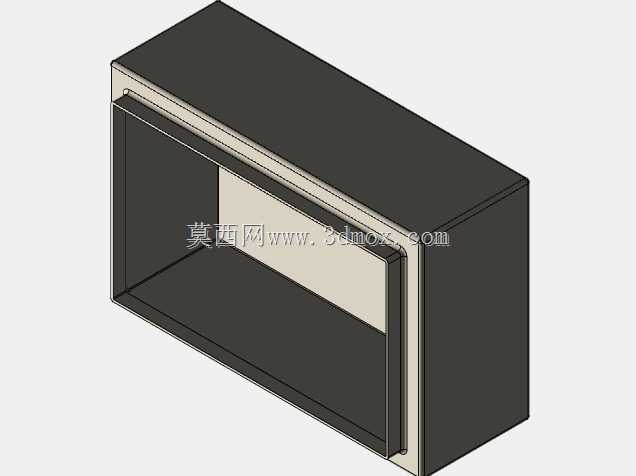

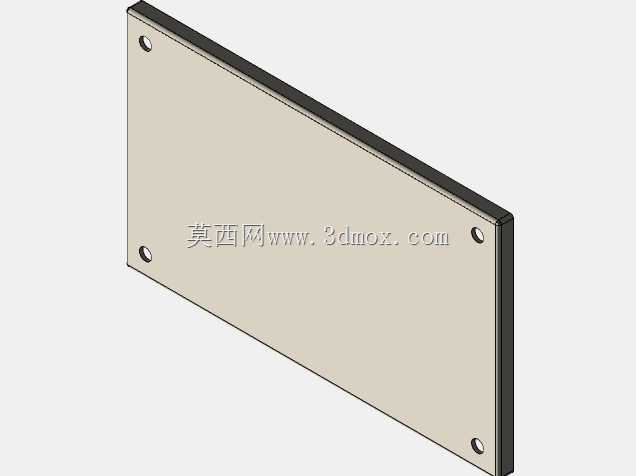

　　在安装边界的考量上，这款箱体的背部预留了四个对称的挂装孔，既可以通过膨胀螺丝直接固定在混凝土墙面，也能搭配通用的C型钢导轨安装件固定在电气柜内部的安装梁上，安装孔的间距适配市面上主流的小型箱体安装尺寸，不需要单独定制安装支架。箱体的内部腔体四个角都设计了内凸的安装柱，柱端预制了标准的自攻螺丝孔位，内部的元器件安装板可以直接通过螺丝固定在这些安装柱上，不需要额外焊接螺母或者加装衬套，安装板的尺寸覆盖了腔体90%以上的投影面积，给内部的元器件排布预留了充足的空间，常规的小型PLC模块、接线端子排、小型开关电源都能在腔体内完成合理排布，不会出现空间局促导致的线缆弯折半径不足、元器件散热间隙不够的问题。

　　从外形细节来看，箱体的所有外露棱边都做了小半径的倒圆角处理，既避免了钣金加工后的锐边划伤安装人员，也能减少应力集中导致的箱体变形，箱盖的闭合面做了轻微的下沉设计，闭合之后整个箱体的外表面没有突出的结构件，在狭小空间内安装时不会和周边的管线、结构件发生干涉。箱体的壁厚经过核算，在采用常规冷轧钢板喷涂工艺的前提下，既能够满足日常使用中的抗冲击、抗形变要求，也不会因为壁厚过大导致整体重量超标，单人就能完成搬运、挂装的全部操作，不需要额外的吊装辅助。

　　在实际选型应用中，这类小型控制箱通常用来承载单台小型设备的就地控制回路，或者是作为通讯线路的中继防护盒，相比大型的成套配电柜，它的部署更加灵活，不需要专门的配电间安装空间，在设备旁的立柱、墙面都能就近安装，能大幅缩短控制回路的线缆长度，减少线路上的信号衰减与电压损耗。设计过程中也充分考虑了不同场景的适配性，箱体的表面处理可以根据使用场景选择静电喷塑、镀锌或者不锈钢材质，对应普通车间、潮湿户外、有腐蚀性介质的化工场景都能找到适配的版本，基础款的钣金结构不需要开模，调整尺寸的灵活度很高，能够快速适配不同项目的定制化尺寸需求，不需要投入高额的模具开发成本，对于小批量的项目应用来说性价比十分突出。

　　在三维建模的过程中，整个箱体的结构都做了可参数化调整的设计，壁厚、安装孔间距、腔体深度、敲落孔的位置都可以通过参数直接驱动修改，调整尺寸后所有的配合面、安装位都能自动更新，不需要重新绘制草图，能够大幅提升同系列不同规格箱体的设计效率。建模时也充分考虑了钣金加工的工艺要求，所有的折弯半径都匹配常规钣金折弯设备的刀具参数，止口的折弯顺序做了工艺性校验，不会出现折弯干涉的问题，展开后的板材轮廓没有多余的工艺缺口，能够最大化提升板材的利用率，减少加工过程中的边角料浪费。
