带外置陶瓷天线的卫星定位接收模块结构

　　做嵌入式定位相关的硬件结构设计快八年，这类带外置陶瓷天线的GPS接收模块是车载定位终端、户外测绘手持设备、无人机飞控系统里最常用的定位组件，这次还原的三维结构完全贴合量产实物的装配逻辑，没有做多余的艺术化修饰，所有结构边界都能直接对接结构件选型与PCB布局工作。

　　先从实际应用场景说起，这类模块最常部署在三类设备里：一是车载OBD定位终端，需要贴装在车辆仪表台内侧无金属遮挡的位置，模块的天线馈线长度直接决定了安装时的布线余量；二是户外作业的测绘手持机，要求模块在弱信号环境下依然能保持搜星稳定性，陶瓷天线的朝向与安装间隙直接影响信号接收效率；三是小型工业无人机的飞控舱内，模块整体重量与安装高度会直接影响飞控舱的内部堆叠空间，不能和图传天线、电调等部件产生电磁干涉。

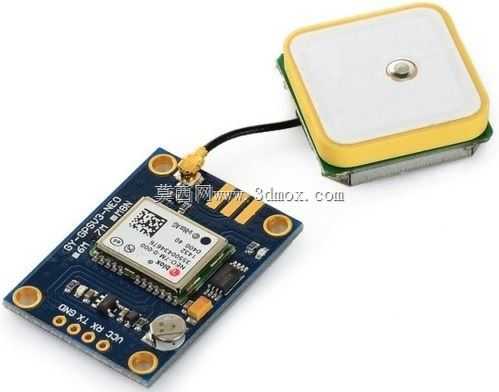

　　从功能特性来看，这个模块分为两个核心结构部分：下方的主控PCB板卡与上方的外置陶瓷天线单元。主控板采用FR-4环氧玻纤基板，板厚1.6mm，四个角预留了直径3.2mm的安装固定孔，孔位做了金属化包边处理，既可以用M3铜柱配合螺丝做悬空固定，也能直接通过排针插装在主控载板上，板载的UART通讯排针引脚依次排列了VCC、GND、TX、RX四个功能引脚，引脚间距2.54mm，完全符合通用嵌入式硬件的接插件标准，板上还预留了备用电池的焊盘位置，用来给星历数据存储提供掉电保持供电，减少冷启动搜星的等待时间。上方的陶瓷天线单元采用25254mm的方形陶瓷介质基材，表面覆盖金属辐射层，中心的馈电点通过同轴线缆连接到主控板的天线信号输入端，同轴线采用1.13mm线径的射频专用线缆，线缆两端做了IPEX接头焊接，线缆的弯折半径预留了5mm的安全余量，避免装配时过度弯折导致射频信号衰减。

　　设计思路上完全遵循量产硬件的装配逻辑，没有做理想化的简化处理：首先是天线与主控板的连接结构，没有把天线直接焊死在板卡上，而是通过可弯折的同轴线连接，这样实际装配时可以根据设备外壳的内部空间调整天线的朝向，让陶瓷天线的辐射面始终朝向天空方向，避免被金属外壳、电池等部件遮挡信号；其次是板卡上的元器件布局，射频前端的滤波电路、信号放大芯片都布置在靠近天线馈点的位置，减少信号传输路径上的损耗，主定位芯片布置在板卡中心区域，周围预留了0.8mm的铺地隔离带，避免板上其他数字电路的高频信号干扰定位精度；最后是安装边界的预留，整个模块的最大外轮廓尺寸控制在383812mm以内，其中天线部分的高度为8mm，主控板下方排针的突出高度为3mm，不管是卧式贴装还是立式插装，都能给结构设计人员提供明确的尺寸参考，不会出现建模尺寸和实物装配干涉的问题。

　　做这类通讯模块的三维建模时，最容易忽略的细节是同轴线的弯折自由度与安装间隙，很多建模者会把线缆做成固定死的直连结构，但实际量产装配中，线缆需要根据舱内布局调整弯折角度，所以建模时给线缆部分做了可活动的结构参考，同时标注了最小弯折半径的边界，避免结构设计时给线缆预留的空间过小，导致装配时线缆被压折、射频性能下降。另外陶瓷天线的边缘做了0.5mm的圆角处理，不是尖锐的直角，这也是实物的真实结构，避免装配时陶瓷基材因为应力集中出现崩边的问题。板卡上的所有丝印标识都按照实物的位置还原，包括引脚定义、版本标识，方便硬件调试时对照接线，不会出现引脚定义混淆的问题。

　　从结构选型的角度来说，这个模块的安装方式有两种可选：如果是对空间要求极高的小型设备，可以拆掉外置的同轴线，把陶瓷天线直接贴装在主控板的天线焊盘位置，整体高度可以压缩到6mm以内，但这种安装方式的信号接收效率会比外置天线低15%左右，适合在无金属遮挡的塑料外壳设备中使用；如果是在金属外壳较多、信号遮挡严重的设备中，就必须采用外置天线的安装方式，把天线延伸到设备外壳上无遮挡的位置，保证搜星数量与定位精度。建模时也把这两种安装状态的结构都做了还原，结构设计人员可以根据自己的设备需求直接调用对应的装配状态，不用再二次修改模型结构。

　　另外在细节处理上，板卡上的复位按键、状态指示灯的位置都做了精准还原，指示灯的导光柱预留了2mm的突出高度，刚好可以穿过设备外壳的指示灯孔，不用额外增加导光零件；备用电池的焊盘间距按照常用的CR1220纽扣电池座尺寸预留，设计载板时可以直接选用标准电池座，不用重新开模定制。整个模型的所有配合尺寸都按照公差带的中差做了建模，安装孔的位置公差控制在±0.1mm以内，接插件的配合公差控制在±0.05mm以内，完全可以直接用于结构件的开模参考与装配干涉检查，不会出现建模尺寸和实物尺寸偏差过大导致的装配问题。
