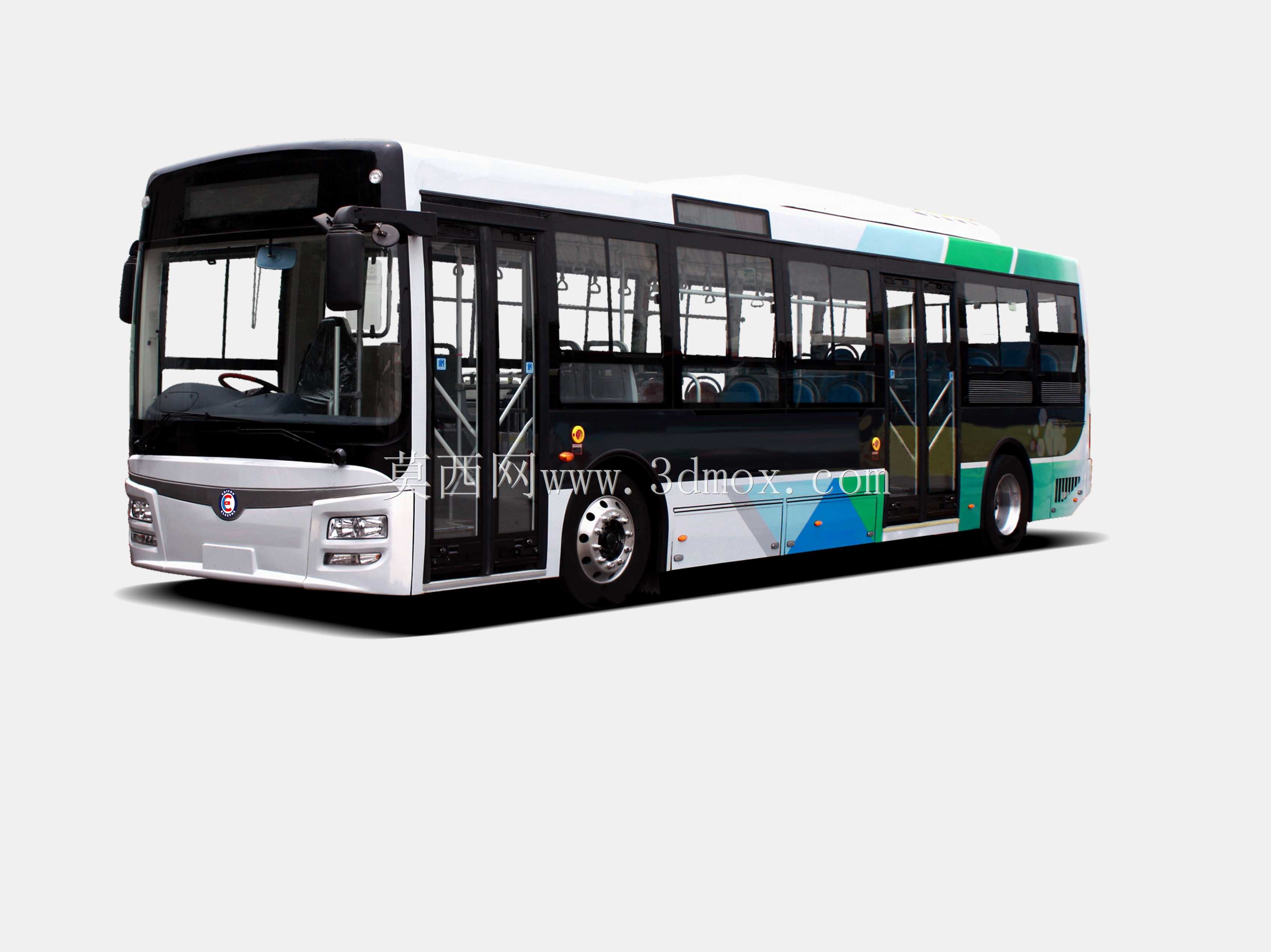

12米级城市公交客运车辆三维结构

　　日常做城市公共交通载具结构方案时，这类12米级低入口城市巴士是最常接触的量产车型，先从实际运营场景说，这类车辆主要覆盖城市建成区的主干线公交客运，承担早晚高峰通勤、平峰时段日常出行的载客任务，适配城市主干道、次干道的常规公交站台停靠需求，单侧多组乘客门的布局，就是为了匹配高峰时段大客流快速上下的场景，减少站点停靠时长，提升整条线路的周转效率。

　　从功能特性来看，低入口的底盘结构是这类车型的核心设计点，前桥到中桥区域的地板高度控制在300mm级，取消了传统公交的多级踏步，配合站台的无障碍坡道，能够满足行动不便乘客、推婴儿车乘客、携带大件行李乘客的无阻碍上下需求，车内从前到后的通道宽度预留了足够的通行空间，站立区域的扶手布局沿通道、车门区域连续布置，避免乘客在车辆启停、转向时失去支撑，车窗采用大面积封闭式钢化玻璃，兼顾车内采光与车身结构刚度，同时减少行车过程中的风噪传入。

　　设计思路上，首先要匹配城市道路的通行边界，12米的整车长度是经过多轮运营数据验证的黄金尺寸，既能够保证单车载客量达到80-100人的承载能力，又能适配城市道路的转弯半径要求，整车宽度控制在2.5米级，高度控制在3.2米以内，满足城市道路限高、车道宽度的通行要求，不会出现超宽超高无法通行的问题。车身骨架采用全承载式结构设计，侧围、顶盖、底架的矩形管梁通过焊接形成整体受力结构，在发生侧碰、侧翻时能够保证乘客舱的生存空间，前后围的覆盖件采用模块化设计，便于后期运营过程中的磕碰维修更换，减少维保成本。

　　外饰的涂装布局也兼顾了城市景观适配性，白底色搭配低饱和度的绿、蓝色块，不会在城市街景中产生突兀感，前后围的灯具组采用集成式设计，前照灯集成了远近光、转向、日间行车灯功能，后尾灯组集成制动、转向、倒车、示宽功能，减少外饰件的数量，提升装配效率。车门采用内摆式气动乘客门，开关门动作平稳，密封性能好，能够避免行车过程中漏风、进灰的问题，后视镜采用大视野分体式设计，覆盖车辆前侧、后侧、下侧的所有视野盲区，保证驾驶员在城区复杂路况下的观察需求。

　　从安装边界来看，底盘的动力舱布置在车辆后围区域，预留了发动机、变速箱、冷却系统、进排气系统的安装空间，悬架系统采用前独立悬架、后空气悬架的配置，空气悬架能够根据载客量自动调整车身高度，既保证行驶过程中的乘坐舒适性，又能在停靠站台时进一步降低侧倾角度，方便乘客上下。车内的座椅布置采用沿侧围纵向排列+局部横向排列的组合方式，在有限的空间内最大化布置座位数，同时预留足够的站立区域，下车门附近预留了轮椅停靠的专用区域，设置了专用固定装置与扶手，满足无障碍出行的强制要求。空调系统采用顶置式整体空调机组，布置在车顶中部区域，风道沿车顶两侧纵向布置，能够将冷风、热风均匀输送到车内各个区域，避免出现局部温度不均的问题。

　　建模过程中需要重点关注的结构点包括：车身骨架的梁架搭接位置的焊缝预留，各覆盖件之间的分缝间隙控制，运动部件比如车门、后视镜、悬架的运动包络检查，避免出现运动干涉；同时要核对整车的接近角、离去角参数，保证车辆在通过坡道、减速带时不会出现磕碰前后围的问题，轮罩区域的空间预留要满足轮胎跳动的最大行程，避免轮胎在极限跳动时与轮罩、车架发生干涉。这类模型在做公交线网仿真、场站布局规划、车辆结构教学时都能作为基础载体使用，结构还原度直接影响后续仿真、教学的准确性。
