小型箱式禽蛋恒温孵化设备结构设计

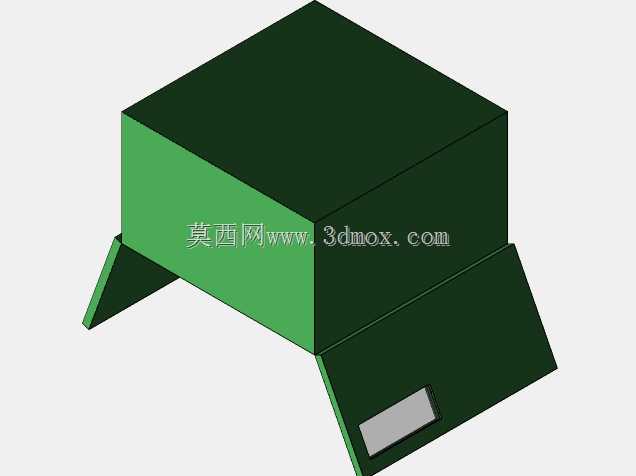

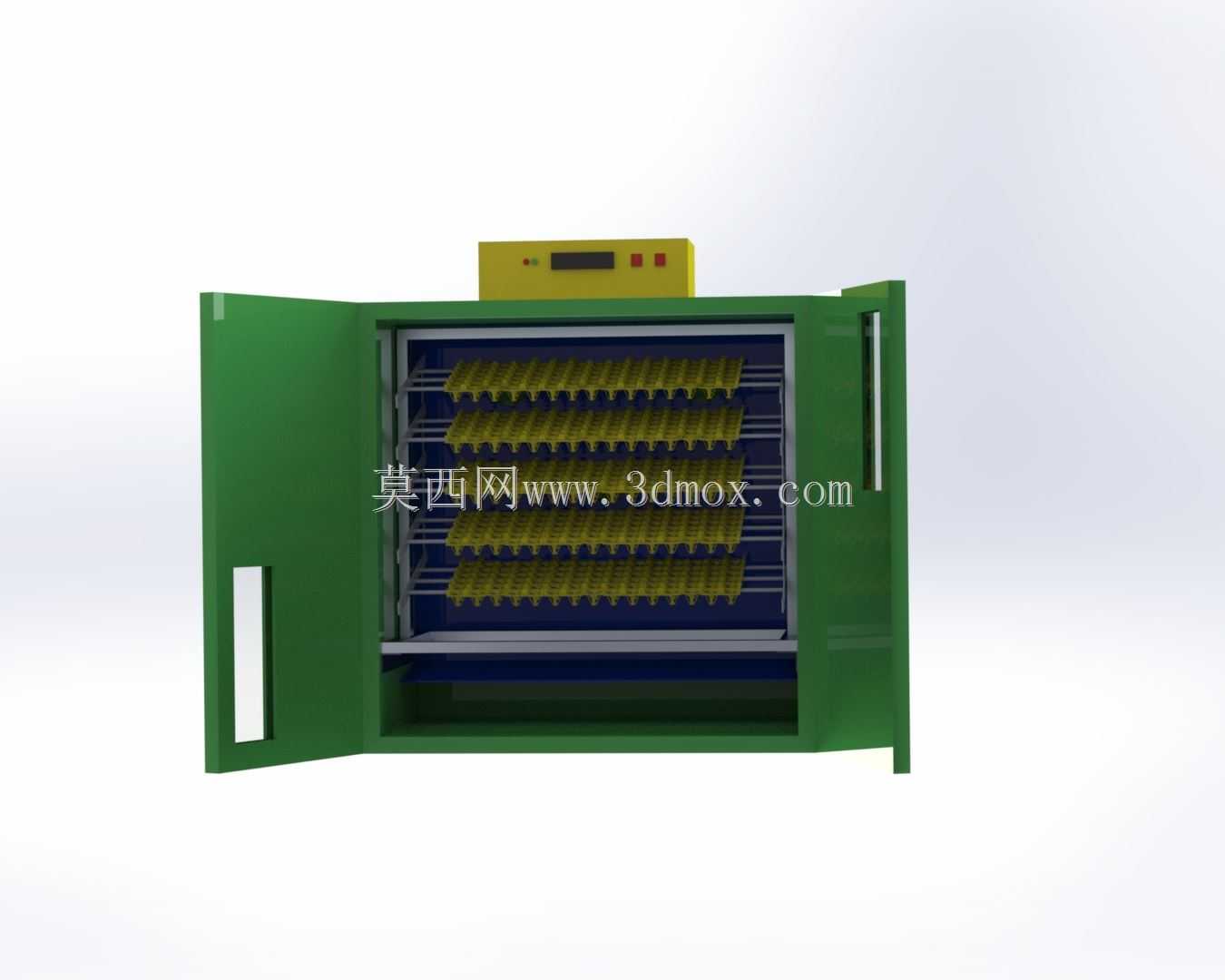

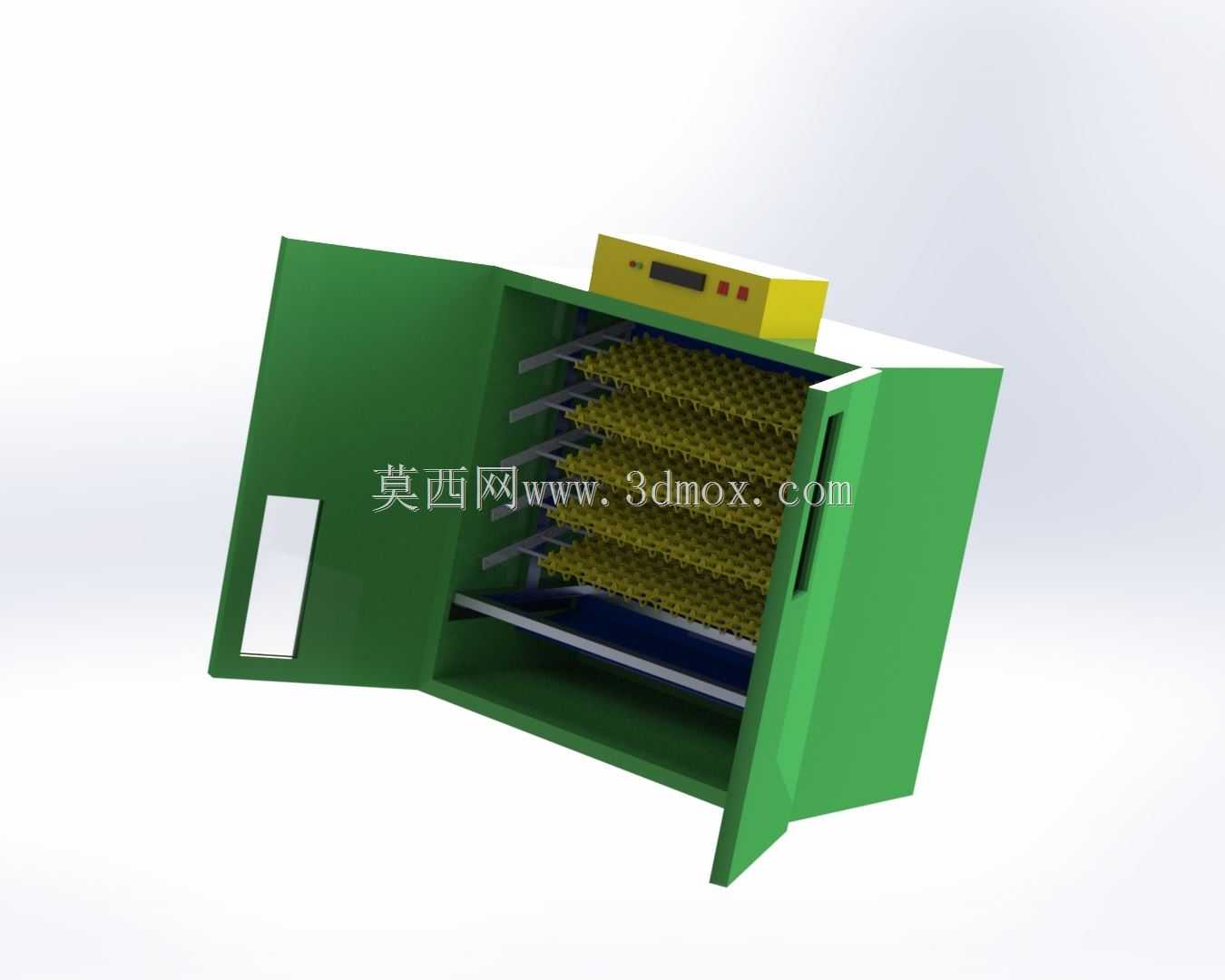

　　这款箱式孵化设备主要面向中小型家禽养殖场景，适配家庭散养、小型孵化场的雏鸡孵化需求，可同时容纳五百枚种蛋完成全周期孵化作业，也可根据实际养殖规模调整层架排布，适配鹌鹑、鸭蛋等不同尺寸禽蛋的孵化要求。设备整体采用立式柜式结构，外壳做封闭保温设计，单侧开设带观察窗的密封门，日常作业时可通过观察窗直接查看内部种蛋状态，无需频繁开门破坏舱内温湿度平衡，观察窗采用透明耐温材质，边缘做密封胶条压合处理，避免舱内热量流失。设备顶部集成控制模块区域，将温湿度调控、翻蛋周期设定、故障报警等功能的控制元件集中布置，既减少线路在舱内的排布长度，也方便操作人员站在设备正面即可完成所有参数调整与状态查看，控制模块外侧做防护壳体，

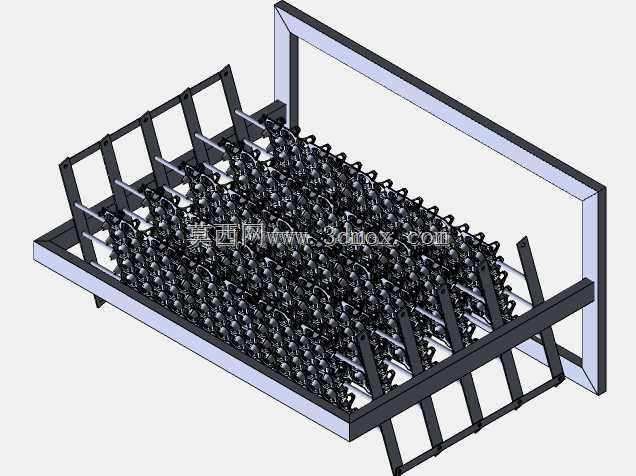

　　避免孵化舱内的高湿环境侵蚀电路元件，延长电控部分的使用寿命。内部采用多层抽拉式蛋架结构，每层蛋架做等间距滚蛋槽设计，配合自动翻蛋机构可实现定时角度翻转，避免种蛋胚胎与蛋壳膜粘连，保证孵化过程中种蛋受热均匀，层架之间预留足够的通风间隙，配合舱内的循环风道设计，让整个孵化舱内不同位置的温湿度差控制在合理区间，不会出现局部温度过高或过低导致的孵化率下降问题。设计过程中优先考虑设备的安装边界与使用便利性，整体占地面积不足0.5平方米，可直接放置在平整的室内地面使用，无需额外做地基固定，设备底部预留通风间隙，背部预留走线与通风接口，安装时只需预留背部10厘米的散热空间即可正常运行，不需要复杂的管线对接，接通常规民用电源即可启动作业。

　　舱体内部的温湿度传感器布置在中层架体的回风位置，可精准采集舱内实际环境参数，避免靠近加热元件位置的参数偏差导致的调控失准，加热与加湿模块采用分体式布置，加热元件布置在风道进风位置，通过循环风将热量均匀带到舱内各个区域，加湿模块采用蒸发式设计，避免直喷加湿导致的局部种蛋沾水霉变问题。门体与柜体的连接采用加厚合页结构，可承受频繁开关的载荷，门体边缘的密封胶条采用耐老化耐高湿的硅胶材质，长期在高湿恒温环境下使用不会出现硬化变形问题，保证舱体的密封性能。设备的蛋架采用食品级材质制作，不会对种蛋造成污染，层架可整体抽出，方便入孵前的种蛋摆放与出雏后的雏鸡收集、舱内清洁作业，每层架体都做限位设计，推入舱内后可自动卡合到位，

　　不会因为翻蛋机构的运行出现移位问题。在结构强度设计上，柜体外壳采用加厚钣金材质，外部做喷塑防锈处理，可适应养殖场景下相对潮湿多尘的使用环境，内部架体采用轻量化高强度材质，在承受满负荷种蛋重量的前提下尽可能降低整体自重，方便设备的搬运与位置调整。风道设计采用下进上出的循环路径，配合低噪音循环风机，运行时不会产生过大的噪音影响周边环境，风机做防水防潮处理，可长期在高湿环境下稳定运行。控制模块内置多段孵化程序，可根据不同禽种的孵化要求自动调整不同阶段的温湿度参数与翻蛋频率，操作人员只需选择对应孵化模式即可，无需手动频繁调整参数，降低操作门槛。设备同时设置超温报警、缺湿报警功能，当舱内参数超出设定阈值时会自动触发声光提示，避免因为参数异常导致的种蛋损坏。从三维建模的角度来看，这款设备的结构设计充分考虑了装配工艺性，所有钣金件的折弯角度、安装孔位都做了标准化设计，外协加工时无需特殊工艺即可完成生产，内部的标准件全部采用通用规格，后期维护更换配件十分方便，整体结构没有复杂的异形曲面，建模过程中可通过参数化设计快速调整层架数量、舱体尺寸，快速衍生出不同容量的系列化产品，适配不同规模用户的使用需求。
