半自动轮胎拆卸操纵作业设备结构

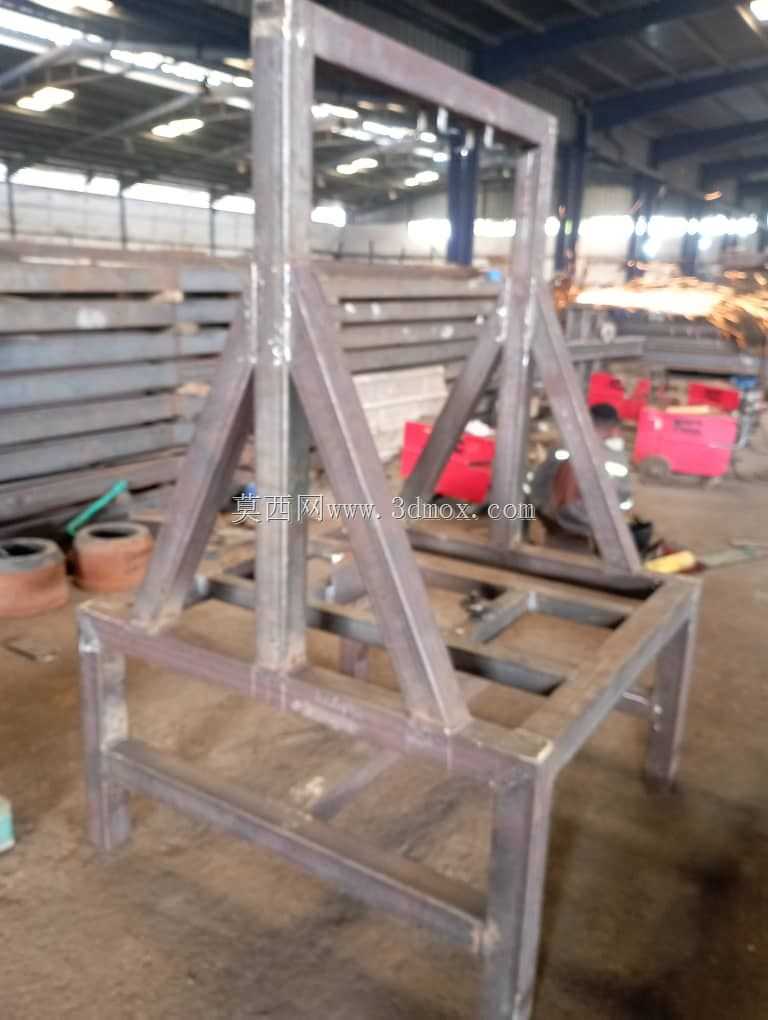

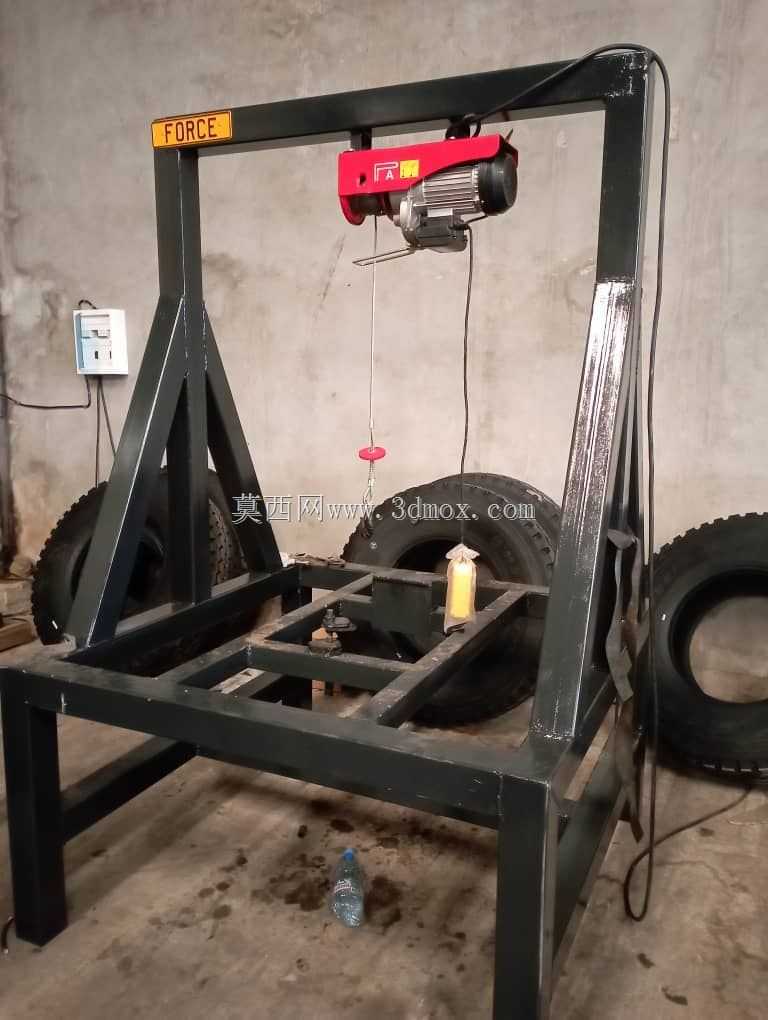

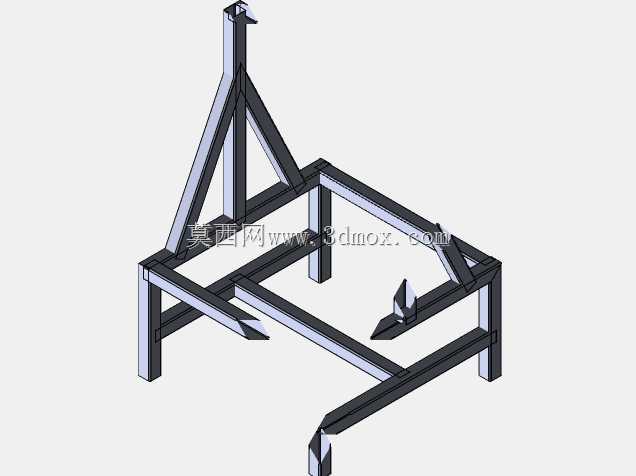

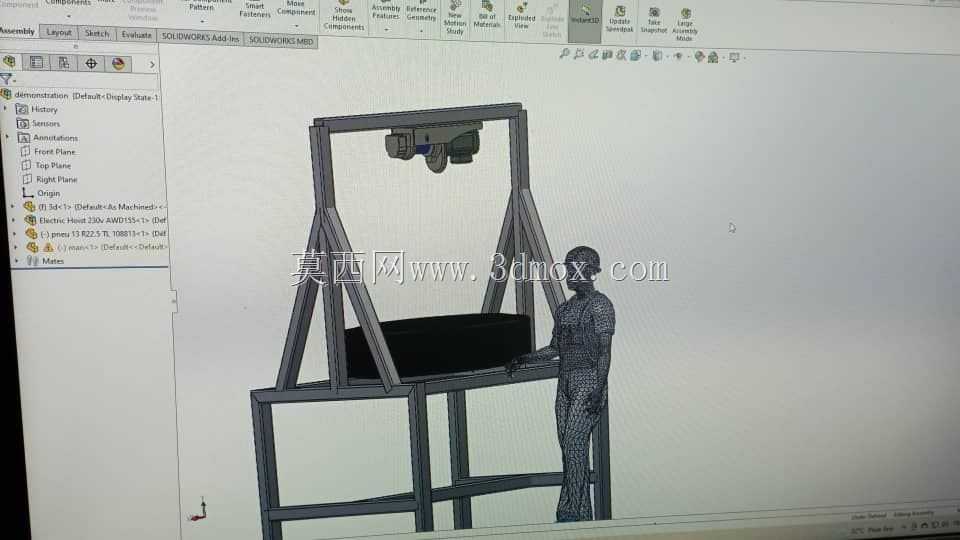

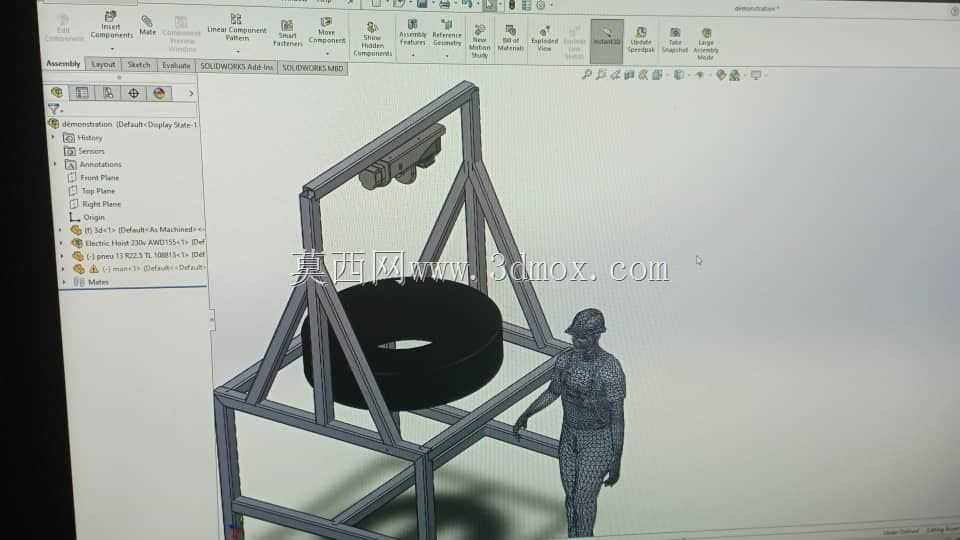

　　也避免整体过高导致设备重心上移，在车间内移动或者作业时出现侧翻风险。机架顶部横梁上固定的微型电动葫芦是核心执行部件，葫芦的吊钩配套了专用的轮胎挂钩，挂钩做了圆弧包胶处理，勾挂轮胎胎圈位置时不会刮伤橡胶胎体，也不会因为硬接触导致钢丝帘线外露的胎口出现形变损伤。和常规通用起重吊架不同，这套设备的两侧立柱内侧预留了导向滑槽，滑槽内配套可上下滑动的轮胎定位挡块，挡块表面贴有5mm厚的橡胶缓冲层，当吊钩将轮胎吊起至作业高度后，两侧挡块可以手动锁紧固定，从两侧抵住轮胎胎侧，避免轮胎在拆卸胎圈、撬动压条的过程中出现径向晃动，降低撬棍滑脱的概率。设备的底部承托框架做了格栅式结构，一方面格栅间隙可以漏下作业时掉落的泥沙、锈渣，在商用车维修、轮胎翻新、报废车辆拆解的作业场景里，大尺寸重载轮胎的移位、胎圈剥离、翻面操作一直是体力消耗大、作业风险高的环节，常规人工撬棍配合手动葫芦的作业方式，不仅单胎作业耗时久，还容易因为胎体回弹、吊装滑脱造成人员磕碰伤害，这套半自动轮胎操纵杆结构，就是针对载重卡车、工程车辆的大尺寸橡胶轮胎拆装工序开发的专用作业工装。从结构布局来看，设备采用门式方管焊接机架作为承载主体，底部框架做了加宽的落地支撑脚，支撑脚间距预留了1200mm以上的轮胎容纳空间，可适配直径从800mm到1200mm的常见载重车轮胎，机架整体高度控制在1800mm左右，既保证电动葫芦的起升行程足够将轮胎抬离地面300mm完成翻转动作，

　　避免积渣影响轮胎放置的平整度，另一方面格栅结构也能降低整体机架的自重，配合底部可选装的万向脚轮，单人即可推动设备在维修车间内转移工位，不需要额外的叉车辅助移位。在设计思路上，这套结构没有追求全自动化的复杂动作，而是把作业过程中最耗费体力的轮胎抬升、胎体固定环节做了半自动化替代，工人只需要操作手柄控制葫芦的升降，配合撬棍完成胎圈剥离、压条拆卸的精细动作即可，相比纯人工作业，单胎拆卸的作业效率可以提升60%以上，同时也避免了工人弯腰抬举重型轮胎造成的腰部劳损。从安装边界来看，设备不需要做地面预埋固定，只要放置在硬化的混凝土地面即可满足承载要求，整机外接220V民用电源就能驱动电动葫芦工作，不需要配套专用的工业气源或者高压液压站，

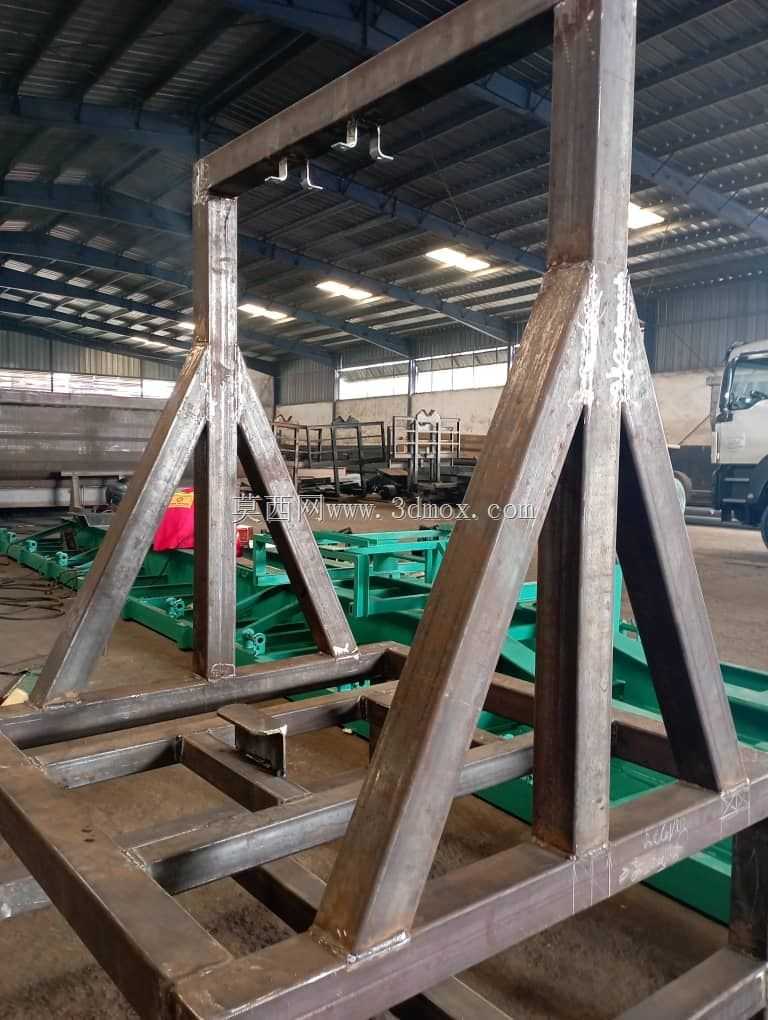

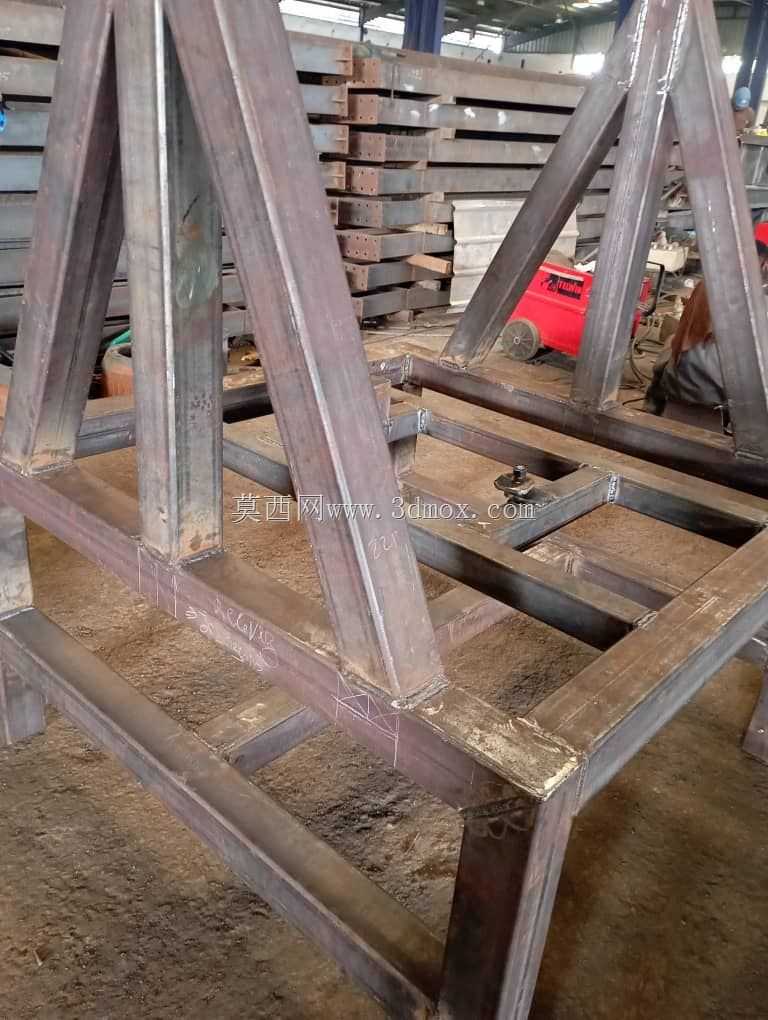

　　对于小型维修门店、户外流动补胎作业点的适配性更强。机架的焊接位置都做了三角加强筋处理，特别是横梁和立柱的连接节点，单节点的静载承重设计值达到500kg，完全覆盖单条重载卡车轮胎加上轮毂的总重量，长期重复起吊作业也不会出现焊缝开裂、机架变形的问题。横梁上的葫芦安装位置做了可调节的长圆孔设计，可以根据不同直径轮胎的重心位置，微调葫芦的固定点位，保证起吊后轮胎保持水平状态，不会出现单侧倾斜导致的吊钩滑脱风险。设备上没有多余的外露管线，电动葫芦的供电线缆沿着立柱内侧的走线槽固定，避免作业时撬棍、轮胎剐蹭到线缆造成绝缘层破损，操作手柄做了悬挂式设计，不用时可以挂在立柱侧面的挂钩上，不会掉落到地面被轮胎碾压损坏。实际作业过程中，

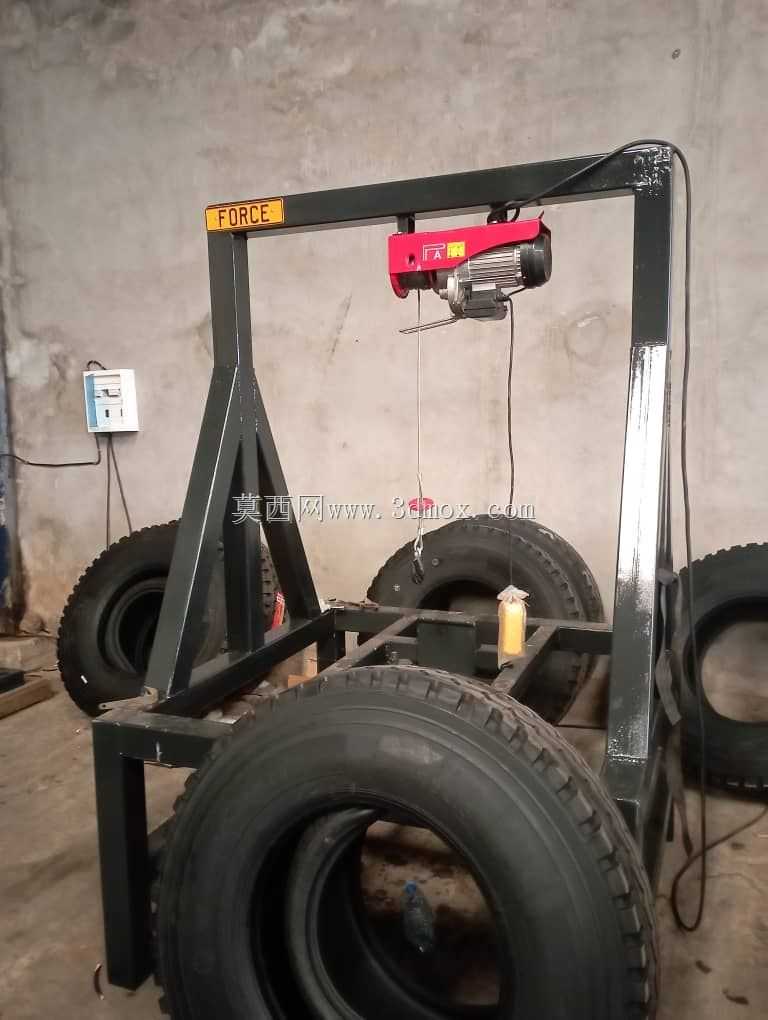

　　轮胎滚入设备底部框架后，先将吊钩勾住轮胎上沿的胎圈位置，点动葫芦起升将轮胎抬离地面至合适作业高度，锁紧两侧的定位挡块抵住胎侧，工人就可以站在设备侧面使用撬棍完成胎圈压条拆卸、胎体和轮毂分离的操作，拆卸完成后可以控制葫芦下降，将轮胎平稳放置到地面或者转运小车上，整个过程不需要人工抬举轮胎，也不需要多人配合扶住胎体，单人即可完成全流程操作。和市面上常见的大型轮胎拆装机相比，这套结构的占地面积更小，整体宽度仅1500mm，长度1200mm，在车间内布置时不需要预留太大的作业空间，也不需要对地面做特殊处理，购置和使用成本更低，对于作业量不是特别大的维修站点来说，实用性远高于大型全自动拆胎设备。机架表面做了喷塑防锈处理，在维修车间经常接触水、油污的环境下，也不会轻易出现漆面脱落、机架锈蚀的问题，整体使用寿命可以达到8年以上，日常维护只需要定期给电动葫芦的钢丝绳涂抹润滑脂，检查定位挡块的锁紧螺栓是否松动即可，没有复杂的保养工序。
