单座钢管车架越野卡丁车结构设计

　　这款单座钢管结构越野卡丁车，主要面向户外休闲越野、场地娱乐竞速、小型特种作业短途通勤场景设计，区别于普通场地卡丁车的铺装路面适配属性，其结构预留了足够的悬架跳动行程，可应对非铺装土路、砂石路面、缓坡草地等复杂地形的通行需求。从实际使用场景来看，这类小型四轮车辆既可以作为户外营地的接驳代步工具，也能适配青少年机械科普教学的结构展示载体，还可经过简单改装后用于农林区域的短途巡检通行，相比全尺寸越野车辆，其转弯半径更小、自重更轻，在狭窄林间路径、田埂便道的通过灵活性优势十分明显。

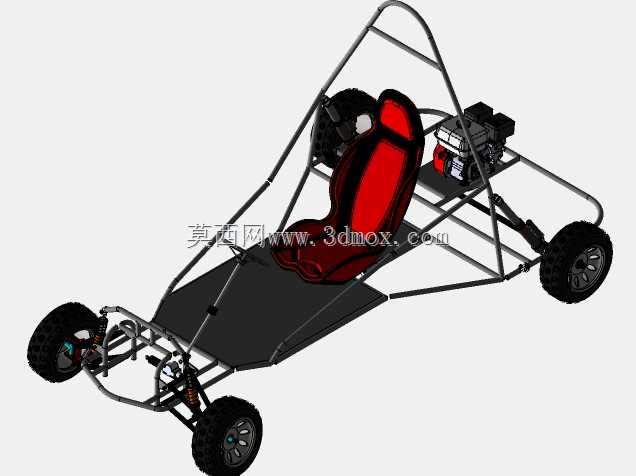

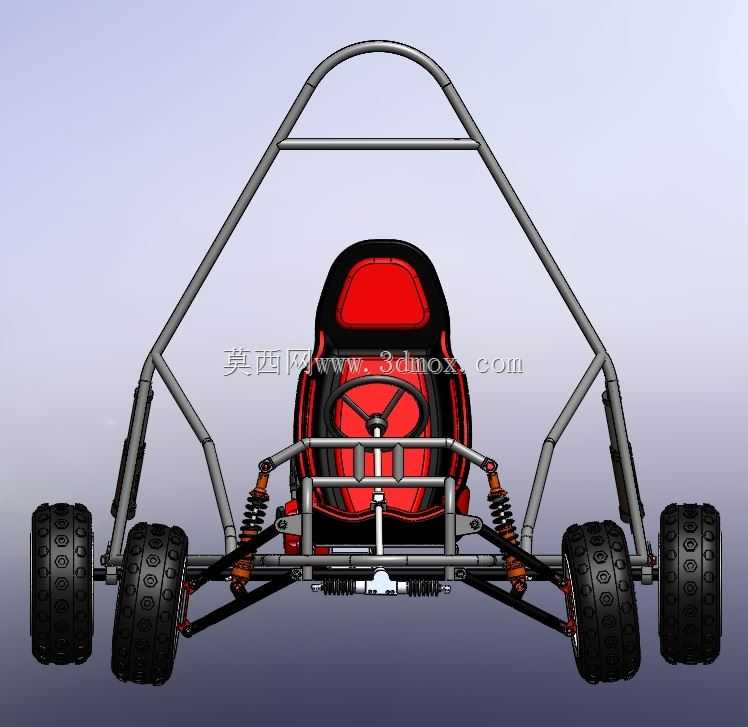

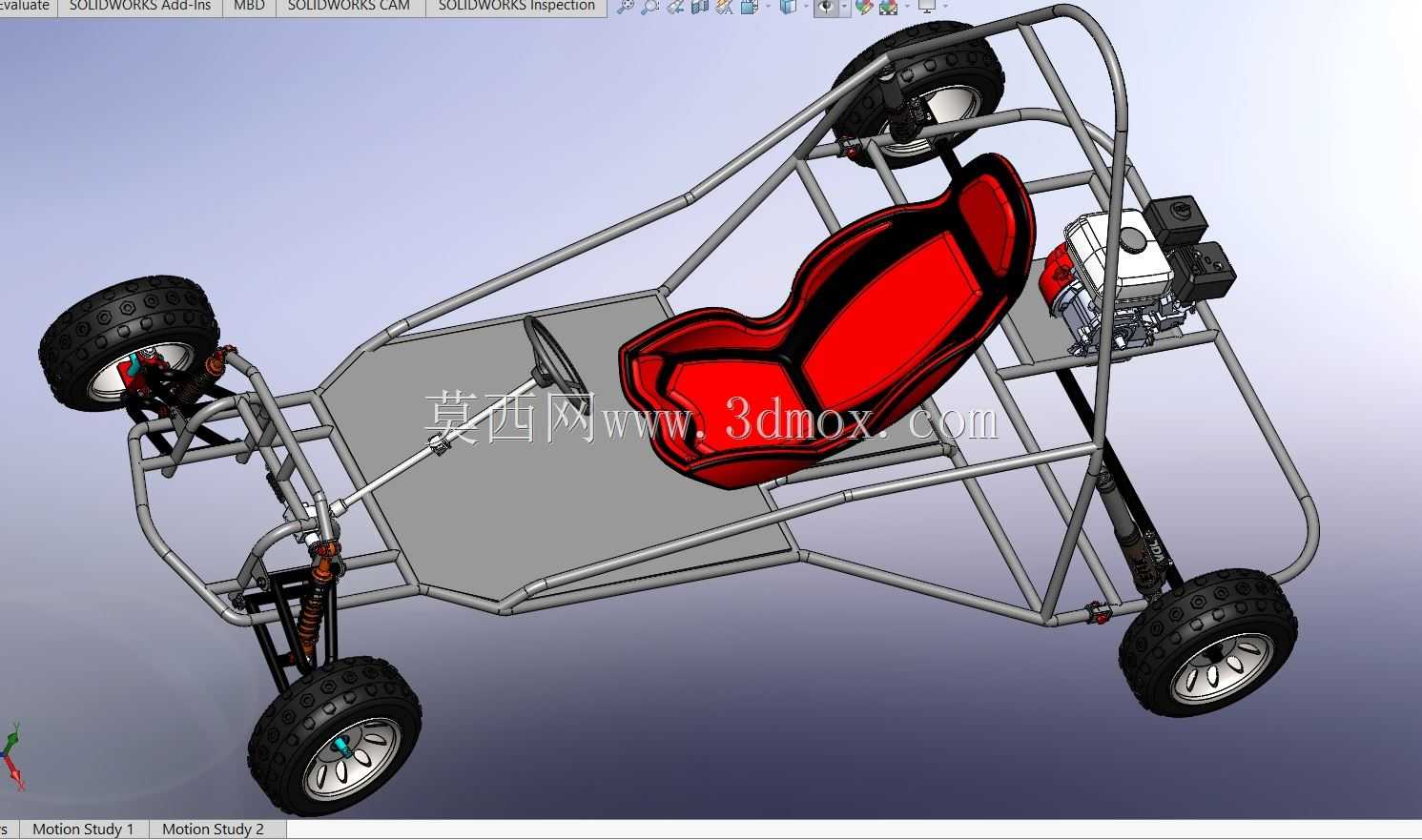

　　从功能特性层面拆解，整车采用外露式钢管桁架车架作为核心承载结构，没有设计全覆盖式的金属蒙皮外壳，一方面大幅降低了整车自重，减少动力系统的负载压力，另一方面也方便日常使用过程中的故障排查与零部件检修，所有管线、悬架连接点、动力固定位都完全外露，维护时不需要拆解大量覆盖件。座舱区域采用单座布局，配备了包裹式的成型座椅，座椅安装位置做了多组安装孔位预留，可根据不同驾驶者的身高调整前后固定位置，适配不同体型的使用需求；座椅后方的高位防滚架结构与主车架钢管为一体化焊接设计，在车辆发生侧翻时可形成完整的安全防护空腔，避免驾驶者直接受到挤压碰撞。动力单元采用后置布局，固定在座椅后方的车架安装位上，这种布局可以将整车重心控制在前后轴之间的区域，避免前置动力带来的转向过重问题，同时后置动力的传动路径更短，动力直接传递至后轮，减少传动过程中的动力损耗。行走系统方面，四个车轮都配备了大颗粒花纹的越野轮胎，搭配独立的悬架摆臂与螺旋弹簧阻尼减震器，前轮同时集成了转向节与刹车卡钳安装位，转向机构采用拉杆式硬连接设计，转向虚位更小，在颠簸路面行驶时的方向可控性更强；后轮作为驱动轮，半轴与差速器的安装位置都做了加强筋焊接处理，可承受大扭矩输出时的结构载荷。

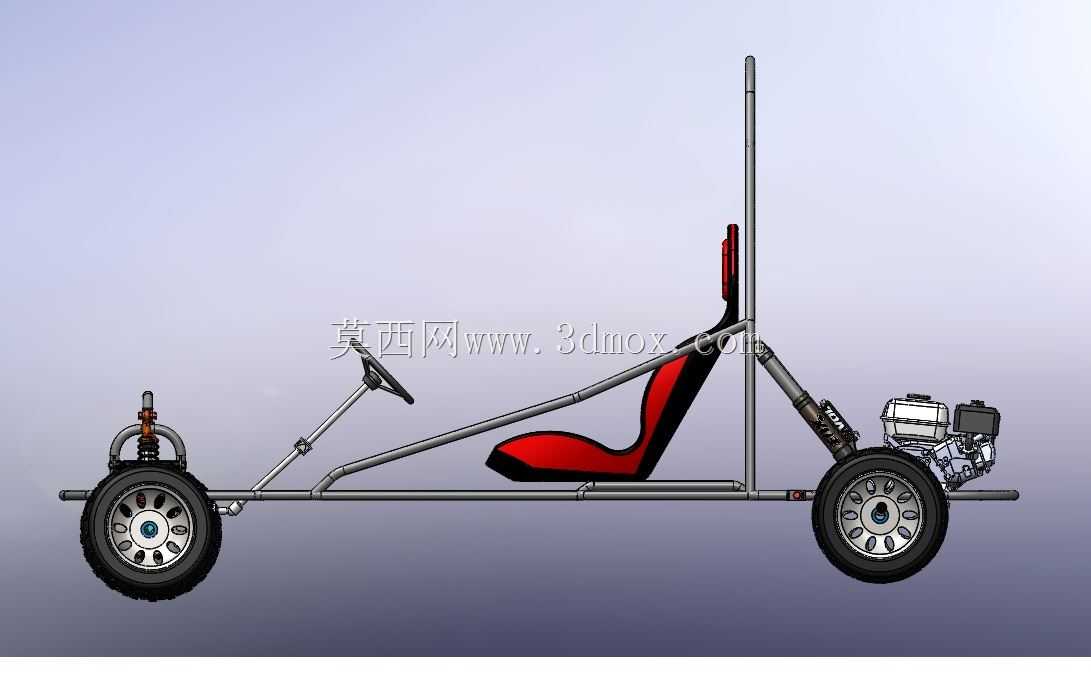

　　在设计思路上，这款卡丁车的车架全部采用标准规格的圆形钢管拼接焊接而成，所有管材的弯折弧度都经过应力校核，在主受力的悬架固定点、动力安装点、防滚架连接位置都做了双管拼接加强，避免单点受力过大导致的车架开裂变形。设计过程中优先考虑了零部件的通用互换性，大部分紧固件都采用标准件规格，减震器、轮胎、刹车组件都可直接选用市售通用越野摩托的配套部件，降低后期维护的配件采购成本。车架的焊接节点全部采用满焊工艺处理，焊接位置预留了打磨余量，避免应力集中导致的焊缝断裂。外形尺寸与安装边界方面，整车轴距控制在1.6米左右，轮距约1.2米，整车长度不超过2.4米，宽度控制在1.4米以内，高度从地面到防滚架顶端约1.4米，这个尺寸边界既保证了座舱内的乘坐空间充足，也能让车辆顺利通过宽度1.5米的狭窄通道；车架底部的离地间隙约220毫米，可顺利通过高度150毫米以内的路面凸起障碍，不会出现底盘托底的问题。动力单元的安装边界预留了0.12立方米左右的安装空间，可适配150cc到250cc排量的单缸风冷汽油机，也可根据使用需求替换为同等功率的电机驱动单元，安装孔位做了多组适配设计，不需要重新切割修改车架即可完成动力单元的替换。燃油箱的安装位设计在座椅前方的车架空腔内，距离动力单元有足够的安全隔热距离，避免高温烘烤带来的安全隐患。转向柱的安装角度做了15度的倾斜设计，符合人体工程学的操作姿态，长时间驾驶也不容易产生手臂疲劳。刹车踏板与油门踏板的安装位置预留了20毫米的调节余量，可根据驾驶者的脚长调整踏板的前后位置，踏板表面做了防滑纹理设计，雨天鞋底沾水时也不会出现打滑踩空的问题。整车的线束走向全部沿着车架钢管内侧布置，设计了专门的线束固定卡扣安装位，避免线束外露被树枝剐蹭或者被运动部件磨损，所有线束接插件都选用防水型号，可适应雨天户外行驶的使用环境。
