钢管车架越野卡丁车结构设计

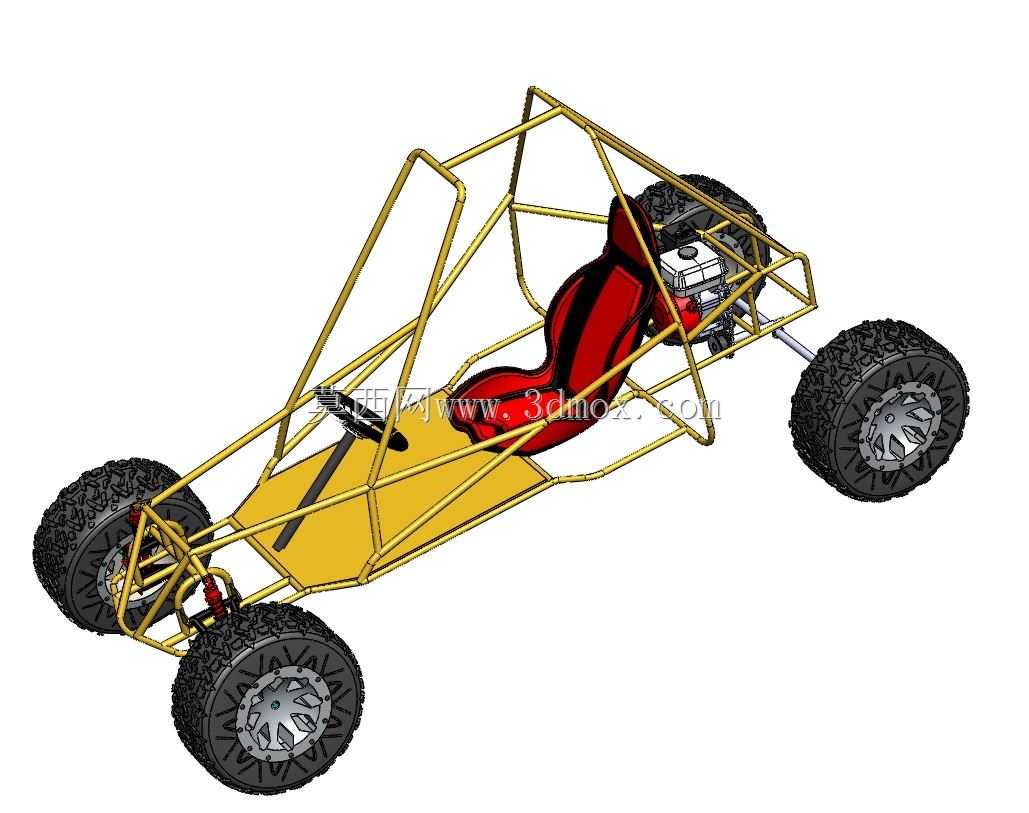

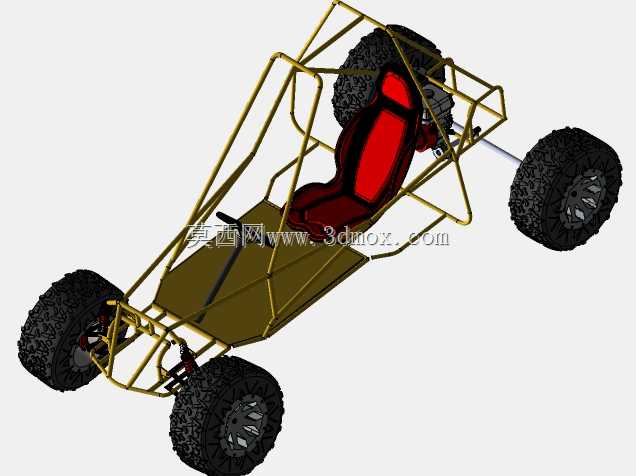

　　该款单人越野卡丁车采用空间钢管桁架式车架结构设计，整体框架采用等径薄壁圆管弯折后拼焊成型，所有管件连接节点均采用相贯线切割后满焊处理，避免应力集中导致的车架开裂问题，这类结构在非道路休闲越野车辆领域应用十分广泛，常见于户外营地休闲体验、郊野越野娱乐、小型场地竞速等场景，相比一体式冲压车身的量产乘用车，钢管桁架结构的维修成本更低，碰撞后可单独更换变形管件，同时在同等重量下能获得更高的结构扭转刚度，适配非铺装路面的大冲击载荷工况。

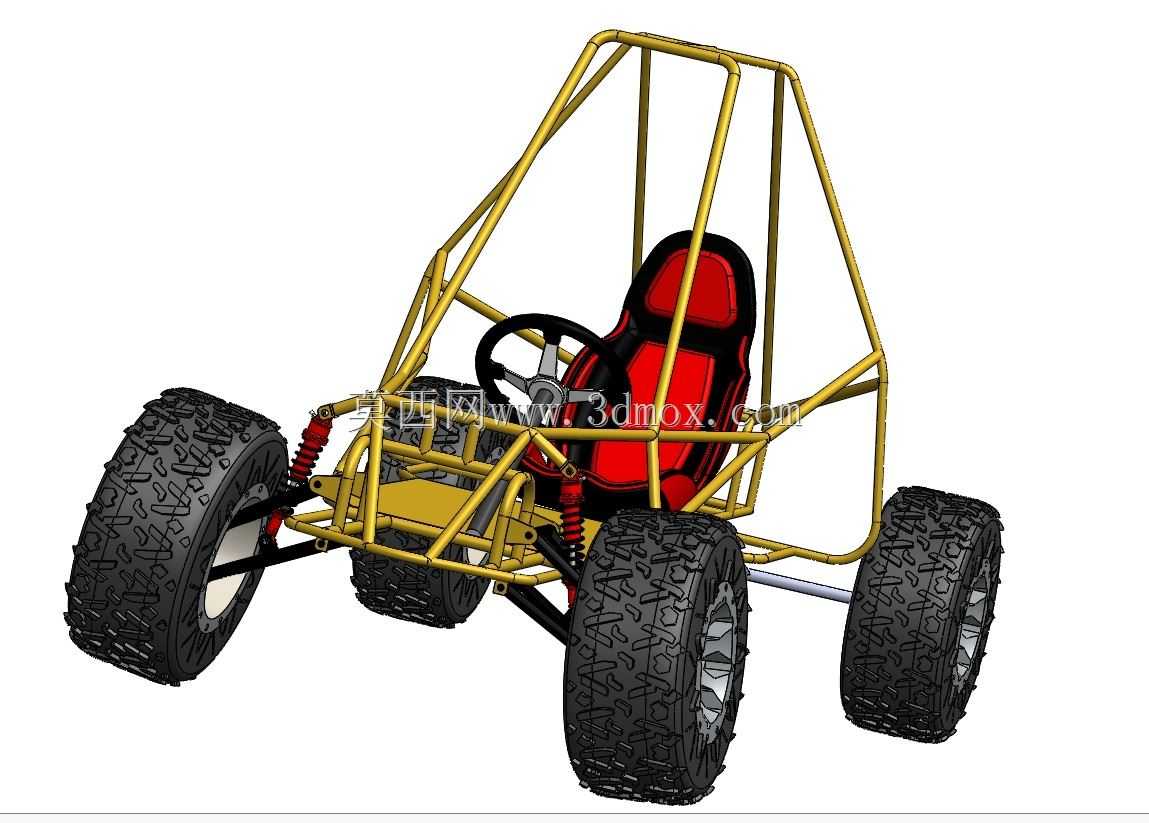

　　从功能布局来看，整车采用单座中置布局，驾驶位布置在车架纵向中心线上，能让整车前后轴荷分配更接近50:50，提升越野行驶时的操控稳定性；座椅采用一体式高靠背桶型设计，安装位置预留了四点式安全带的安装孔位，可在大坡度攀爬、高速过弯时为驾驶员提供足够的侧向支撑。车架前部预留了转向机构的安装空间，转向横拉杆采用断开式设计，配合大行程的螺旋弹簧阻尼减震器，可实现单侧车轮跳动时不干扰另一侧车轮的接地状态，在坑洼路面行驶时能保证四个轮胎尽可能贴合地面，减少打滑概率。

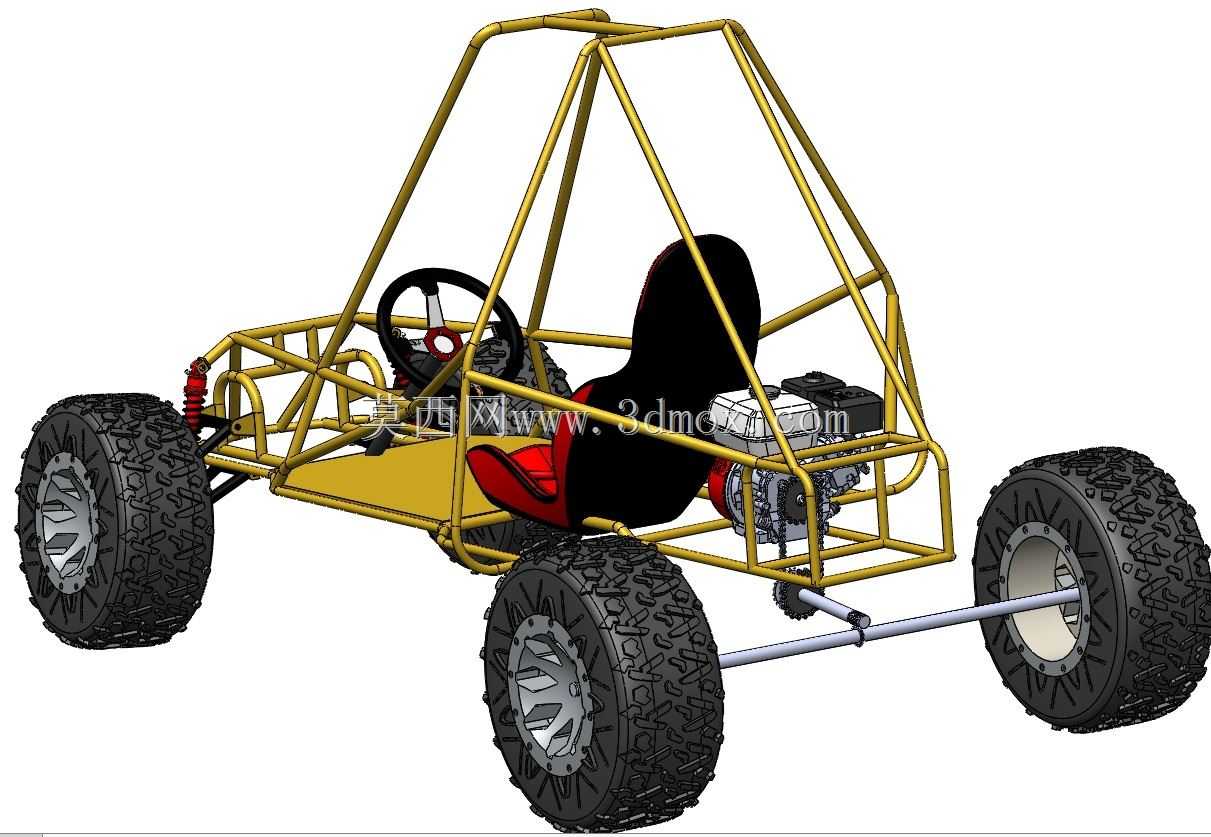

　　行走系统部分，四个车轮均采用大颗粒深花纹越野轮胎，搭配负值轮毂，轮距设计比普通场地卡丁车更宽，可提升侧倾稳定性，避免在侧坡行驶时发生侧翻；轮毂与车架之间的连接采用双横臂独立悬架结构，上下摆臂同样采用钢管焊接成型，摆臂与车架、转向节的连接点均配置橡胶衬套，可过滤路面传递的细碎振动，同时降低焊接节点的疲劳载荷。车架后部预留了动力单元的安装位，可适配小型单缸汽油机或者电动机驱动，安装支座设计为可调节结构，能兼容不同尺寸的动力总成，传动系统的布置空间也做了预留，可匹配链传动或者轴传动结构，满足不同改装需求。

　　设计过程中优先考虑了零部件的通用性，所有管件均采用市场上容易采购的标准规格圆管，减震器、轮毂、转向机等部件均选用通用越野卡丁车的标准件，降低后期维护的配件采购难度；车架底部铺设了整块冲压成型的护板，通过螺栓固定在车架下部的横梁上，可防止行驶过程中碎石、凸起的土坡磕碰车架内部的管线与动力部件，护板表面做了防滑纹理处理，方便驾驶员上下车时踩踏。

　　安装边界方面，整车宽度控制在1.4米以内，长度控制在2.3米左右，高度不超过1.5米，可通过常规的家用皮卡货箱运输，也能适配大部分小型户外越野场地的车道宽度限制；车架所有外露的管端都做了封堵处理，避免雨水进入管内造成锈蚀，同时防止尖锐管口划伤人员；操纵机构的安装位置符合人体工程学设计，方向盘倾角、踏板位置都预留了调节余量，可适配不同身高的驾驶员操作，油门、刹车踏板的布置间距符合常规驾驶习惯，降低操作失误的概率。

　　这类管状车架卡丁车的结构设计逻辑核心是在保证结构强度的前提下尽可能降低整车自重，通过合理的管件排布，让每一段管材都参与承载，避免冗余结构增加不必要的重量；在车架的关键受力位置，比如减震器安装座、发动机安装座、安全带固定点位置，都额外增加了加强筋板，分散集中应力，保证在极限工况下这些关键位置不会发生失效。整车的离地间隙设计在200毫米以上，足以应对大部分非铺装路面的凸起障碍，接近角和离去角都做了优化，攀爬陡坡时不会出现车头、车尾磕碰地面的情况。
