锅炉组件装配用定位工装结构设计

　　在锅炉制造的车间装配环节，这类长条形定位工装的应用场景非常明确，主要针对锅炉侧部密封组件、水冷壁附属连接块的预装对位工序，解决长尺寸构件装配时的偏移、错位问题。很多车间在做小型锅炉侧部构件装配时，常因为工件跨度大、定位基准少，出现拼接缝错边、安装孔位同轴度超差的问题，反复调校不仅拖慢装配节拍，还容易在工件表面留下夹痕、撬痕，影响后续防腐涂装的附着力。

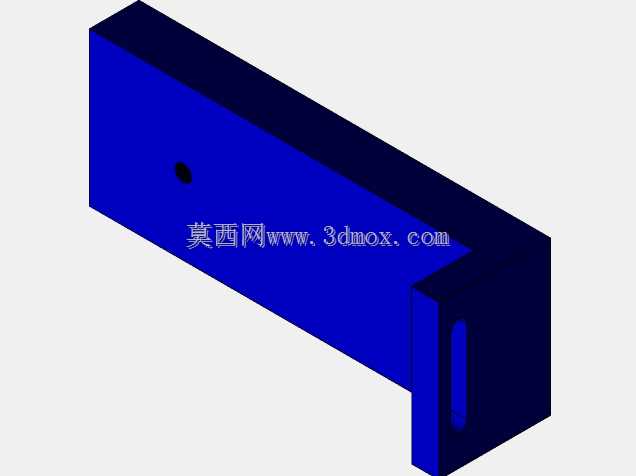

　　从实际用途来看，这个工装属于装配工序里的侧向定位基准件，不需要承担大吨位的压紧载荷，核心作用是给待装配的锅炉侧封板提供统一的侧向靠位基准，同时配合台面上的定位孔，穿入定位销后就能快速锁定工件的横向位置，工人在拧紧紧固件、焊接定位点的时候，不需要额外手扶工件找正，单人就能完成原本需要两人配合的对位操作。工装端部的开槽结构是特意设计的让位结构，对应锅炉侧封板边缘的翻边凸起，装配时不需要额外垫高工件，就能让封板完全贴靠工装基准面，避免因为翻边干涉导致的工件倾斜问题。

　　设计思路上完全围绕现场装配的实际痛点展开，没有做多余的复杂结构，整体采用长条块式的本体结构，首先保证了自身的刚性，长条形的本体可以覆盖长度在800mm以内的锅炉侧部组件，不需要拼接多块定位块就能实现全长度范围的基准统一。本体上的单个定位孔没有做密集排布，是因为这类锅炉侧封板的安装孔位是固定间距的，单孔配合端部的让位槽，就能实现两个方向的位置约束，减少不必要的孔位加工，也降低了工人对位时找孔的时间成本。本体的厚度设置为120mm，高度方向突出工作台面150mm，这个尺寸是经过现场测算的：既不会因为高度太低导致工件靠位时上部倾斜，也不会因为高度过高遮挡工人的操作视线，在拧接侧部螺丝、点焊侧边焊缝的时候，工装不会和焊枪、扳手产生干涉。

　　外形尺寸与安装边界方面，工装整体长度为920mm，宽度180mm，底部通过T型螺栓固定在装配工作台的T型槽上，安装时距离工作台边缘预留200mm的操作空间，工人站在工装外侧就可以完成全部装配动作，不需要探身够取工件。工装的蓝色表面做了氧化处理，一方面是防止车间潮湿环境导致的本体锈蚀，长期使用不会因为锈斑凸起影响基准面的平面度，另一方面醒目的颜色也能和车间里灰色的工作台、黑色的焊接工件形成区分，工人搬运工件时能快速识别定位基准位置，减少对位的视觉疲劳。本体侧面没有多余的突出结构，相邻工位安装其他工装时，最小间距只需要留50mm就不会产生干涉，适合在多工位并行的装配流水线上布置，不会占用过多的工作台有效面积。

　　实际使用时，工人只需要先将工装通过底部的T型槽螺栓锁紧在工作台对应位置，确认基准面的平面度误差在0.1mm/m以内，就可以将待装配的锅炉侧封板靠向工装基准面，让封板端部的翻边卡入工装端部的让位槽，再在本体的定位孔内插入对应规格的定位销，穿过封板上的预制安装孔，就完成了工件的完全定位，后续不管是安装连接附件还是焊接密封边，工件都不会出现移位。这种结构的工装维护成本极低，日常只需要定期清理基准面上的焊渣、漆污，不需要复杂的校准，长期使用后如果基准面出现磨损，只需要通过平面磨床修磨一次基准面就可以继续使用，使用寿命远高于车间里自制的焊接式定位靠块。
