带法兰连接端十字轴式万向传动结构

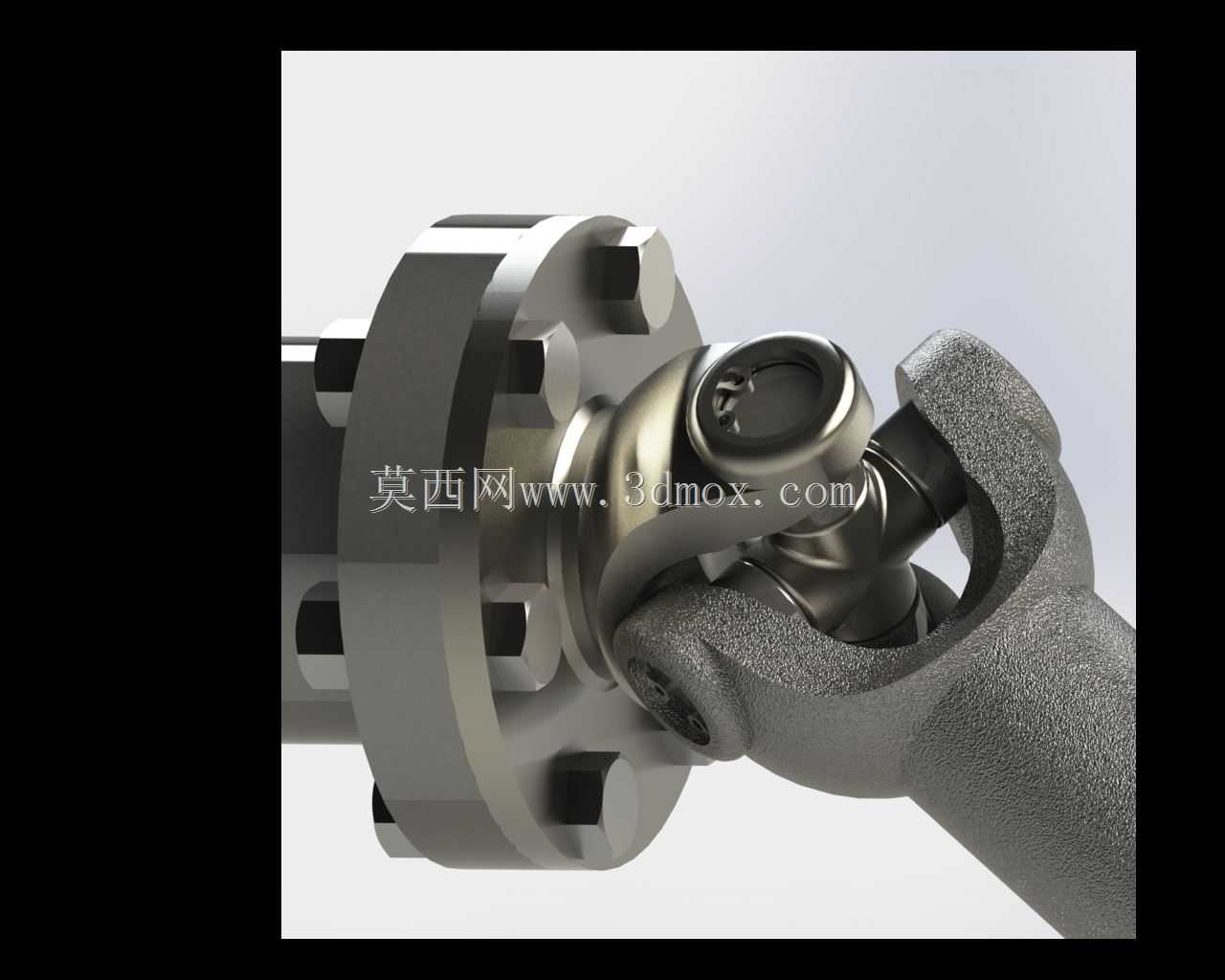

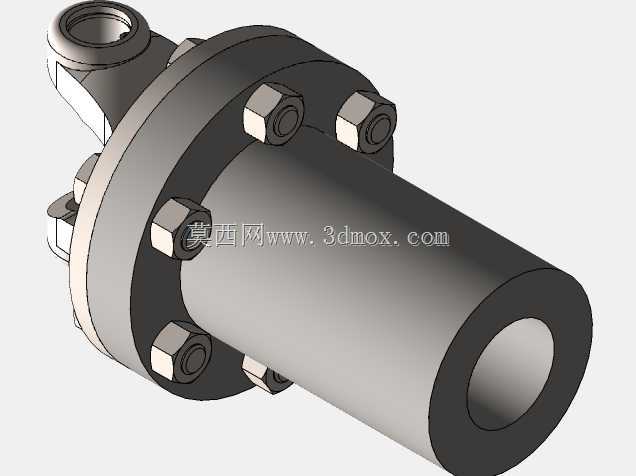

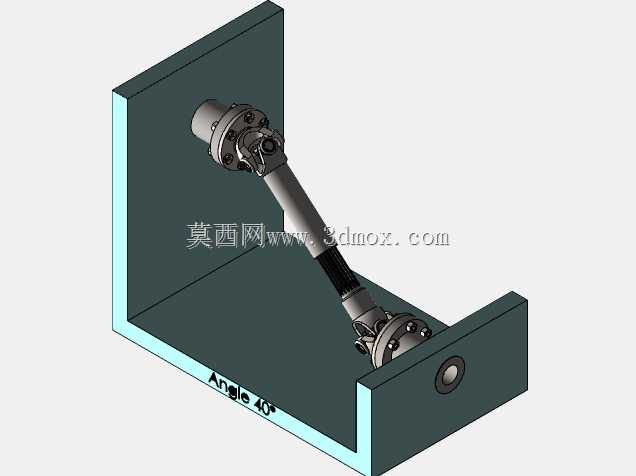

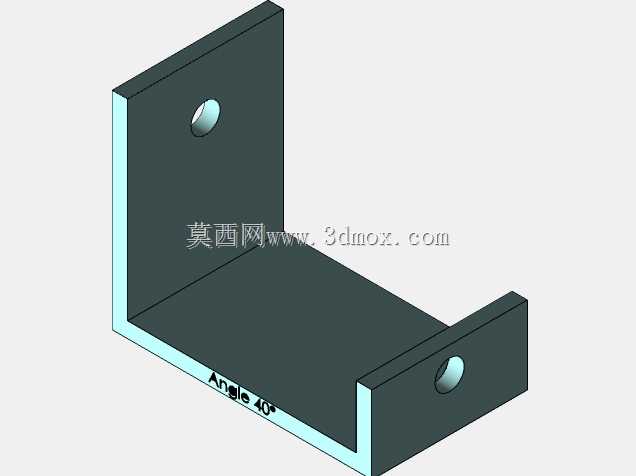

　　这类带法兰连接端的十字轴万向节，核心应用场景覆盖需要补偿两轴间角度偏移、轴向窜动的动力传输链路，在商用车底盘传动系、工业机床主轴进给机构、矿山输送设备的动力接驳段、农用机械的动力输出端都有大量适配场景，区别于普通刚性联轴器，它可以在主动轴与从动轴存在最大35度以内夹角的工况下稳定传递扭矩，不会因为轴系安装对中误差、设备运行中机架形变带来的轴系错位产生附加载荷，避免轴端轴承、键槽出现早期疲劳失效。从结构设计逻辑来看，这个万向节采用单十字轴回转体结构，一端为带螺栓孔的圆形法兰盘，法兰端面加工有定位止口，安装时可以直接与配对法兰的止口嵌套定位，依靠均布的螺栓完成锁紧，不需要额外加工轴孔配合面，适配大扭矩输出端的快速接驳需求；

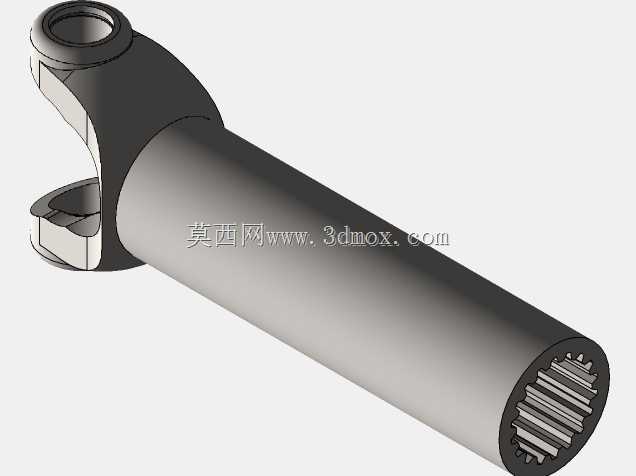

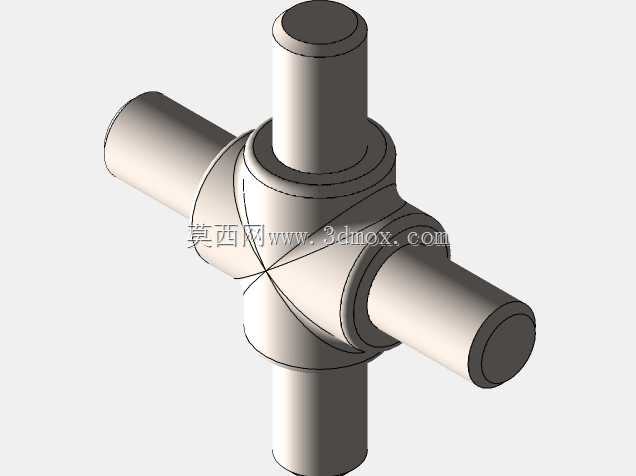

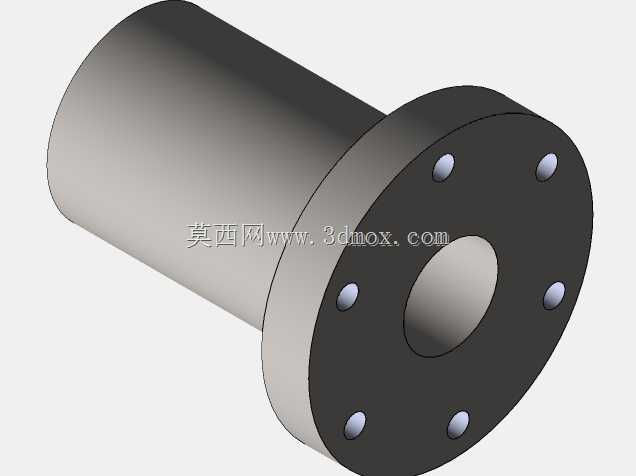

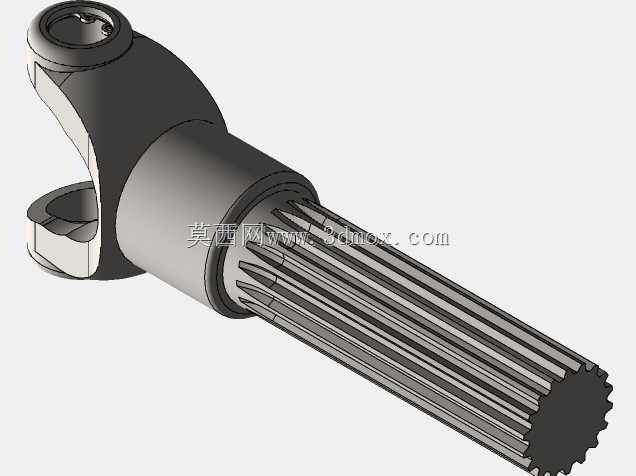

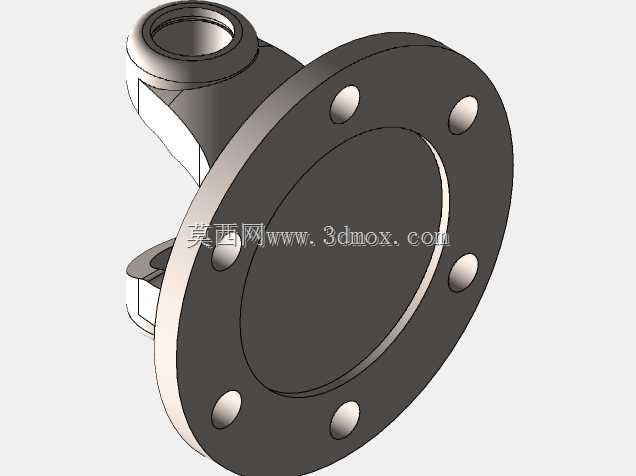

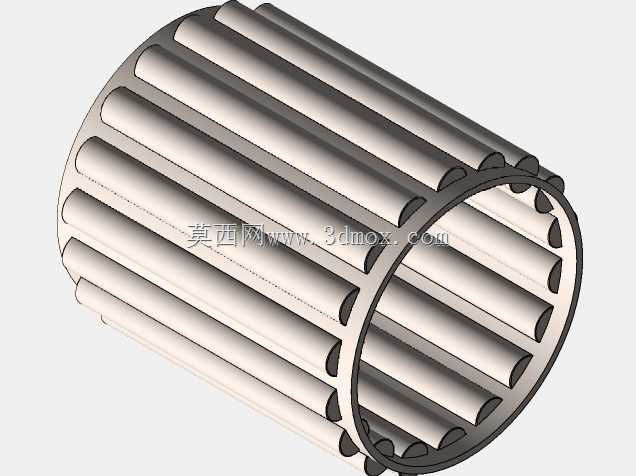

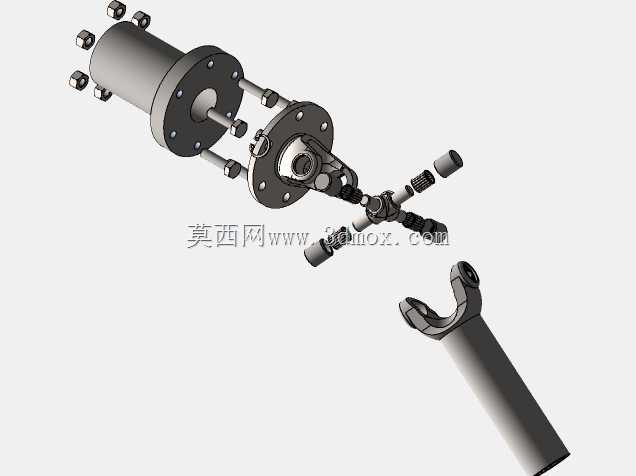

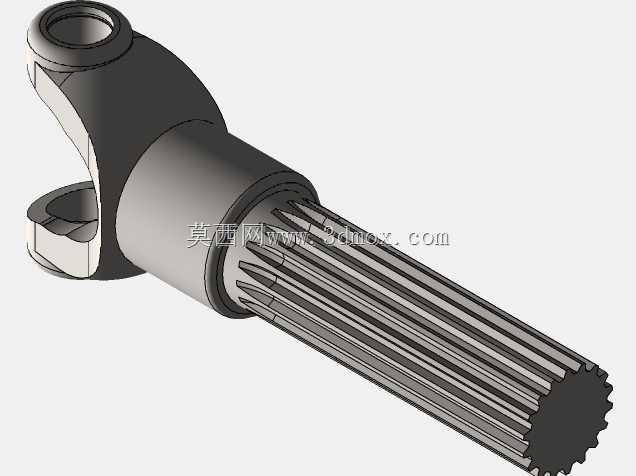

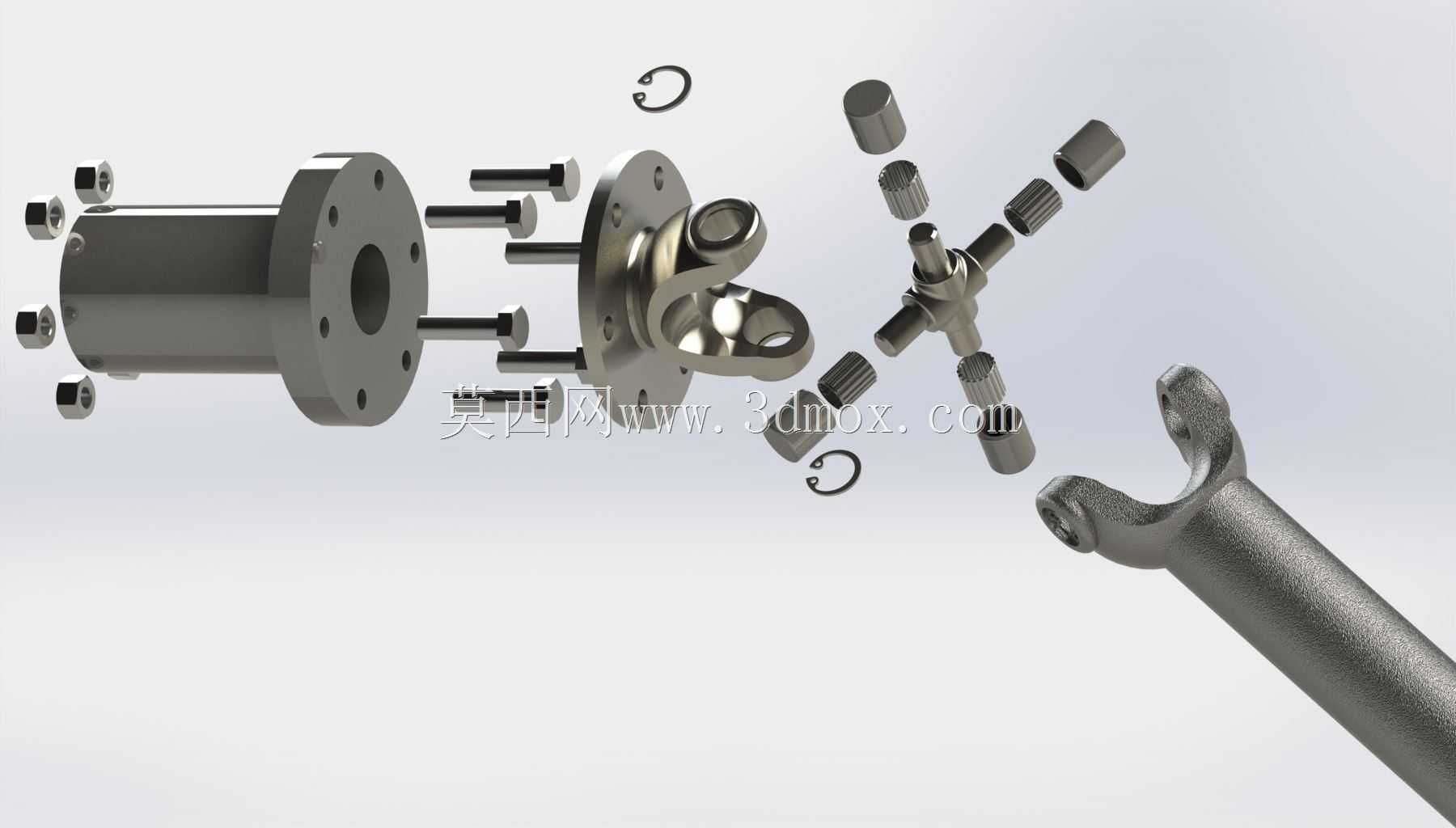

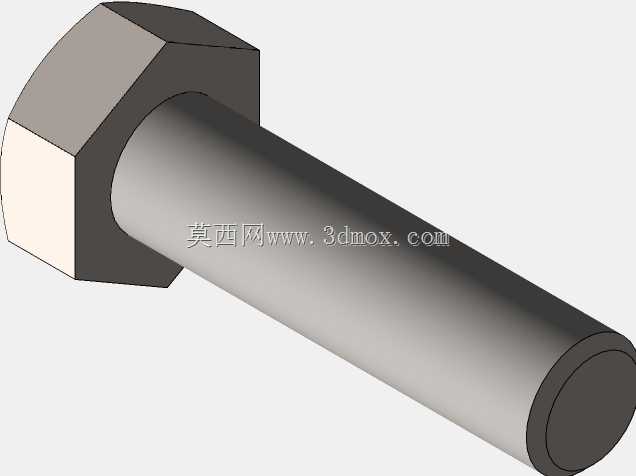

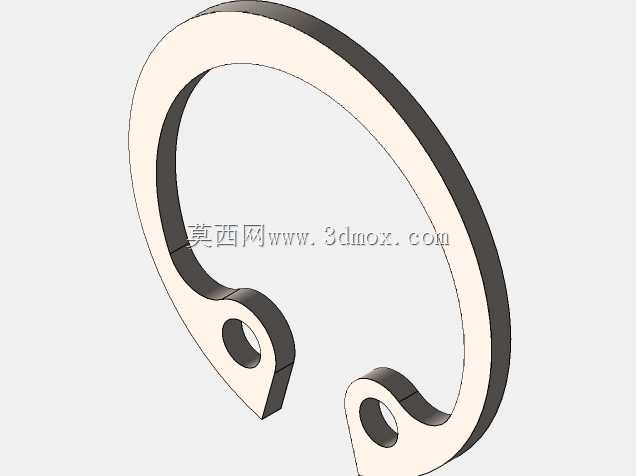

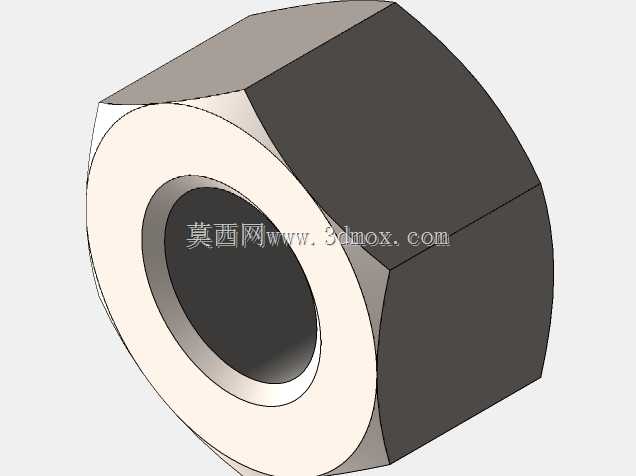

　　另一端为叉形轴头结构，可直接与配套的花键轴、焊接叉完成对接，适配不同安装距离的传动链路调整。十字轴本体采用轴颈与十字轴本体一体化的锻造结构，四个轴颈分别嵌套在两端万向节叉的轴承孔内，轴颈与轴承孔之间设置滚针轴承组，降低回转过程中的摩擦阻力，轴承端部设置密封端盖，既可以阻挡外界粉尘、切削液、泥浆等杂质进入轴承滚道，也能避免内部润滑脂在高速回转过程中被甩出，减少日常维护的频次。设计过程中需要重点控制几个核心尺寸边界：法兰端的止口直径公差需要控制在h7级，与配对法兰的止口间隙保持在0.02-0.05mm之间，避免回转过程中出现法兰端面跳动；法兰螺栓孔的分布圆直径要与对接端的法兰孔位完全匹配，螺栓孔直径比配套螺栓大1mm，

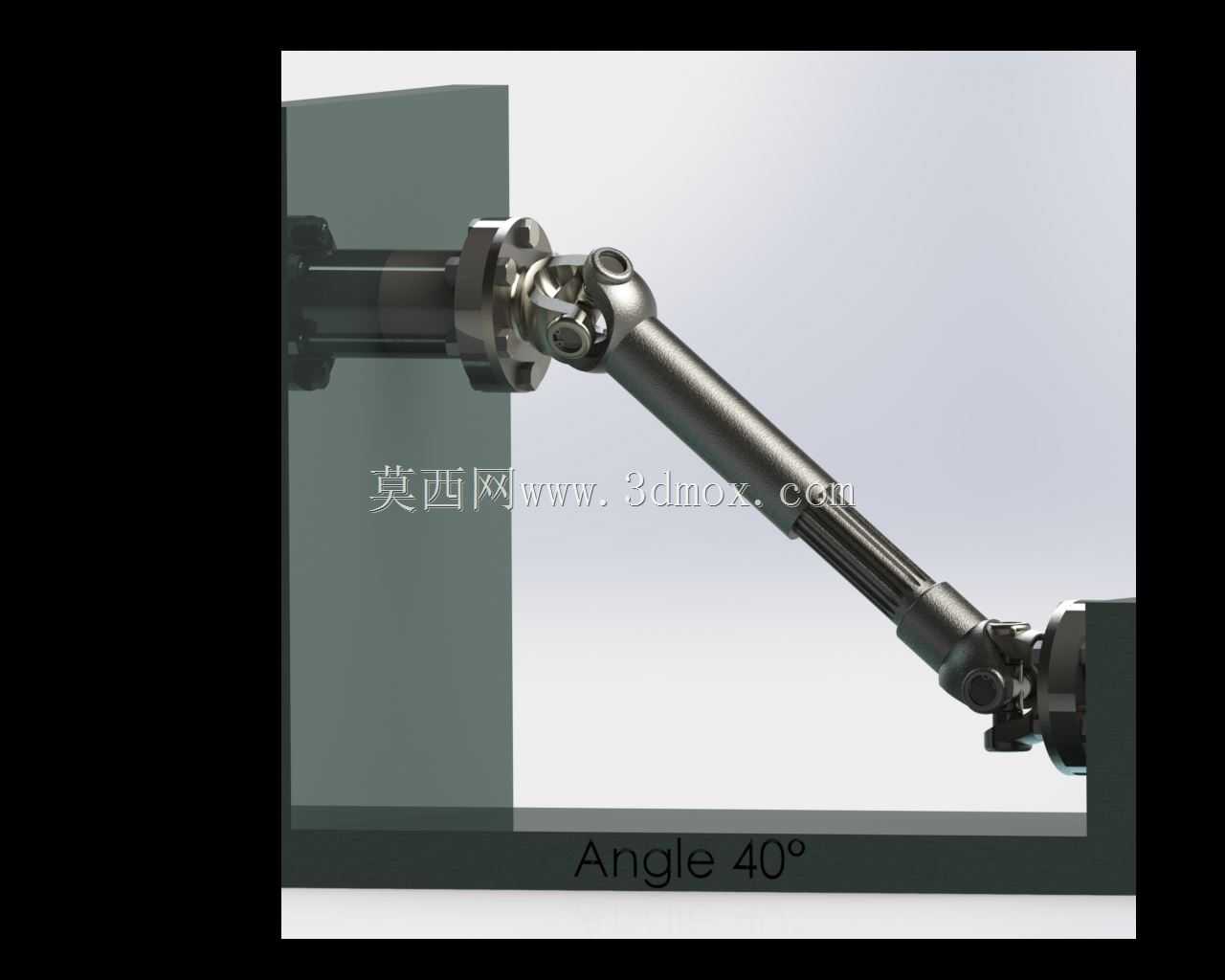

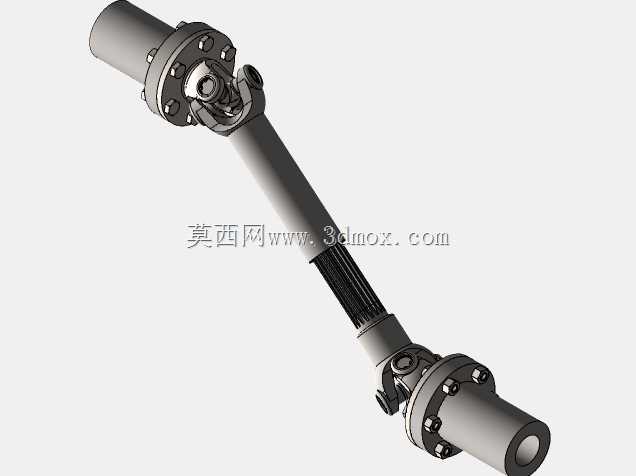

　　抵消小范围的安装位置误差；十字轴的轴颈直径需要根据额定传递扭矩核算，按照接触疲劳强度计算，轴颈表面淬火硬度达到HRC58-62，保证承受冲击载荷时不会出现轴颈压溃、变形；万向节的最大摆角需要在设计阶段明确，当两轴夹角超过设计允许值时，十字轴轴颈的接触应力会呈指数级上升，同时传动效率会快速下降，还会带来明显的回转转速波动，因此选型时需要预留至少5度的角度余量，避免极限工况下部件损坏。实际安装过程中，需要保证法兰端面与轴系中心线的垂直度误差不超过0.1mm/100mm，否则会带来额外的不平衡量，在高速回转时产生振动；如果是成对使用万向节的长距离传动链路，需要保证中间轴两端的万向节叉处于同一平面，同时主动轴、从动轴与中间轴的夹角保持相等，

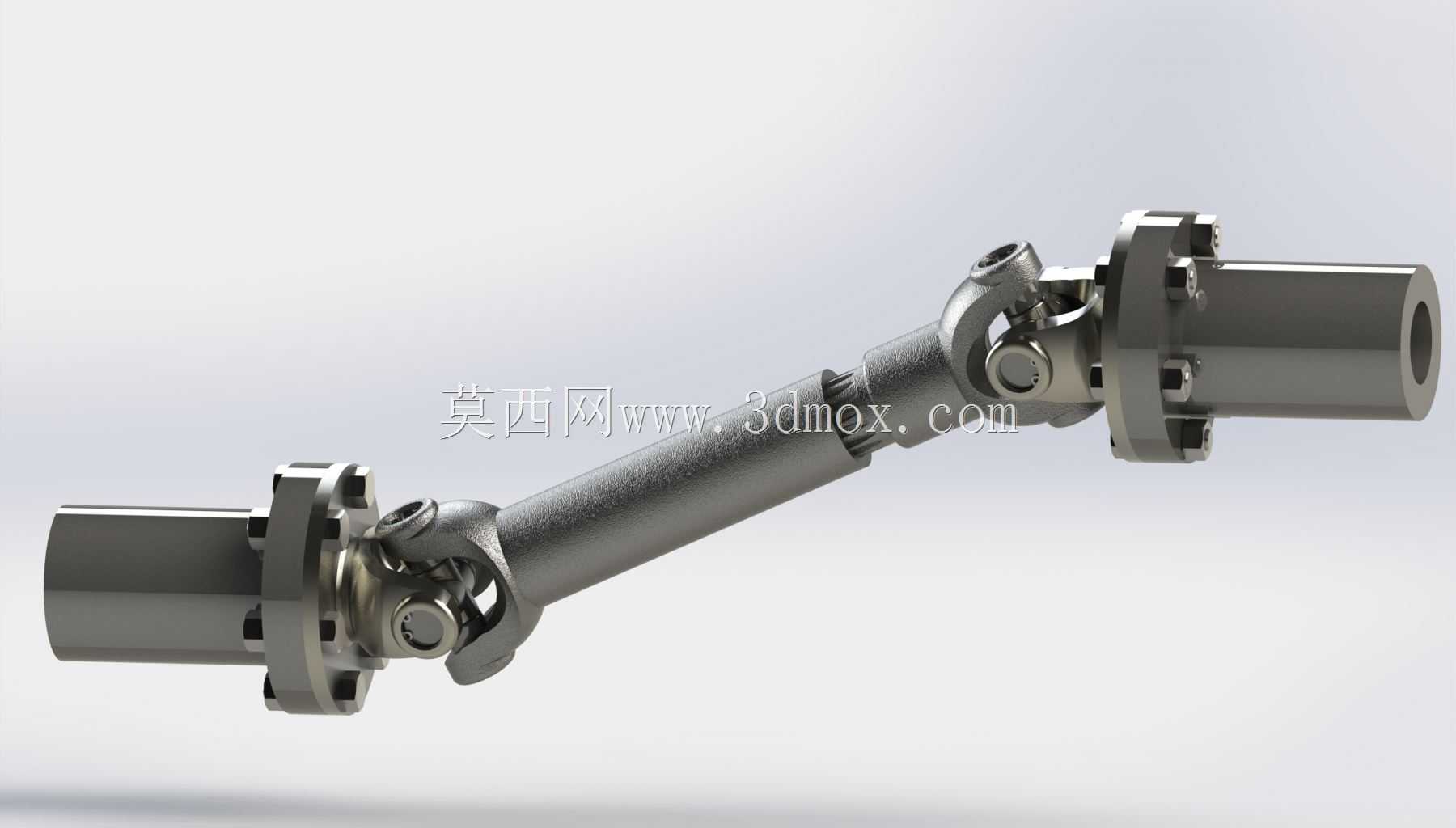

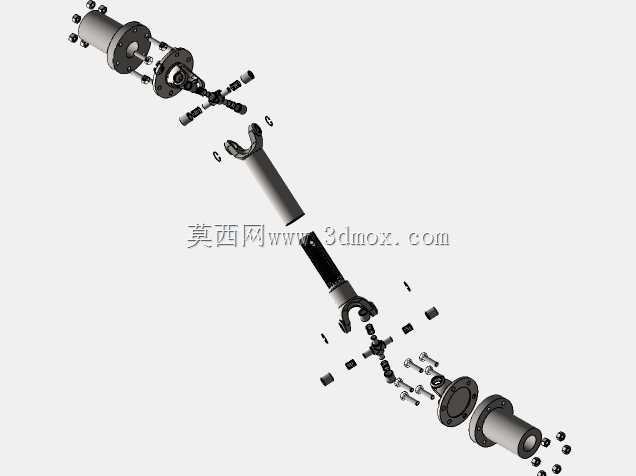

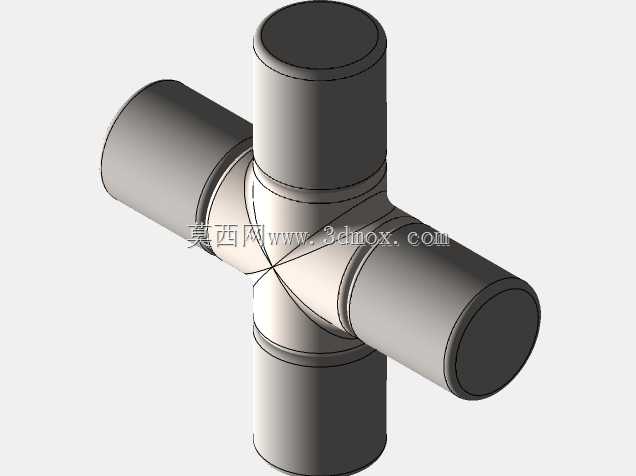

　　抵消单万向节带来的转速不均匀问题，保证输出端的转速平稳。这类结构的万向节相比球笼式等速万向节，承载扭矩更大，结构更简单，抗冲击能力更强，适合中低速、大扭矩的重载传动场景，但是不适合两轴夹角过大、转速超过3000rpm的高速传动场景，否则会产生明显的振动和噪声，加速部件磨损。在三维建模过程中，需要重点还原十字轴与万向节叉的装配间隙，滚针轴承的排列位置，法兰端螺栓孔的分布位置，以及密封端盖的配合结构，保证模型在做装配干涉检查、运动仿真时，可以真实模拟实际的摆角范围、运动轨迹，避免后续生产加工时出现装配干涉、运动卡滞的问题。
