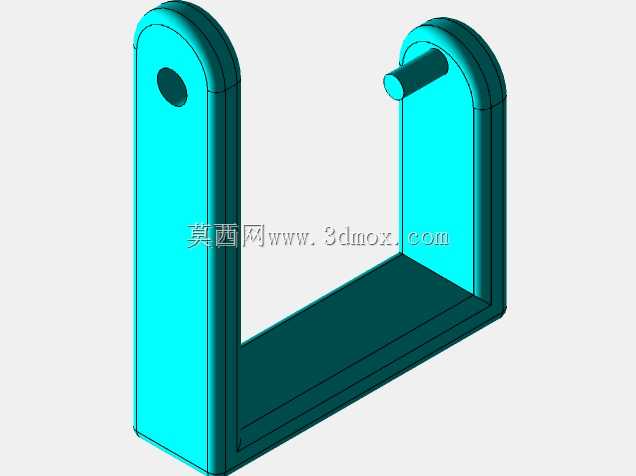

该U型带销轴旋转支撑构件,核心应用场景集中在小型通讯终端的翻盖铰接、便携检测设备的角度调节支架、小型穿戴设备的转动连接部位,这类场景普遍要求构件具备紧凑的安装边界、稳定的转动阻尼基础、足够的侧向抗形变能力,同时要适配小空间内的装配公差要求。从实际用途来看,该构件作为转动副的承载基体,一侧立板预留的通孔用于与固定端通过紧固件锁附,另一侧伸出的圆柱销轴作为转动轴,与外部转动件的轴孔配合实现0-180度范围内的往复旋转,底部的连接底板将两侧立板连为整体,抵消转动过程中产生的侧向倾覆力矩,避免立板受载后出现外张变形导致转动卡滞。
设计过程中优先考虑了装配工艺性,两侧立板采用等厚结构,顶部做圆弧过渡处理,一方面消除锐边避免装配时划伤操作人员或配套线缆,另一方面圆弧过渡可以降低立板与底板连接处的应力集中系数,在销轴承受径向载荷时,连接处的应力分布更均匀,不会出现应力突变导致的断裂风险。销轴与右侧立板采用一体化设计,省去了额外的销轴装配工序,减少了装配累计误差,销轴的直径与立板厚度保持合理比例,既保证销轴的抗剪切强度,又不会因为销轴过粗导致整体结构重量冗余。左侧立板的安装孔采用沉孔设计,紧固件锁附后头部不会突出立板表面,避免转动过程中与外部构件产生运动干涉,沉孔的深度与常用盘头螺钉的头部高度匹配,保证锁附后表面齐平。
从安装边界来看,整体结构的宽度控制在小型设备的内部安装空间范围内,两侧立板的间距根据配套转动件的厚度预留了合理的装配间隙,间隙值控制在0.1-0.2mm之间,既保证转动件可以灵活转动,又不会因为间隙过大出现转动晃量。底板的厚度根据整体承载需求设定,在满足抗弯强度的前提下尽可能减薄,降低整体结构的占用高度,适配超薄类通讯终端的内部空间要求。立板的高度根据所需的转动角度范围设定,保证转动件在最大开合角度下不会与底板产生碰撞,销轴的伸出长度略大于转动件的厚度,端部可以加装卡簧或者挡圈实现轴向限位,防止转动件从销轴上滑脱。
功能特性上,该构件的一体化U型结构具备良好的结构刚性,在承受常规的手动开合载荷时,立板的形变量控制在弹性变形范围内,不会出现永久变形导致的转动失效。立板与底板的连接处采用圆角过渡,相比直角连接的结构,抗疲劳强度提升明显,能够承受上万次的往复开合循环而不出现裂纹。销轴的表面设计为光滑圆柱面,粗糙度控制在合理范围内,与转动件的轴孔配合时摩擦阻力小,转动手感顺畅,不需要额外添加润滑脂即可满足日常使用的耐磨要求,适合免维护的小型消费类通讯设备使用场景。
设计思路上没有采用额外的分体式装配结构,而是将支撑立板、连接底板、转动销轴整合为单一构件,减少了零件数量,降低了供应链的管理成本和装配工序的复杂度,适合大批量注塑或者冲压加工工艺,生产效率高,单件成本可控。在结构细节处理上,所有的棱边都做了微小的倒角处理,既方便模具加工时的脱模,又避免了加工过程中产生的毛刺影响装配精度。左侧安装孔的位置设定在立板的中心区域,保证锁附后受力点位于立板的形心位置,不会因为偏载导致立板出现扭曲变形。销轴的根部做了小圆弧过渡,降低销轴与立板连接处的应力集中,提升销轴的抗弯折能力,在受到意外侧向冲击时,销轴不会从根部断裂。
实际选型应用时,可根据配套设备的承载需求调整立板厚度和销轴直径,若用于大尺寸的通讯终端支撑,可适当增加底板的宽度提升整体稳定性,若用于微型穿戴设备,可进一步缩小整体尺寸,适配毫米级的安装空间。该结构的转动中心位于销轴的轴线上,设计时可根据设备的开合轨迹需求调整销轴的高度位置,保证转动件开合过程中与外壳的间隙均匀,不会出现摩擦剐蹭的问题。
