动态在线称重输送分拣机构设计

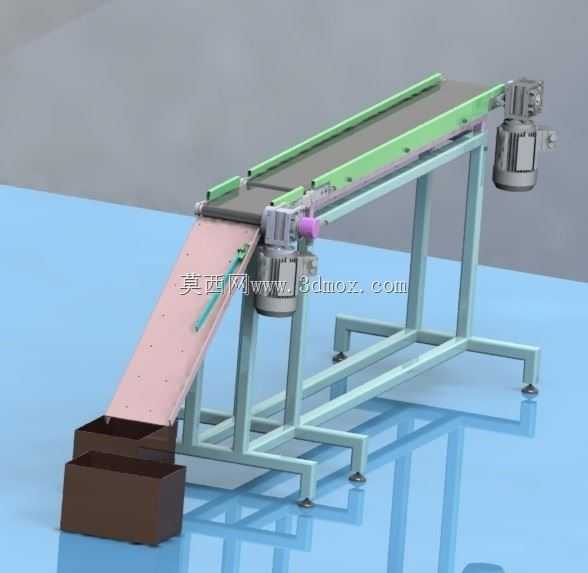

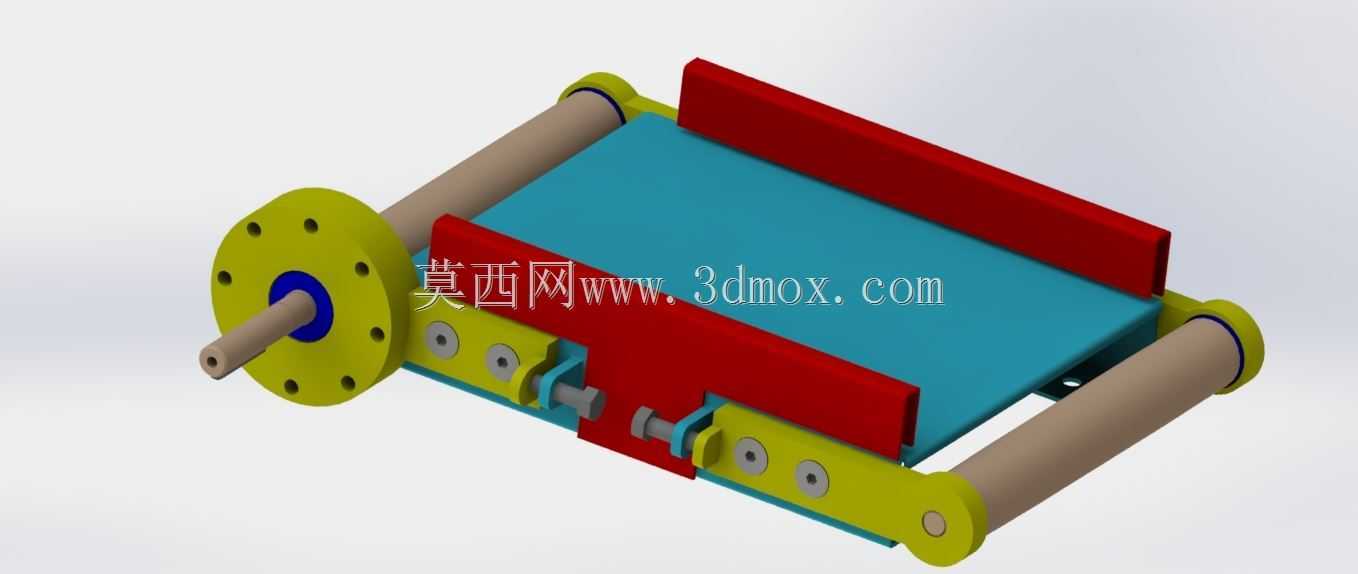

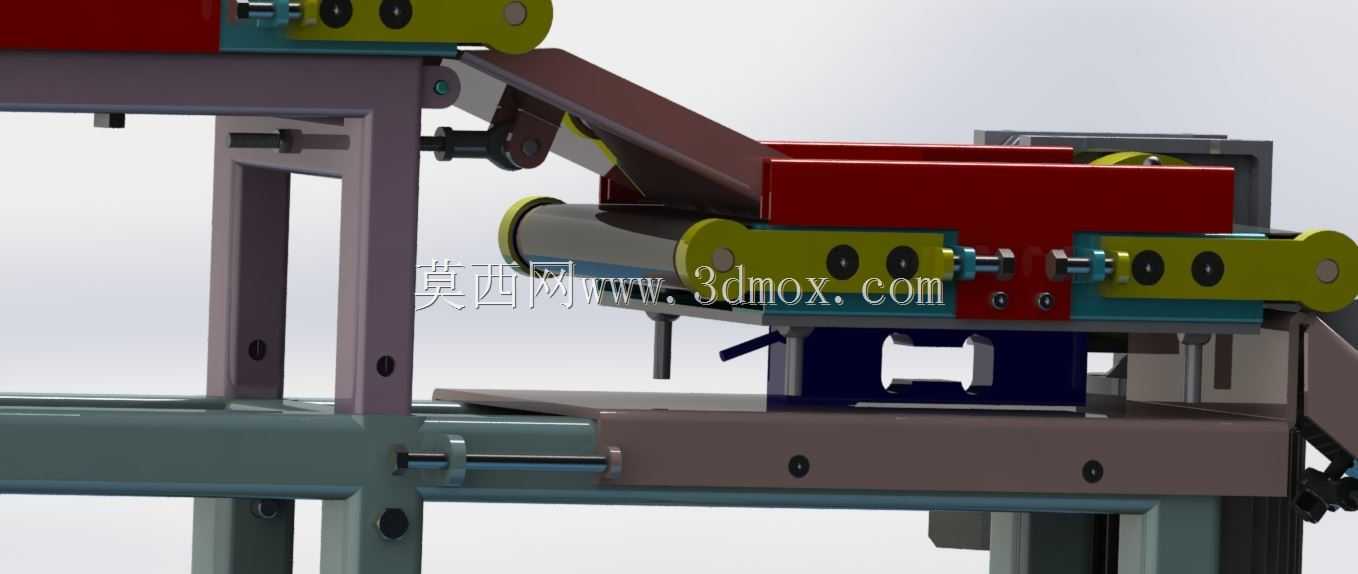

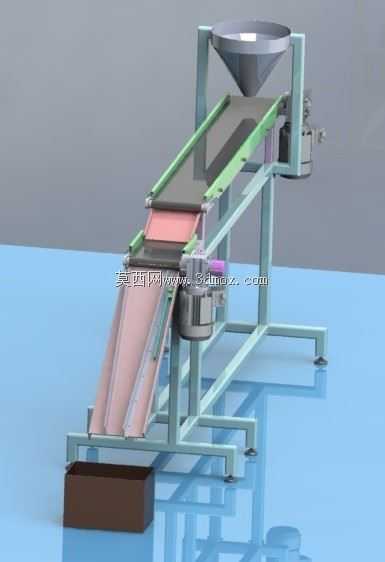

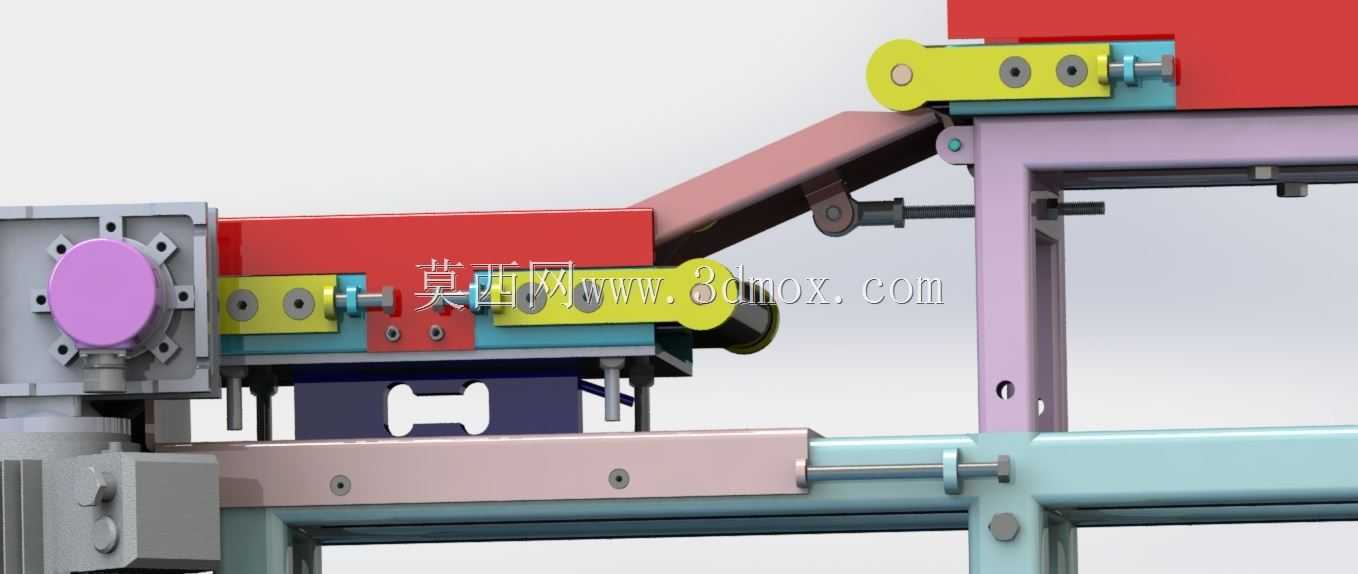

这套动态称重机构主要面向包装流水线、物流分拣线、食品加工产线的在线重量检测场景，可在物料持续输送的过程中完成总重量实时采集，无需将物料停滞在称重工位，适配连续化生产的节拍要求，能对接后端分拣、剔除、数据追溯环节，解决传统静态称重效率低、无法适配高速产线的痛点。从结构设计来看，该机构采用分段式输送架布局，进料段、称重段、出料段做了结构解耦设计，避免输送架的振动传递到称重模块，影响检测精度。称重段的输送架通过弹性支撑结构与下方的称重传感器连接，传感器选用悬臂梁式高精度称重元件，安装位置避开输送辊的传动振动源，同时在称重段两侧设置导向挡边，防止物料偏移导致的称重数据偏差。传动部分采用同步带驱动输送辊，保证输送速度平稳无冲击，驱动电机安装在机架侧方的独立安装座上，通过减震垫与主架隔离，减少电机运行振动对称重结果的干扰。机架主体采用工业铝型材拼接搭建，兼顾结构刚性与组装调试的便利性，各段输送架的高度可通过支撑脚的调节螺栓微调，保证三段输送面的平面度误差控制在合理范围内，避免物料经过段差位置产生跳动。设计过程中重点考虑了安装边界的适配性，整套机构的宽度可根据常见的包装箱、袋装物料尺寸调整，进料端预留了与上游输送设备对接的安装孔位，出料端可直接对接剔除机构或者分流输送线，称重段的有效检测长度覆盖常规小件物料的输送接触长度，保证物料完全处于称重段输送面上时完成数据采集，避免段间干涉导致的重量误判。结构细节上，称重段的输送辊间距做了加密处理，防止软包装物料在辊间凹陷影响称重精度，各转动部位采用免维护轴承，降低长期运行的维护成本，机架底部设置可调脚杯，可适应不平整的车间地面安装，保证称重平台的水平度。该机构的设计思路围绕动态称重的核心痛点，从振动隔离、结构解耦、传动平稳性三个维度做了针对性优化，既保证了在线检测的效率，又兼顾了称重数据的稳定性，可直接作为标准模块集成到各类自动化产线中，也可作为称重类设备设计的参考结构，帮助结构工程师快速完成动态检重设备的方案搭建与细节优化，减少重复设计的工作量。
