西格玛5系列伺服电动机三维结构设计

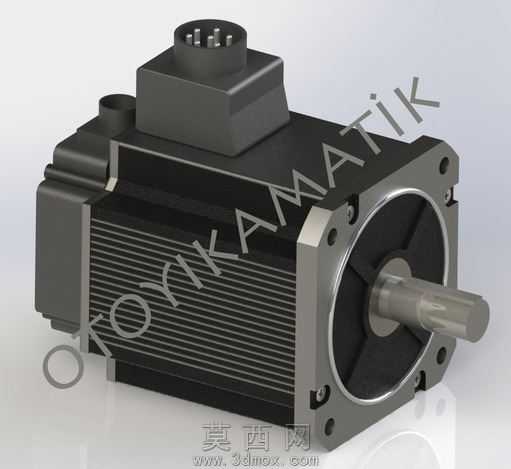

本模型为西格玛5系列伺服电动机的全参数化三维建模成果，建模过程严格遵循伺服电机的实际工业设计规范，完整还原了该款伺服电机的所有外部结构与装配关系。建模阶段首先依据伺服电机的通用尺寸比例与西格玛5系列的外观特征，绘制出电机主体的截面草图，通过拉伸、切除等基础特征构建出电机的方形机座主体，机座表面的散热筋结构采用阵列特征实现，每一条散热筋的间距、凸起高度都参考真实伺服电机的散热设计标准，保证模型还原度的同时也体现出工业电机散热结构的设计逻辑。电机前端的法兰安装面通过凸台拉伸与螺栓孔阵列完成，法兰上的安装孔位、定位止口的尺寸都符合伺服电机的通用安装标准，输出轴部分单独建模，还原了轴伸端的圆柱形态、轴肩定位结构，轴与前端盖的配合间隙也在模型中做了合理呈现。电机顶部的接线盒结构采用独立的特征建模，还原了接线盒的方形壳体、顶部的接线端子接口形态，接线盒与机座的连接过渡做了圆角处理，符合真实产品的工艺设计。材质渲染阶段，电机机座部分赋予了哑光黑色金属烤漆材质，调整材质的粗糙度参数模拟真实电机外壳的磨砂质感；前端法兰与输出轴赋予了银灰色金属材质，添加轻微的反射效果还原金属机加工表面的光泽感；顶部接线盒与机座保持同色系材质，仅在细节处做了轻微的色差区分来体现部件的装配层次。整个模型的结构拆分清晰，各部件之间的装配关系明确，没有出现特征重叠或者装配干涉的问题，建模过程中对电机的边角都做了符合工业生产实际的圆角处理，避免了尖锐棱角的不合理设计，完整呈现了西格玛5伺服电机的工业外观与结构特征，可用于工业自动化设备的装配演示、传动系统结构展示等场景。
