单轮手推式工地物料转运车结构设计

　　这款单轮手推载具的设计，核心围绕狭窄作业场景下的人力短距物料转运需求展开，在建筑施工零散物料倒运、农田小块地块农资搬运、庭院改造建材输送、仓储窄通道散料周转等场景中，这类单轮结构的载具具备双轮、四轮运输设备无法替代的通过性优势。不同于多轮载具需要平整开阔的通行路面，单轮支撑的结构仅需轮面接触的窄幅硬质地面即可通行，哪怕是田间垄沟间隙、工地临时搭设的窄跳板、楼道转角狭窄空间，都能顺利完成转向与通行，适配很多非标准化作业场景的运输需求。

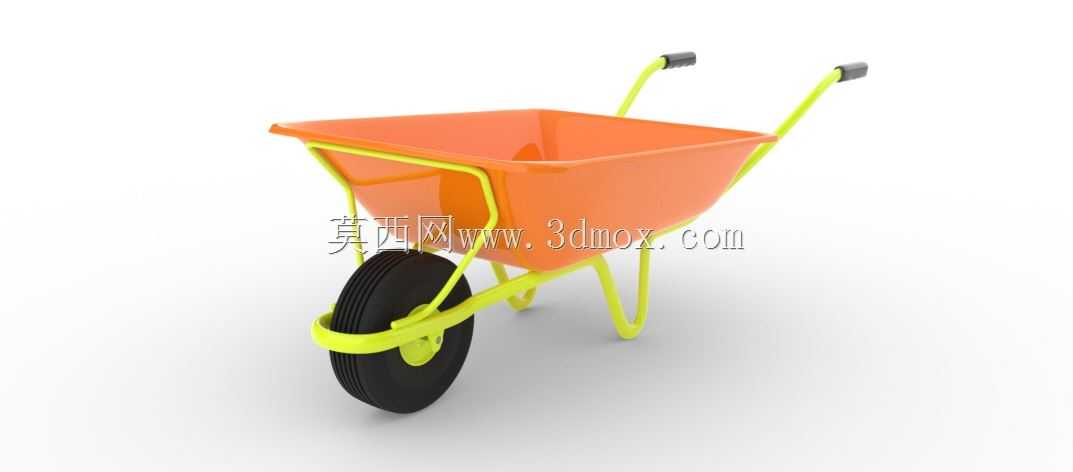

　　从功能结构来看，载具的承载核心为上宽下窄的梯形敞口料斗，料斗边缘做了外翻卷边强化处理，既可以避免装载尖锐散料时刮蹭操作人员，也能提升料斗上口的结构刚度，减少满载时料斗侧壁的外张变形。料斗的容积设计兼顾了单次装载量与人力操控的负载上限，常规工况下可承载散沙、水泥、砖块、农作物等不同形态的物料，敞口结构也方便装载不规则形状的长件物料，必要时可通过绳索将物料绑定在车架延伸部位完成运输。支撑轮采用大直径实心橡胶轮结构，轮面做了防滑纹路设计，相比充气轮更适配工地、田间的复杂路面，不用担心尖锐碎石、作物茬口扎破轮胎导致的设备失效，轮轴位置与料斗重心做了匹配设计，空载抬起扶把时仅需施加很小的抬升力即可让料斗保持平衡，满载状态下大部分负载由车轮承担，操作人员仅需控制方向与平衡，大幅降低长距离搬运的体力消耗。

　　车架部分采用弯管一体成型结构，两根主支撑管从轮轴位置向上延伸，绕过料斗底部后形成两侧的扶把结构，扶把末端套有防滑橡胶握套，提升握持摩擦力，避免搬运出汗时出现脱手风险。料斗与车架的连接部位采用多点焊接固定，在料斗底部承重位置额外增加了横向支撑筋，分散满载时料斗的集中应力，避免长期使用后料斗与车架连接部位出现开焊变形。车架的支撑腿设置在料斗后侧下方，当操作人员放下扶把时，支撑腿与车轮形成三点稳定支撑，可让载具平稳直立放置，不会出现侧翻撒料的问题，支撑腿底部做了平头钝化处理，在松软地面放置时也不会过度下陷。

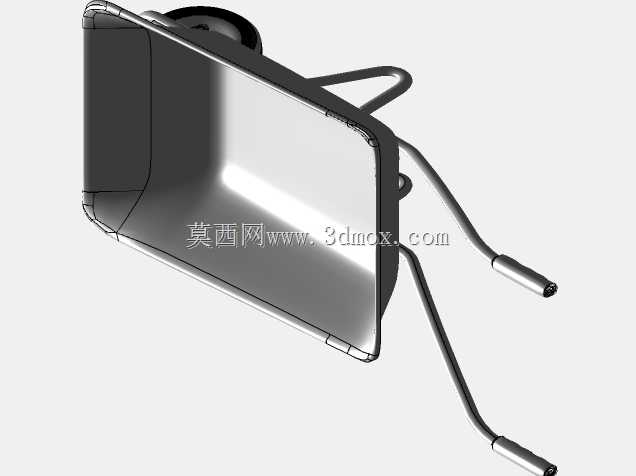

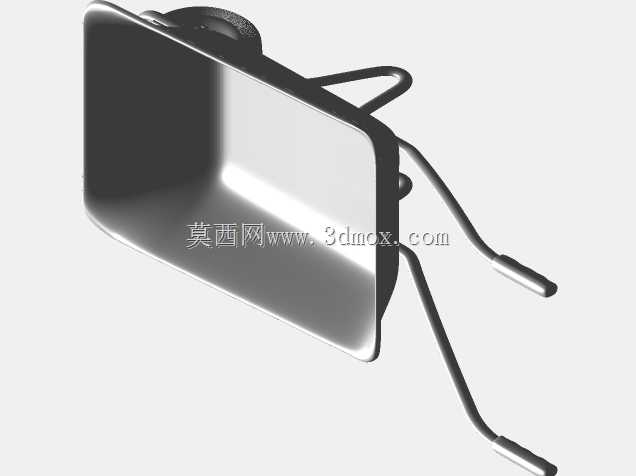

　　建模过程中针对各部件的装配边界做了精准匹配，轮轴与车轮的配合间隙控制在合理范围，既保证车轮转动顺畅无卡滞，也不会出现旷量过大导致的行驶晃动；料斗与车架的焊接贴合面做了共面处理，保证虚拟装配时无干涉，也为后续的工程出图、结构受力仿真提供准确的模型基础。扶把的抬升高度符合成年人直立操作的人体工学尺寸，操作人员无需过度弯腰即可握持扶把，长时间搬运也能降低腰部负荷。整车的外形宽度控制在窄幅范围，可顺利通过宽度不小于70cm的狭窄通道，转向半径仅需略大于车身长度，在狭小作业面内也能完成调头、转向操作，适配很多空间受限的作业场景。

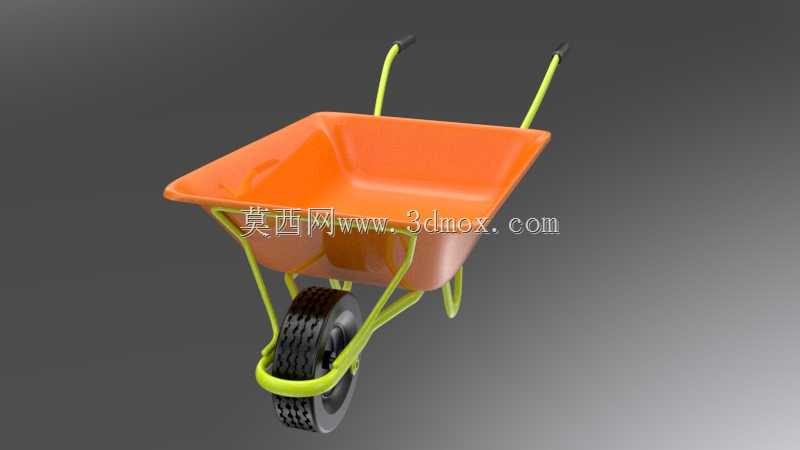

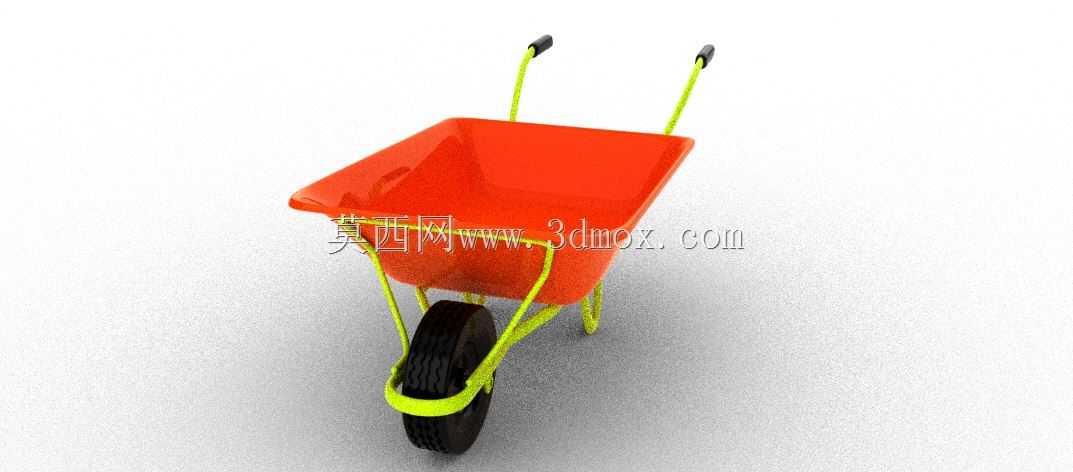

　　不同于动力类运输设备，这类人力手推载具的结构可靠性要求更高，因为作业场景往往缺乏即时维修条件，设计时所有运动部件都做了简化处理，没有复杂的传动结构，日常使用仅需定期清理轮轴部位的泥沙、加注润滑脂即可维持正常使用，维护成本极低。料斗的表面采用亮橙色涂装设计，在工地、田间等复杂环境中具备较高的辨识度，可减少作业过程中被其他设备剐蹭的风险；车架部分采用亮黄色防腐涂装，兼顾防锈性能与视觉警示效果。在散料装卸场景下，料斗的前边缘做了斜切处理，倾倒物料时只需下压扶把，料斗前边缘接触地面即可形成导流斜面，散料可顺着斜面顺利卸出，无需额外抬升整车，大幅降低卸料时的操作强度。
