手动螺栓断线钳剪切工具结构设计

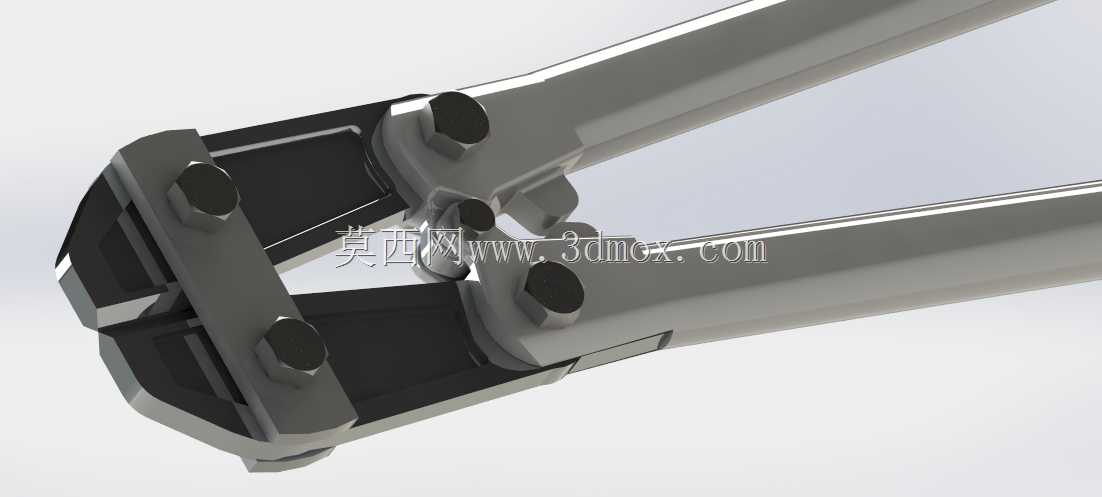

　　这款手动断线钳的结构设计，核心围绕大剪切力输出下的操作省力性与刃口耐用性展开，在建筑施工、五金维修、电力线路架设、钢结构拆装等场景中，这类工具主要用于剪切硬度较高的螺栓杆、圆钢、线材、废旧钢筋等金属构件，是现场作业中替代锯切、磨削的高效手动作业工具。从结构布局来看，该钳具采用双杠杆增力结构，长手柄作为第一级力臂，将人手施加的握力通过铰接点传递到钳头部位的第二级杠杆结构，相比普通钢丝钳，力臂比值提升四倍以上，能够在单人手动操作下输出数吨级的剪切力，足以剪断常规硬度的8.8级及以下规格螺栓。钳头部分采用分体式刃口设计，刃口块通过内六角圆柱头螺钉固定在钳头基体上，这种设计的核心考量是刃口作为易损件，在长期使用出现崩刃、磨损后，

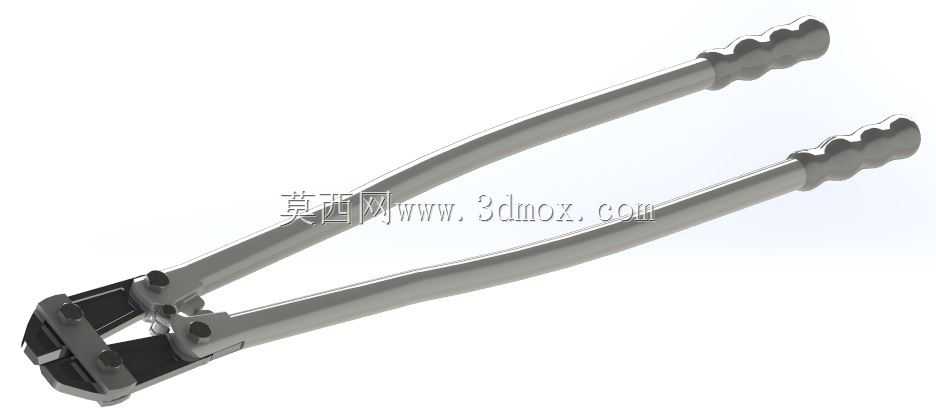

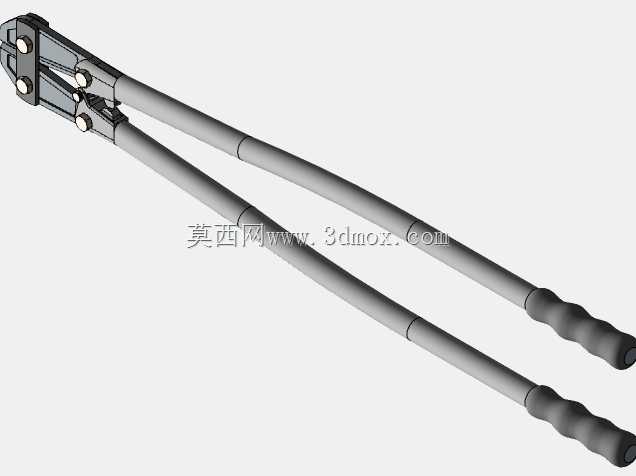

　　可以单独拆卸更换刃口块，无需整体报废钳体，大幅降低工具的全生命周期使用成本。刃口的剪切角度经过反复校核，采用斜口交错剪切形式，剪切过程中刃口逐步切入金属杆件，避免垂直冲切带来的冲击力反弹，同时刃口边缘做了小倒角强化处理，减少硬金属剪切时的崩刃风险。钳头的铰接部位采用大直径销轴配合，销轴与钳体安装孔之间预留了合理的间隙公差，既保证铰接转动的顺畅性，又避免间隙过大导致刃口错位，影响剪切精度与刃口寿命。手柄部分采用长直型圆管结构设计，握持位置距离钳头铰接点的长度经过优化，在保证足够增力比的同时，控制整体长度不超过常规手动工具的操作边界，适合在狭窄作业空间内操作，手柄末端没有多余的装饰结构，保留了工业工具的实用属性，表面做防滑处理，

　　避免施力时手部打滑。从安装与使用边界来看，这款断线钳不需要额外的动力源，也不需要固定安装，完全依靠手动操作，整体重量控制在单人可轻松持握的范围内，作业时不需要配套辅助工装，单人即可完成全部剪切操作。设计过程中对钳体的受力路径做了完整的力学仿真验证，钳头基体采用合金钢锻造结构，受力最大的铰接部位做了局部加厚处理，避免大剪切力下出现钳体变形、断裂的问题。刃口材料选用高碳合金钢，经过淬火回火处理后硬度达到HRC55-60，兼顾硬度与韧性，既能剪切硬金属杆件，又不会因为过硬导致受冲击时碎裂。在实际作业场景中，这类断线钳常被用于脚手架拆除时剪断连接螺栓、电力施工中剪断拉线钢绞线、汽修场景中剪断锈蚀的固定螺栓、五金加工中剪切多余的螺杆料头，

　　相比角磨机等电动切割工具，它不需要电源，不会产生切割火花，在易燃易爆的作业场景中也能安全使用，同时不会产生高温切屑，避免烫伤作业人员或者引燃周边易燃物。钳体的铰接部位预留了润滑注油通道，长期使用时可以定期注入润滑脂，减少铰接部位的磨损，保证转动顺畅，避免锈蚀卡滞。刃口的开合间隙控制在0.1mm以内，剪切时能够保证杆件被完全剪断，不会出现连皮、毛刺过多的问题，剪切后的螺栓断面平整，不需要额外打磨处理。整体结构没有多余的复杂零件，全部采用常规的机械连接结构，生产加工工艺成熟，钳体锻造后只需要少量机加工即可完成装配，适合批量生产，日常维护也十分简便，除了刃口更换和铰接部位润滑外，不需要其他特殊维护。设计时还考虑了受力平衡，两个钳臂的重量基本一致，持握时不会出现头重脚轻的问题，长时间作业也能减少手部疲劳。钳头的外形做了圆弧过渡处理，没有尖锐的突出棱角，避免作业时磕碰划伤操作人员，同时在剪切小直径杆件时，刃口中部的弧形凹槽能够定位杆件，防止剪切时杆件滑移脱出，提升操作的安全性。
