绳索攀爬式四倍省力起重滑轮葫芦设计

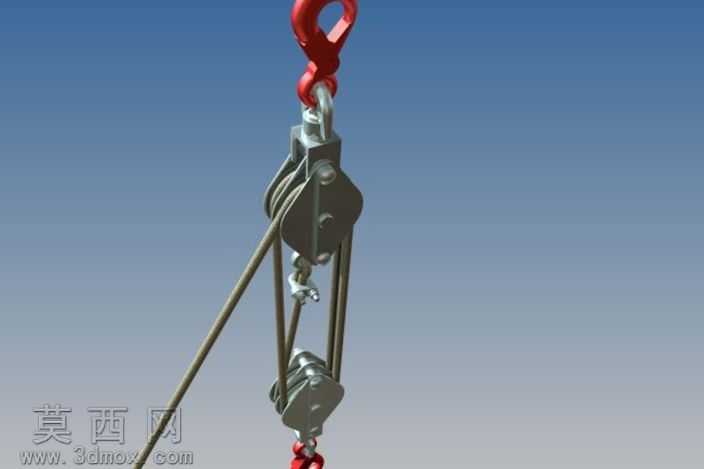

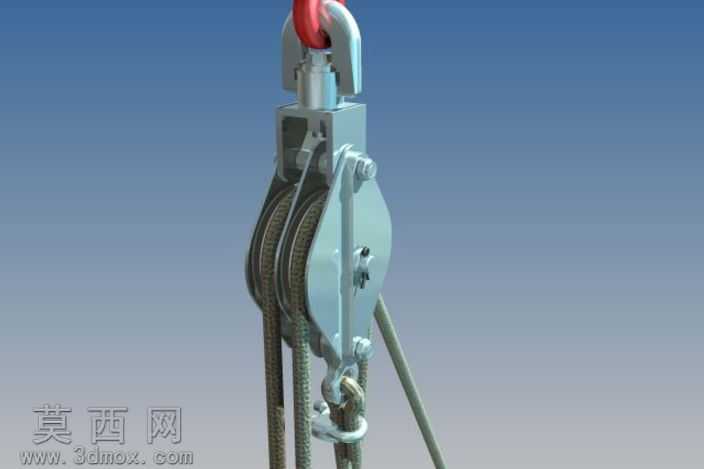

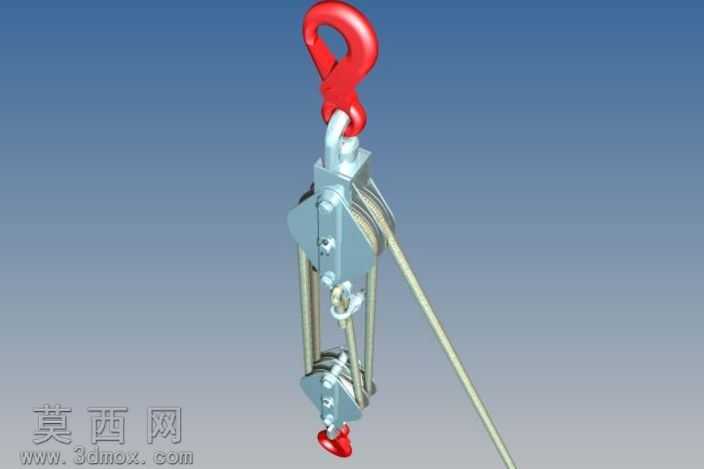

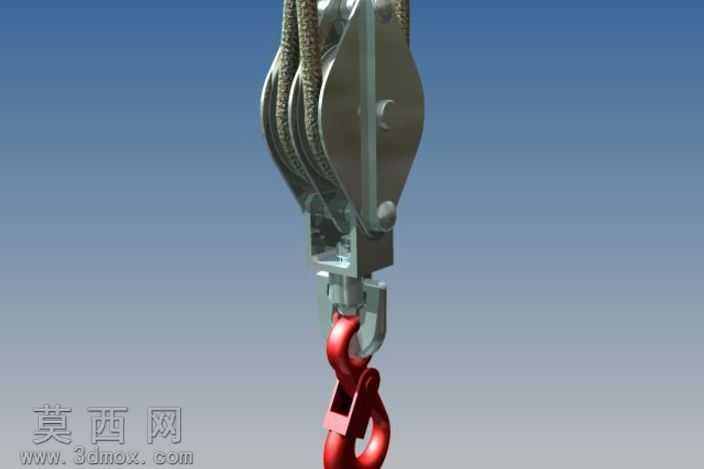

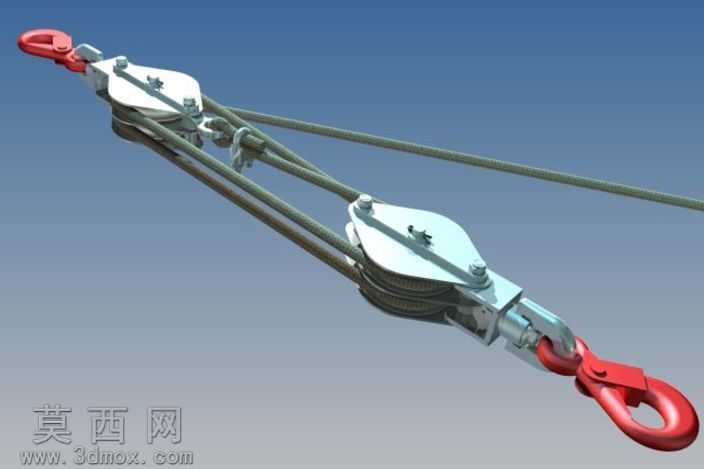

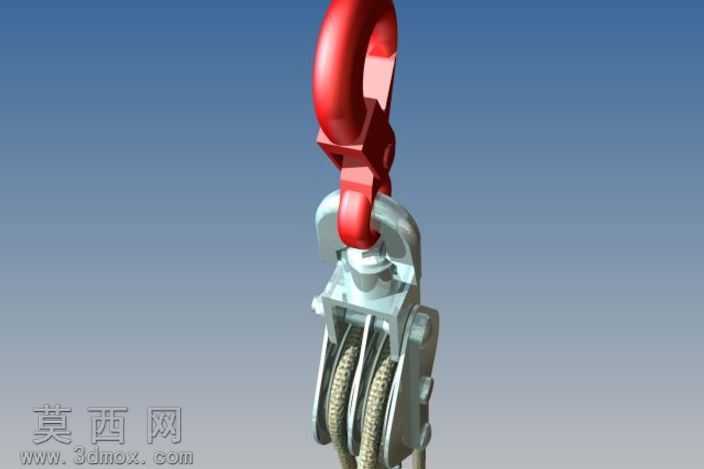

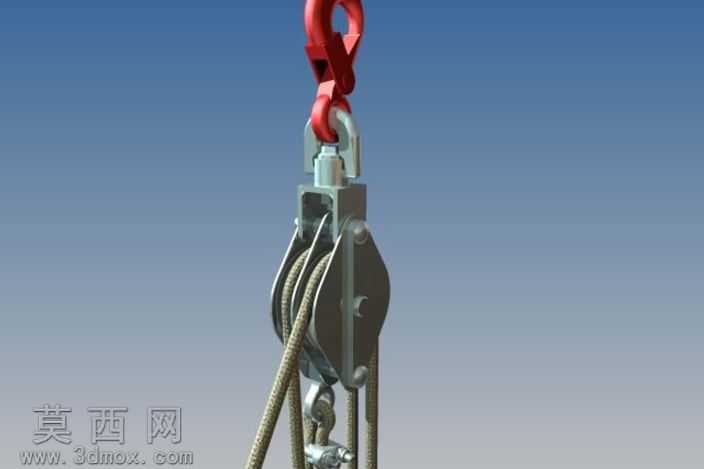

本作品为绳索攀爬式省力起重葫芦的三维参数化模型，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先依据4倍省力滑轮组的力学计算参数确定各滑轮的轮径、轴径、轮槽尺寸基准，再依次完成上下滑轮架、滑轮片、中心转轴、锁止卡扣、端部起重吊钩、绳索导向结构、张紧调节螺栓的独立零件建模。建模过程中对所有配合面添加了精确的几何约束，滑轮片与转轴间预留了符合实际装配要求的转动间隙，吊钩与滑轮架的连接部位还原了真实的铰接转动结构，绳索部分采用扫掠特征沿滑轮组的实际绕线路径生成，精准还原了4倍率滑轮组的绳索穿绕逻辑，确保模型可直接用于后续的运动仿真验证，不会出现结构干涉、穿模等问题。材质与渲染阶段，对不同零件匹配了对应真实工业材质：滑轮架采用镀锌铸钢材质，渲染时调整金属粗糙度参数还原镀锌层的亚光金属质感，添加轻微的使用磨损痕迹提升真实感；滑轮片表面做发黑防锈处理，赋予低反光度的深灰金属材质，轮槽部位做轻微的抛光质感还原绳索长期摩擦的表面状态；端部起重吊钩采用高强度合金结构钢，表面做喷塑红色防锈处理，渲染时添加轻微的漆面反光与颗粒质感，还原工业吊钩的真实外观，吊钩处的防脱卡簧单独赋予弹簧钢材质；绳索采用高强度尼龙复丝材质，调整纹理参数还原编织绳索的表面肌理与哑光质感；张紧螺栓等标准件赋予不锈钢亮面金属材质，清晰区分不同功能零件的视觉差异。结构设计上，该葫芦可沿固定绳索攀爬作业，通过上下两组滑轮的配合实现4倍的力放大比，无需额外动力即可手动完成较重载荷的提升作业，上下滑轮架间的可调张紧结构可适配不同直径的作业绳索，端部的安全吊钩带有防脱卡扣结构，避免吊装过程中吊具滑脱，整体结构紧凑便携，适用于户外无电源场景的小型起重、牵引作业。建模过程中所有零件均做了工程化倒角、圆角处理，去除了不符合加工工艺的尖锐棱角，各零件的尺寸参数均参考实际手动葫芦的行业标准设定，可直接导出工程图用于生产参考，也可用于起重作业场景的仿真演示、教学教具开发使用。
