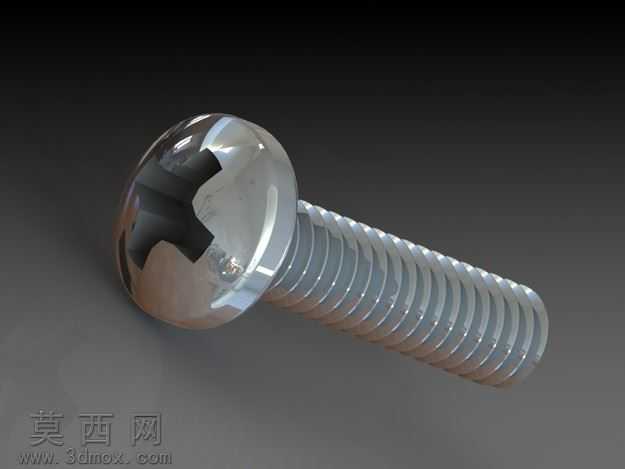

M2规格泛头菲利普机螺钉三维设计模型

本模型为M2规格泛头菲利普机螺钉的精准三维设计成果，建模过程严格遵循通用紧固件的尺寸规范，从头部轮廓到螺纹牙型均经过参数化校准，确保模型尺寸与实际量产标准件完全匹配。建模初期先梳理螺钉的结构组成，将其拆分为泛形螺钉头、菲利普驱动槽、光杆过渡段、全螺纹牙身四个核心结构模块，采用参数化建模逻辑搭建基础特征：首先绘制螺钉头部的泛形截面轮廓，通过旋转特征生成圆润的头部基体，保证头部边缘的倒角弧度符合装配时的沉孔适配要求；随后在头部端面绘制菲利普十字槽的精准截面，通过拉伸切除特征生成驱动槽结构，槽型的深度、夹角均严格对应菲利普槽的标准参数，确保与对应规格螺丝刀的配合精度。螺纹段建模采用螺旋扫描特征完成，先设定符合M2螺纹规格的螺距参数，绘制标准60度牙型截面沿螺旋路径扫描生成连续螺纹，牙顶与牙底的圆角过渡处理完全还原实际机螺钉的加工工艺特征，避免建模中出现尖锐棱角导致的渲染失真或3D打印适配问题。模型材质配置选用常见的碳钢镀锌材质，调整金属材质的粗糙度、反光度参数，还原镀锌螺钉表面的亚光金属质感，渲染阶段采用柔和的侧方打光，清晰呈现螺纹牙型的连续结构与头部槽型的细节特征，同时保留结构边缘的自然阴影，提升模型的真实感。设计过程中预留了族表参数接口，可通过调整螺杆长度参数快速生成同规格不同长度的系列化螺钉模型，满足不同装配场景的调用需求，模型各结构间无重叠、无破面，特征树逻辑清晰，可直接用于机械装配仿真、紧固件选型展示、产品装配动画制作等场景，也可作为标准件库的组成单元，为各类机械设计项目提供精准的紧固件模型支撑，减少设计人员重复绘制标准件的工作量，提升整体设计效率。
