标准渐开线直齿传动齿轮三维设计

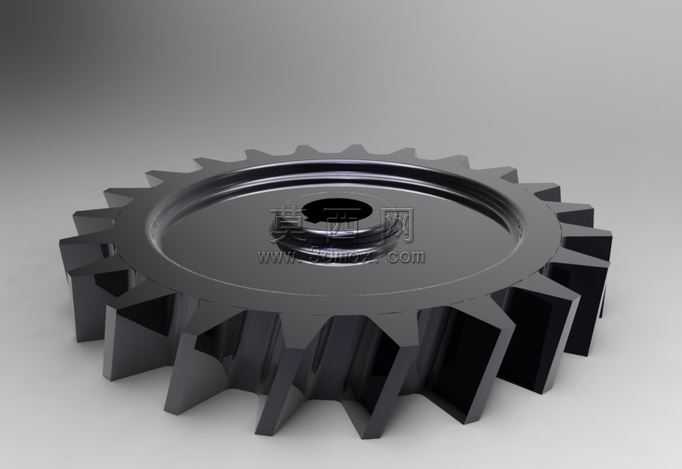

本作品为标准渐开线直齿圆柱传动齿轮的三维数字化模型，建模过程严格遵循机械设计手册中直齿圆柱齿轮的参数规范，首先通过参数化公式定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心参数，在三维建模环境中先绘制齿轮的分度圆、齿顶圆、齿根圆基准曲线，通过渐开线方程生成精准的齿廓轮廓曲线，再对单个齿槽轮廓进行阵列操作得到完整的轮齿分布结构。模型中心设计有带键槽的安装孔结构，键槽尺寸符合普通平键的国家标准，能够保证齿轮与传动轴装配时的周向固定，传递稳定扭矩。轮体部分采用辐板式轻量化结构，在保证整体结构强度的前提下减少了不必要的材料冗余，齿根处做了标准圆角过渡处理，可有效降低传动过程中的应力集中问题，提升齿轮的实际使用寿命。材质渲染阶段选用了合金结构钢的金属材质，调整了金属粗糙度、反射率参数，还原了钢制零件经过精加工后的金属质感，表面添加了细微的机加工纹理效果，让渲染效果更贴近真实工业零件的视觉表现。模型整体结构完整，所有尺寸参数均符合通用机械传动的设计规范，齿形精度满足常规啮合传动的设计要求，可用于机械传动系统的装配仿真、运动模拟、工程出图以及3D打印验证等场景，能够直观展示直齿齿轮的结构特点与装配逻辑，为机械设计相关的教学演示、方案验证提供精准的数字化模型支撑。
