多规格重型U型螺栓紧固夹具设计

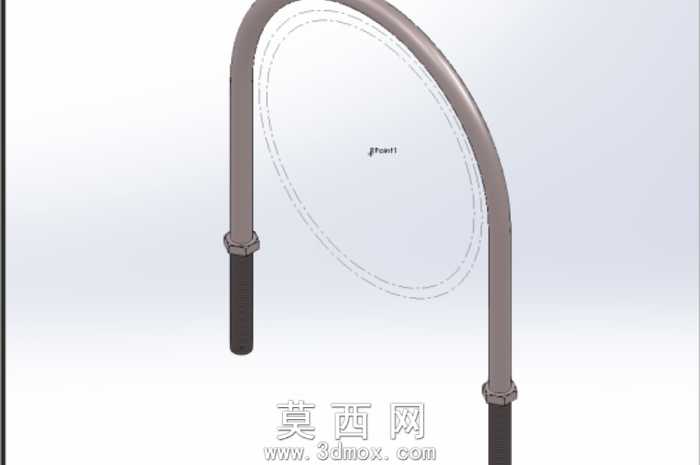

本作品为覆盖多规格配置的U型紧固夹具三维模型，建模阶段采用SolidWorks软件完成全参数化设计，通过全局变量关联U型弯管曲率半径、直杆段长度、螺纹段规格、螺栓公称直径等核心尺寸，可快速切换重型螺栓、光杆、标准件、大尺寸等不同配置，无需重复建模即可适配不同管径管件、不同厚度安装基座的夹持需求。模型结构分为U型弯管主体、两端螺纹段、配套锁紧螺母三个核心部分，建模时严格遵循机械设计标准，螺纹段采用精确扫描切除生成真实牙型，弯管与直杆过渡处做圆角应力释放处理，避免应力集中导致的结构失效。材质配置上，U型主体默认赋予高强度合金钢材质，表面做发黑防锈处理，螺母采用标准碳钢材质，渲染阶段添加金属磨砂质感、边缘倒角高光效果，还原工业紧固件真实外观。设计思路围绕通用工装夹具的适配性展开，摒弃传统单一规格U型螺栓的局限性，通过配置化设计覆盖从轻载光杆夹持到大载荷重型螺栓锁紧的全场景需求，模型各部分装配关系完全符合实际装配逻辑，螺母与螺杆的同轴度、弯管两端的平行度均做公差约束，可直接导出工程图用于生产加工，也可用于工业设备管路固定、工装夹持工位搭建等场景的装配模拟，验证不同工况下夹具的受力变形情况，为实际选型和安装提供可视化参考。
