带法兰安装座90度弯管结构设计

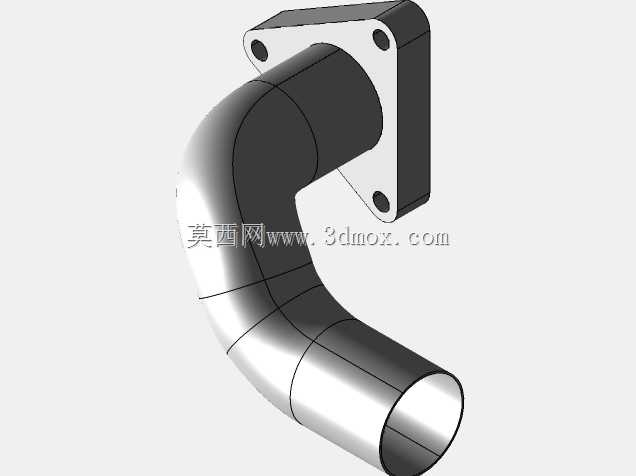

　　这款弯管结构主要面向紧凑型设备内部的管路转向布设场景，常见于小型动力单元的气路连接、液压系统回油管路排布，或是通讯基站设备内部的通风导气通路搭建，在安装空间局促、管路需要完成90度转向同时还要保证连接端密封可靠性的工况下适配性极强。从结构设计逻辑来看，整个零件采用一体化成型思路，安装端采用菱形法兰结构，四个安装孔对称分布在法兰对角位置，相比圆形法兰能在同等连接强度下减少占用的安装平面面积，适配设备侧壁、安装板上预留的窄小安装位；法兰与管身衔接位置做了加厚过渡处理，避免管路在受侧向力或是安装锁紧时出现应力集中导致的根部开裂问题。管身的弯曲段采用多段折线拟合圆弧的成型逻辑，弯曲半径控制在管外径的1.5倍，

　　既保证了管路转向时内部流体的通过性，减少直角转向带来的流阻损失，同时也兼顾了钣金折弯或是铸造成型时的工艺可行性，不会因为弯曲半径过小导致成型时管壁出现褶皱、壁厚减薄超差的问题。管身的自由端采用直口设计，可直接对接标准规格的软管、硬管接头，端口处做了0.5mm的倒角处理，方便管路插接装配，同时避免端口锐边割伤密封胶圈或是软管内壁。从安装边界来看，法兰安装面的平面度要求控制在0.1mm以内，保证安装后与对接面的密封贴合度，四个安装孔的位置度公差控制在0.2mm，适配M6规格的安装螺栓，安装时不需要额外调整对位，可直接穿入螺栓完成锁紧。整个弯管的轴向投影尺寸控制在较小范围内，安装后从法兰面到管端的垂直距离、水平距离都经过紧凑化设计，

　　不会和周边布设的其他零部件产生干涉，在设备前期布局布线阶段，可直接将该模型导入装配体，快速完成管路路径的规划，不需要额外做管路的自定义建模。在实际使用中，这款弯管可根据输送介质的不同选择对应材质，输送压缩空气时可采用ABS工程塑料注塑成型，输送液压油、冷却水时可采用铝合金压铸或是不锈钢焊接成型，法兰端面可根据密封需求加装O型圈密封槽或是平面密封垫，适配不同压力等级的管路系统。设计时还考虑到了管路的固定支撑需求，法兰本身就承担了管路的固定支撑作用，不需要额外在管身增加管夹固定点，减少了整机装配时的零件数量，也降低了后续维护时的拆装难度。管身的壁厚根据不同材质做了对应匹配，塑料材质时壁厚控制在3mm保证结构强度，金属材质时壁厚控制在1.

　　5mm兼顾轻量化与耐压能力，弯曲段的壁厚变化控制在原材料壁厚的10%以内，保证整个管路的耐压能力均匀，不会在弯曲位置出现承压薄弱点。在三维建模过程中，整个零件的特征参数都做了关联设计，修改管外径、弯曲半径、法兰尺寸时可直接通过参数驱动快速生成新的规格，不需要重新绘制草图，能快速适配不同通径需求的管路设计场景，大幅提升结构设计阶段的管路布设效率。
