餐饮用金属勺曲面结构三维设计

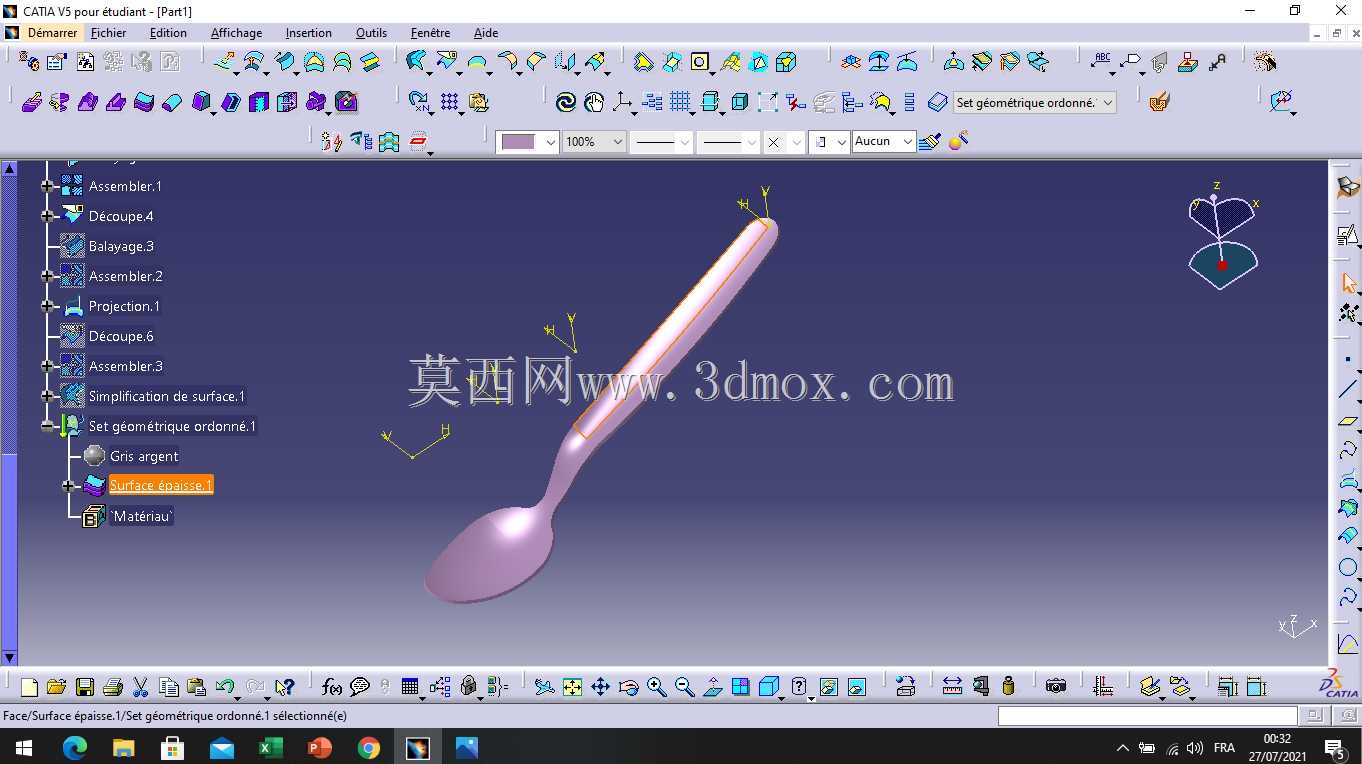

　　日常餐饮场景中使用的金属餐勺，看似结构简单，实则对曲面顺滑度、握持配重、接触边缘的处理有非常细致的工程要求，很多初学者在做曲面类零件练习时，常会选择餐勺作为入门载体，恰恰是因为它能覆盖从曲线搭建、曲面光顺、实体加厚到边缘倒角、表面质感处理的全流程曲面建模逻辑。从实际使用场景出发，餐勺的勺头部分需要兼顾盛取容量与入口舒适度，勺头的内凹曲面不能出现曲率突变，否则不仅盛取流食时容易出现挂壁残留，入口接触唇部时也会有明显的异物感，建模过程中需要先通过多组截面控制线搭建出勺头的基础曲面，再通过曲率分析工具反复调整控制点的权重，保证整个内凹面的G2连续，避免出现肉眼可见的棱线或者凹凸不平的区域。勺柄与勺头的过渡区域是整个建模的难点，

　　这个位置既要保证结构强度，避免日常使用中出现弯折变形，又要保证曲面顺滑过渡，不能出现生硬的拼接痕迹，实际设计中会采用渐变的截面过渡，从勺头的宽扁形态逐步收窄到勺柄的握持尺寸，过渡段的曲率变化要贴合人手握持时的指腹弧度，让使用者握持时能自然贴合，不会出现硌手的情况。从尺寸边界来看，常规家用餐勺的整体长度控制在160mm到180mm之间，勺头的最大宽度在40mm左右，勺柄的末端厚度控制在2.5mm到3mm，这个尺寸区间既能保证足够的结构强度，又不会因为整体过重影响使用手感，建模过程中做实体加厚时，需要注意不同区域的壁厚差不能过大，勺头盛取区域的壁厚控制在1.2mm左右，过渡到勺柄位置逐步加厚到2mm以上，

　　避免后续如果做注塑或者冲压成型时出现壁厚不均导致的缩痕、变形问题。勺体的边缘处理同样不能忽略，整个勺体的外边缘都需要做圆弧倒角处理，接触唇部的勺头上边缘倒角半径控制在0.8mm左右，保证接触时的顺滑度，勺柄末端的倒角半径可以适当放大到1.5mm，避免握持时剐蹭手掌。从表面处理的角度，金属餐勺的表面需要做镜面抛光或者拉丝处理，建模时需要保证曲面的法向统一，避免后续渲染或者加工编程时出现表面质感不一致的问题，曲面拼接的位置不能出现微小的缝隙或者重叠面，否则在做表面纹理映射时会出现明显的断层。很多新手在练习这类曲面零件时，容易陷入只追求外观形似的误区，忽略实际使用中的结构合理性，比如把勺柄做的过细导致强度不足，

　　或者勺头的深度过浅无法盛取足够的食物，或是过渡区域的曲率变化过于突兀导致握持不适，这些问题都需要在建模过程中结合实际使用场景反复调整参数，不能只盯着软件里的视觉效果。另外，这类曲面零件的建模思路也可以复用到其他同类的日用五金件设计中，比如汤勺、饭勺、餐具叉等产品的结构设计，核心都是通过控制线搭建基础曲面，再通过曲率分析保证曲面光顺，最后结合使用场景调整壁厚、倒角、过渡段的参数，让最终的模型既符合视觉上的美观要求，又能满足实际使用的功能需求。在做曲面质量检查时，除了常规的曲率梳、反射线分析，还可以模拟实际的握持受力情况，在勺头位置施加垂直向下的载荷，检查勺柄与勺头过渡位置的应力分布，对应力集中的区域适当加大过渡圆角或者调整局部壁厚，避免长期使用出现断裂变形。整个建模过程不需要复杂的高级命令，核心是对曲线控制点的把控，以及对产品实际使用逻辑的理解，脱离使用场景的曲面建模即使外观再顺滑，也无法满足实际的生产使用要求。
