手动快速夹紧台式虎钳结构设计

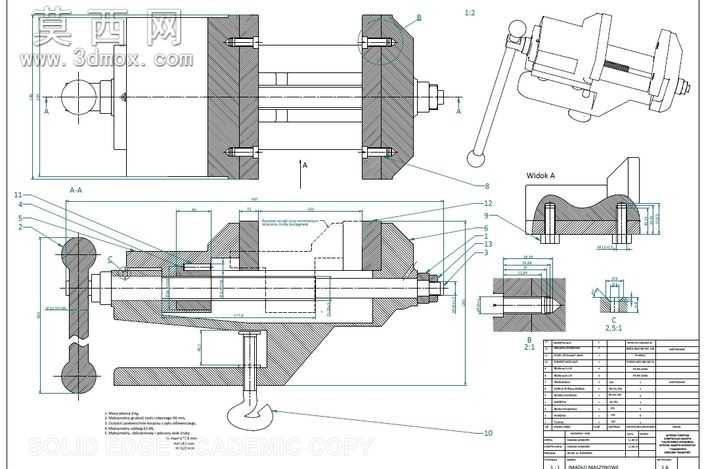

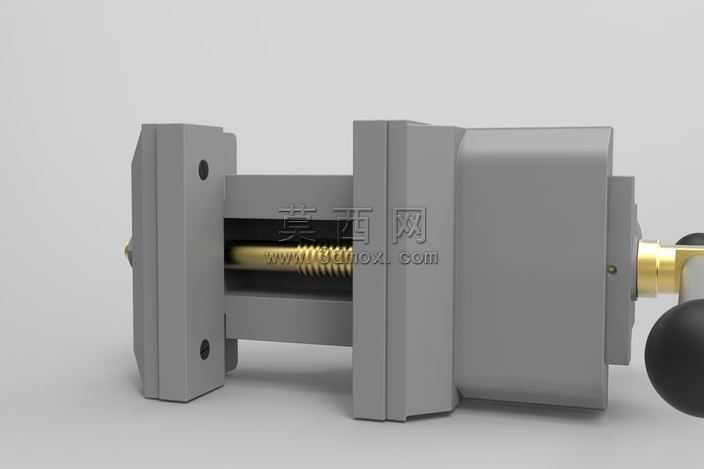

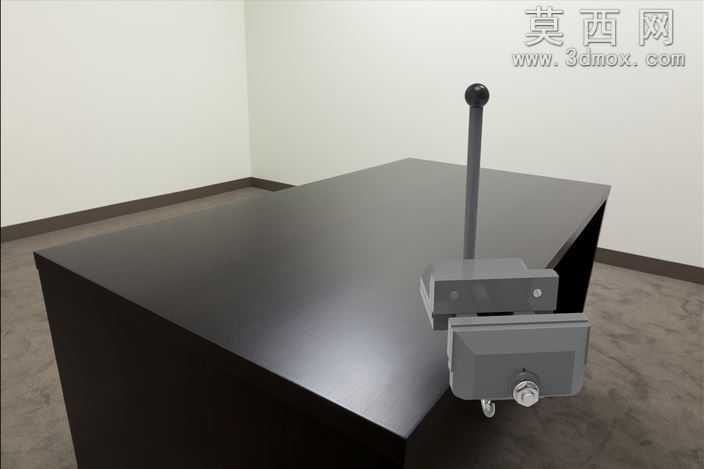

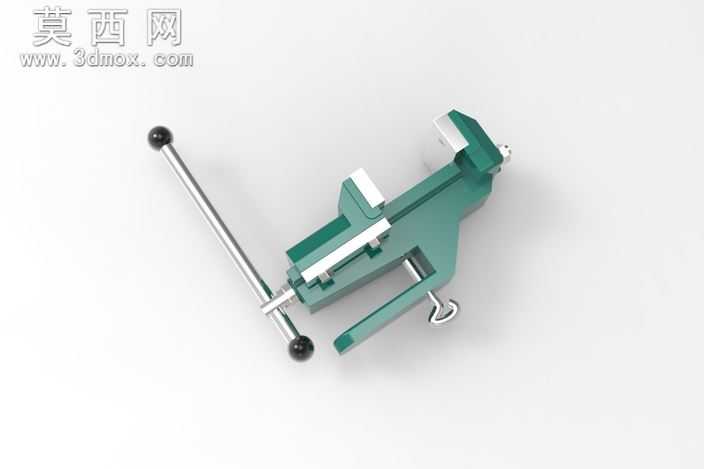

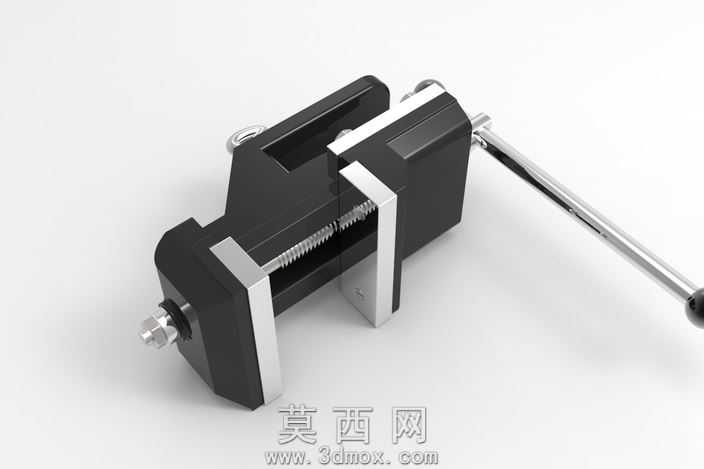

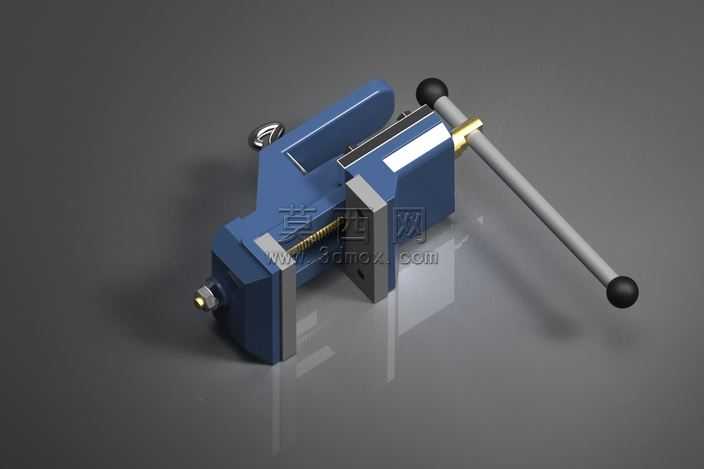

本作品为手动台式虎钳的三维建模设计，整体采用参数化建模方式完成，在三维建模过程中严格遵循机械加工的实际尺寸规范，对虎钳的各个组成部件进行了独立建模后完成整体装配，确保各部件之间的装配公差符合实际工装夹具的设计要求。模型主体结构包含固定钳身、活动钳身、传动丝杆、操作手柄、导向滑轨以及钳口夹板几个核心部分，固定钳身采用一体式厚重结构设计，底部预留有工作台安装定位结构，能够保证虎钳在夹持工件时的整体稳定性，避免夹持过程中出现晃动偏移。活动钳身与固定钳身之间通过矩形导向滑轨实现滑动配合，建模过程中对滑轨的配合间隙进行了合理设置，既保证活动钳身能够顺畅滑动，又避免间隙过大导致夹持精度下降。传动部分采用梯形丝杆传动结构，丝杆与活动钳身内部的螺母块配合，将手柄的旋转运动转化为活动钳身的直线进给运动，梯形丝杆具备良好的自锁性能，能够在夹持工件后保持夹紧力不会自行松脱，符合手动虎钳的实际使用需求。操作手柄采用两端带球头的长杆结构，球头设计能够提升操作时的握持舒适度，长杆结构可以利用杠杆原理放大操作力矩，让使用者无需施加过大的力即可获得足够的夹紧力。钳口位置设计有可更换的夹板结构，夹板表面加工有防滑齿纹，能够提升夹持工件时的摩擦力，避免工件在加工过程中出现打滑移位，同时夹板采用可拆卸设计，在齿纹磨损后可以单独更换，降低后期维护成本。材质渲染方面，钳身主体采用哑光蓝色金属漆材质，还原工业级铸铁虎钳的表面涂装质感，丝杆、手柄杆以及导向结构采用抛光金属材质，表现出钢材的金属光泽，钳口夹板采用淬火钢的深灰色金属质感，手柄球头采用黑色防滑橡胶材质，不同材质的区分渲染能够清晰展现各个部件的功能属性，也让整体模型的视觉表现更贴近真实产品。整体设计在保证结构功能完整的前提下，对各个部件的外形进行了优化，去除了不必要的冗余结构，既符合工业产品的实用性要求，也兼顾了外观的简洁规整，可作为工装夹具设计参考、机械结构教学演示以及相关产品开发的三维参考模型使用。
