槽型托辊带式输送机驱动段结构

项目分类:输送机 发布时间:2022-06-09 ID:647557
  • 槽型托辊带式输送机驱动段结构
  • 槽型托辊带式输送机驱动段结构
  • 槽型托辊带式输送机驱动段结构

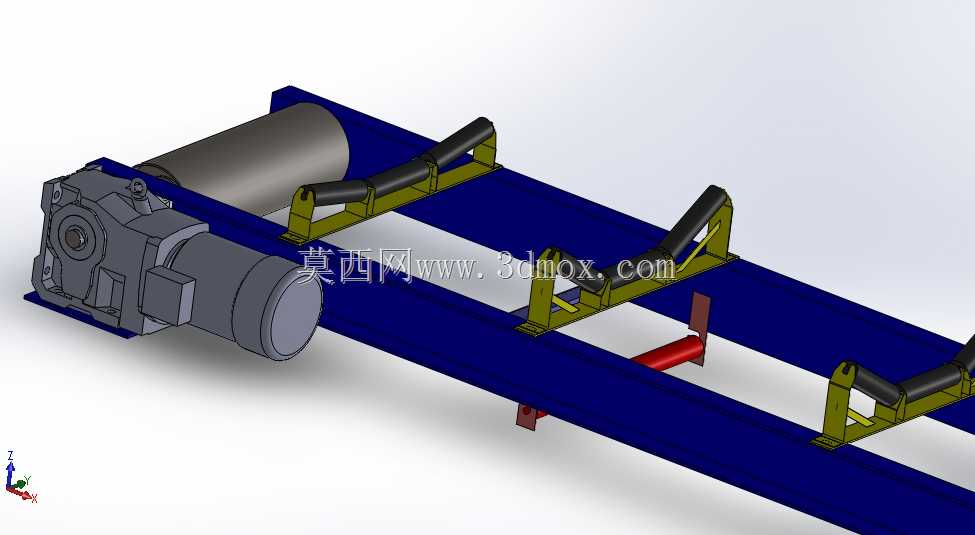

  该三维结构呈现的是带式输送设备中靠近驱动端的一段机架总成,主要用于工厂内部散料、包装件或成件物料的连续水平输送。结构主体由两根平行布置的纵向主梁构成承载框架,主梁采用长条形型钢截面,沿输送方向延伸,为滚筒、托辊组、驱动装置及附属支撑件提供安装基准。驱动端布置有大直径滚筒,滚筒外侧同轴连接减速驱动单元,电机与减速箱体通过法兰或支架固定在机架端部,动力经减速器输出后带动滚筒旋转,依靠滚筒与输送带之间的摩擦牵引带面运行。

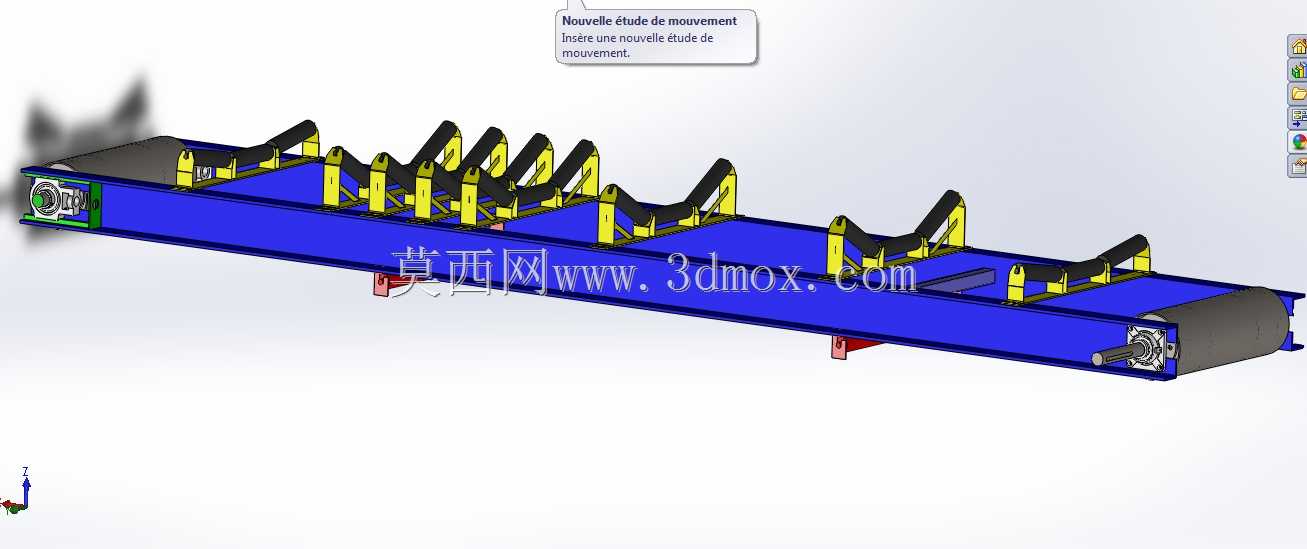

  沿主梁上侧间隔安装槽型托辊支架,支架采用折弯焊接件形式,每组支架承载三枚托辊,两侧托辊向外倾斜、中间托辊水平布置,共同形成凹槽形承载断面,使输送带在承载物料时维持槽型状态,增加物料容纳截面并限制散料侧向撒漏。托辊支架通过螺栓或焊接方式与主梁连接,支架位置可依据输送距离、物料堆积密度及带面垂度要求进行间距调整;在受料冲击较大的区段,通常会加密托辊布置或选用缓冲托辊,以降低带面局部变形和辊子冲击载荷。

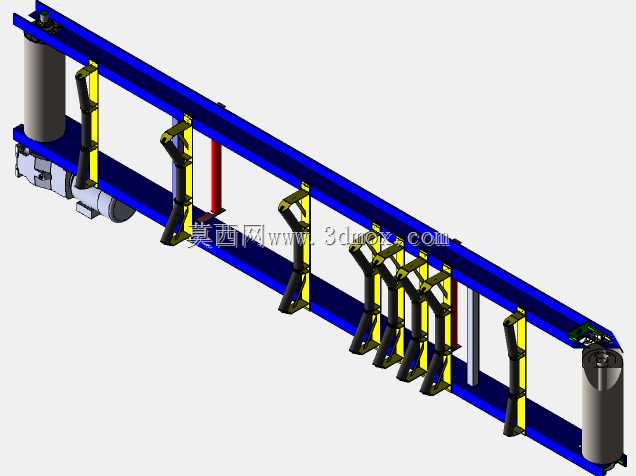

  机架下部可见回程支承构件,用于承托空载侧输送带,使下分支带面在返程过程中保持平直,避免带面下垂过大造成跑偏或与机架摩擦。主梁侧面还设置有小型限位与导向附件,可用于安装跑偏挡辊、清扫器、导料槽或安全防护支架。驱动单元与滚筒之间的连接区域预留了检修空间,减速箱和电机的外轮廓在建模中完整保留,便于在总装阶段校核驱动包络、联轴器位置以及维护拆卸路径。

  从现场布置角度看,这类输送机常见于矿山、砂石料场、粮食仓储、港口散货转运、装配生产线和车间物流工序中。承载段可根据物料特性选择平形或槽形断面:输送颗粒、粉末、块状物料时采用槽型托辊,能够提高输送能力并抑制物料滚落;输送箱件、托盘或成件产品时,则可改用水平托辊或平板支承。驱动端通常设置在卸料侧,以提高牵引效率;当输送距离较长或提升高度较大时,还需配合张紧装置、改向滚筒、制动器和逆止器,防止停机后带面逆向滑动。

  建模时以主梁中心线作为输送方向基准,滚筒轴线与主梁方向保持垂直,托辊组安装面需相对机架对称布置。槽角、托辊辊径、支架跨距和滚筒直径之间需要协同:槽角过大容易增加带边附加应力,槽角过小则槽型承载能力不足;辊径过小会提高带面弯曲频率,辊间距过大则会造成带面垂度增加。驱动滚筒的外径、轴伸长度和减速器输出中心高共同决定端部支架高度,机架地脚位置则需结合土建预埋板或支腿间距确定。

  该模型保留了电机、减速器、滚筒、主梁、槽型托辊组和下部回程支撑等关键外形,可用于输送线方案布置、干涉检查、维护空间评估以及非标机架细化设计。在设备选型阶段,设计人员可据此核对驱动包络与车间通道、护栏、落料斗之间的安全距离;在详细设计阶段,可进一步补充滚筒轴、轴承座、螺栓连接、张紧行程、清扫器和导料槽等结构,使整机由方案模型转化为可出图、可制造、可安装的输送设备。
