双工位翻转卸料辊道输送工作站

　　该工作站面向箱体、托盘件或规则块状工件的连续输送与末端转位卸料场景，常见于装配线末端、仓储分拣段、机加工件流转区以及包装前整理工位。整套设备由水平辊道输送段、双立柱支撑机架、两组翻转承料斗以及连杆式翻转执行机构组成，工件沿辊道进入工位后，由翻转机构带动承料斗完成抬升、倾转动作，将工件按指定姿态导出至下游料箱或转接工位，替代人工反复搬抬翻面的作业方式。

　　从布局边界来看，水平辊道段沿车间通道方向延伸，支腿采用可调脚杯落地固定，支腿间距按辊子跨距与工件承重分配，长向布置时可多段拼接；双立柱翻转架位于辊道末端侧方，立柱垂直高度高于辊道面，为料斗翻转提供回转空间。现场安装时需在立柱外侧预留倾转安全余量，料斗最大翻转角度位置不得与周边护栏、设备干涉，辊道进料侧保留工件上料与人工检视空间，立柱后侧预留执行元件维护通道。辊道面高度按人机作业或前后设备对接高度设定，支腿脚杯可在小范围内补偿地面不平，立柱底座通过膨胀螺栓与地面固结，承受翻转过程中的偏载力矩。

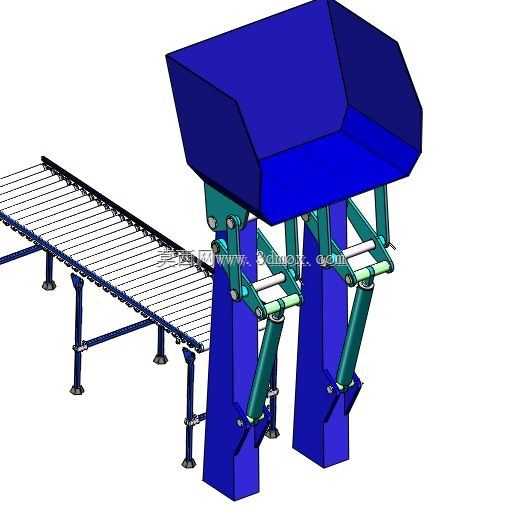

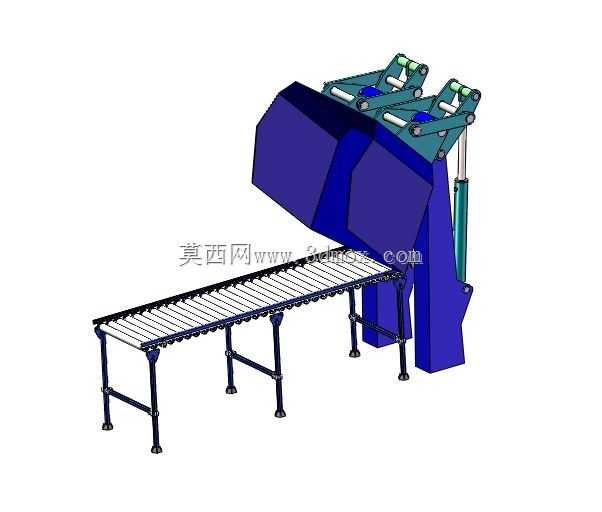

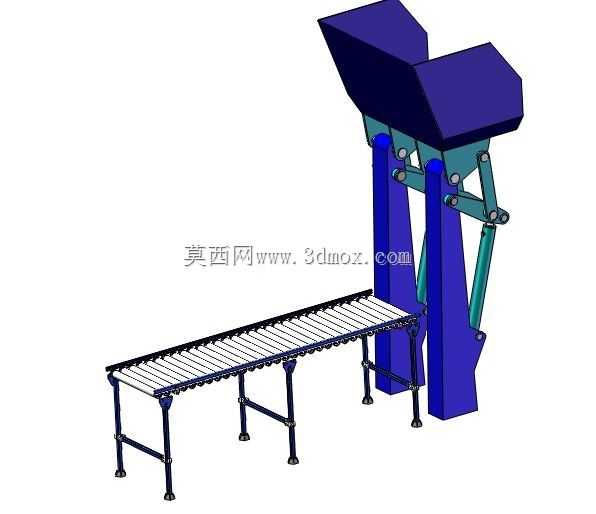

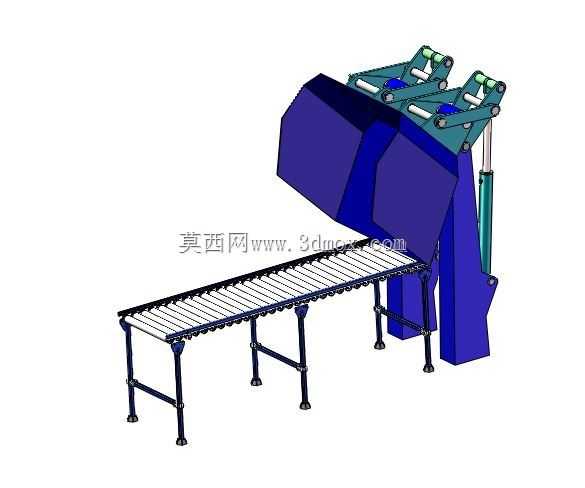

　　辊道输送段采用密集辊子排布，辊子两端装配在型材或折弯侧板的轴承位内，工件依靠辊子滚动前移，摩擦阻力小，适配底面平整的工件；支腿之间设置横向拉杆与斜撑，避免长辊道在重载下出现侧向晃动。翻转部分的核心为两组对称布置的承料斗，料斗采用折弯板拼焊成兜状结构，上口敞开便于承接工件，背部与回转摇臂刚性连接；立柱顶端布置铰接转轴，摇臂、连杆与斜置的执行元件构成多杆联动机构，执行元件伸缩时推动摇臂绕转轴回转，料斗随之一同完成倾转。连杆点位经过运动轨迹校核，保证料斗在承接位时开口朝上贴合辊道出料端，翻转到卸料位时开口朝向导出方向，行程末端设置机械限位缓冲，避免冲击。

　　结构设计上，立柱采用厚板拼焊的箱型截面，抵抗翻转偏载产生的弯曲与扭转；铰接点全部配置销轴与自润滑衬套，承受径向载荷的同时便于长期运行后更换磨损件；执行元件两端采用铰接安装，可随机构摆动自动补偿角度偏差，避免活塞杆受径向力。料斗与摇臂之间设置加强筋板，焊缝沿受力方向连续布置，针对工件磕碰区域可额外贴附耐磨衬板。辊道侧板与支腿采用螺栓装配式连接，方便运输时分段进场、现场拼装，也便于后续按生产线长度调整辊道段数量。

　　实际选型与建模时，需先明确单件工件重量、外形尺寸与每小时流转节拍，以此确定辊子直径、辊距、支腿跨距以及翻转执行元件的推力行程；若工件为易碎件，可在料斗内侧铺设缓冲垫层，辊道端增设减速挡停机构，保证工件精准停在承接位置。三维建模过程中需重点验证运动包络：模拟料斗从水平承接到最大倾转角度的全行程，检查料斗、摇臂、连杆与立柱、辊道之间无运动干涉，核算铰接点受力与立柱底座的地脚抗倾覆载荷，同时确认工件在料斗内翻转时不会因离心作用脱出。整机将输送、定位、翻转卸料功能整合在同一工位，结构模块化，维护点集中在铰接销轴与执行元件处，适配多品种中小批量生产线的柔性流转需求。
