齿轮联动夹持伺服机械手底座结构

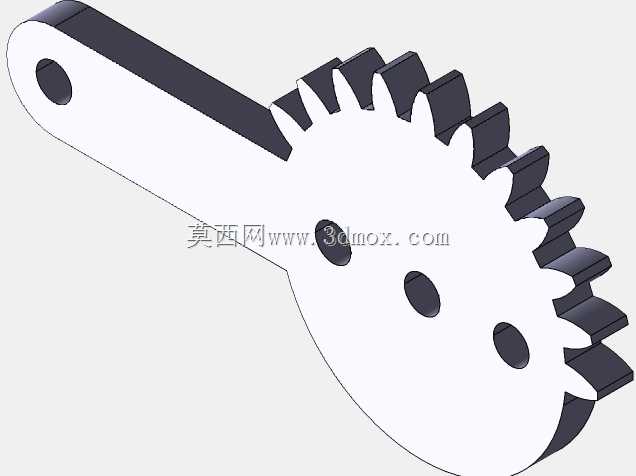

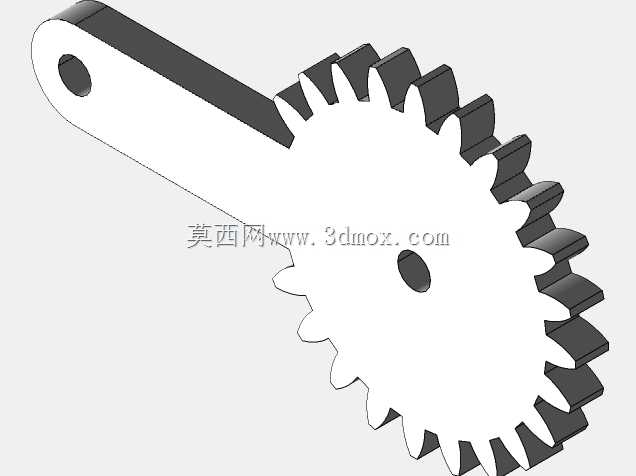

　　该结构围绕小型自动化夹持执行端展开，核心由带齿盘的回转件与长条形摆臂组合而成，齿盘周向均匀分布渐开线轮齿，中心设置贯通安装孔，摆臂一端开设同轴铰接孔，二者通过齿啮合传递扭矩，实现夹持动作的动力传递与角度调节。在3C电子装配流水线的工位上，这类构件常作为伺服夹持机械手的末端底座，配合伺服电机输出轴与齿盘中心孔锁紧，当电机驱动齿盘回转时，轮齿带动摆臂绕铰接孔摆动，进而驱动夹爪完成工件的取放、定位动作，适配轻薄电子元器件、小型通讯零件的高速搬运场景。

　　从设计思路来看，齿盘采用等分布齿的结构，优先保证啮合传动的平稳性，轮齿齿形按通用渐开线参数建模，齿顶、齿根处做圆角过渡，避免往复摆动过程中应力集中导致齿面崩损；摆臂采用等厚度长条板式造型，在保证抗弯强度的前提下削减整体重量，降低伺服驱动的负载惯量，提升夹持动作的响应速度。安装边界方面，齿盘中心孔为标准轴孔配合尺寸，可直接适配常用微型伺服电机的输出轴径，摆臂端部铰接孔预留销轴安装间隙，周边无突出干涉结构，整体厚度控制在紧凑区间，能够嵌入狭小的设备工位空间，无需额外改造周边机架。

　　实际工况中，该底座承担传动与支撑双重作用，齿盘与摆臂的啮合侧隙经过建模阶段的合理预留，既保证传动无卡滞，又能控制夹持动作的重复定位精度；板式摆臂的受力方向沿臂身长度方向传递，截面抗弯模量经过匹配，在夹持额定重量工件时不会出现明显挠曲变形。相较于连杆式夹持传动结构，齿轮啮合传动的传动比恒定，摆臂摆动角度与伺服电机转角呈线性对应关系，便于电控系统通过脉冲信号精准控制夹爪开合幅度，适配不同尺寸工件的夹持需求。

　　建模过程中，齿盘的轮齿采用阵列特征生成，保证所有轮齿的齿形、齿距一致性，中心孔与齿盘外圆设置同轴度约束，摆臂的铰接孔与臂身侧面设置平行度约束，装配时两构件的啮合中心距严格按理论齿侧间隙设定，转动副处预留润滑间隙，长期运行下可通过加注润滑脂降低齿面磨损。该结构无需复杂的铸造工艺，采用板材线切割或数控铣削即可加工成型，制造成本低、维护更换便捷，广泛适用于桌面级自动化机械手、小型装配专机的夹持执行模块，在通讯工具组装、小型电子产品分拣等场景中能够稳定完成高频次的夹持转运作业。
