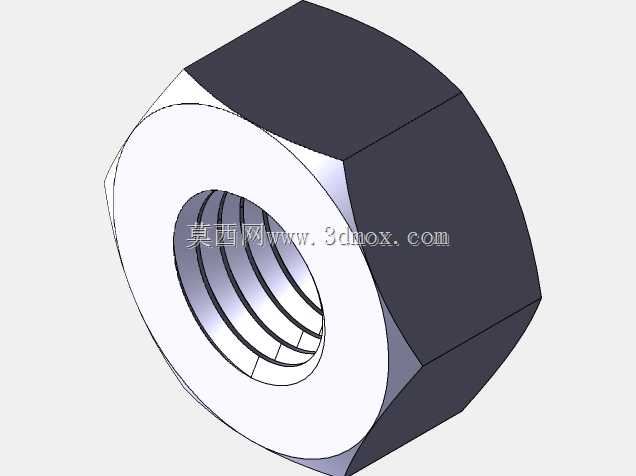

M5规格六角锁紧螺母精密结构造型

　　在日常的机械装配场景里，六角螺母是出现频率最高的螺纹紧固件之一，这款M5规格的六角螺母，适配公称直径5mm的公制粗牙螺栓，整体厚度控制在5mm，对边宽度按照常规M5螺母的标准尺寸设计，在狭小的设备安装空间里也能留出足够的扳手操作余量。做这款三维造型的时候，最先敲定的不是外轮廓，而是内螺纹的参数匹配：M5粗牙螺纹的螺距为0.8mm，建模时先在内孔圆柱面上按照牙型角60度的公制螺纹规范切削出连续螺旋牙型，牙顶和牙底都做了微小的圆角过渡，既符合实际冷镦加工的工艺特征，也避免了三维模型里出现尖锐棱边导致的应力集中误判。很多新手建模时容易忽略螺纹起止端的收尾结构，实际量产的螺母不会让螺纹在端面处戛然而止，入口处会有一小段不完整的导向牙，

　　方便螺栓对准旋入，出口端也会有轻微的倒角，去除冲压或攻丝产生的毛刺，装配时不会刮伤螺栓的螺纹表面。外六角的六个侧面两两平行，相邻侧面夹角严格保持120度，这个外形设计完全是为了适配标准开口扳手、套筒或者梅花扳手的夹持需求，拧紧过程中扳手和螺母侧面能形成足够大的接触面积，不会出现打滑圆角的情况。螺母的两个端面都做了0.5mm左右的45度倒角，一方面是去除加工锐边，工人徒手装配时不会划伤手指，另一方面当螺母贴合被连接件表面时，倒角可以避开零件表面的微小凸起、焊渣或者涂装残留，保证整个端面能平整压紧在支撑面上，不会出现偏斜导致的预紧力不均。从应用场景来看，这款M5螺母的适配范围非常广，小到消费电子的内部支架固定、3D打印机的型材框架组装，

　　大到通讯设备的机箱钣金连接、小型自动化设备的传感器安装座锁紧，都能看到同规格螺母的身影。选型的时候需要注意，5mm的厚度属于薄型螺母的范畴，适合安装空间轴向尺寸受限、预紧力要求不算极端的场合，如果是振动较大的工况，通常会搭配平垫圈和弹簧垫圈一起使用，平垫圈用来分散螺母对被连接件的压应力，避免较薄的钣金或者塑料件表面被压出凹痕，弹簧垫圈则靠开口的弹力提供防松摩擦力，防止设备运行过程中螺母因为振动松脱。建模过程中对外六角的棱边也做了符合实际的处理，真实的冷镦螺母棱边不会是绝对尖锐的直角，都会有极小的铸造圆角，在三维软件里给所有外棱添加R0.2左右的小圆角，渲染出来的效果和实物的视觉质感高度一致，也能在后续做装配干涉检查时，

　　避免因为理论尖角和相邻零件发生误报干涉。内螺纹的长度和螺母整体厚度保持一致，全程都有完整的螺纹牙型啮合，螺栓旋入之后，整个螺纹副的接触长度足够，能充分发挥M5螺纹的连接强度，不会因为啮合牙数太少导致螺纹滑牙。在做整机装配的布局阶段，工程师可以直接调用这个螺母模型，提前核算扳手的活动空间：M5六角螺母的对边尺寸为8mm，使用开口扳手时，需要在螺母侧面留出至少3mm的扳手插入空间，轴向则要留出足够的螺栓穿入长度，保证螺栓旋出螺母端面2到3个牙距，达到标准的螺纹啮合长度要求。很多通讯类手持设备的内部结构里，螺丝柱的高度往往设计得非常紧凑，这时候薄型的M5六角螺母就比厚螺母更有优势，不会额外占用过多的轴向空间，同时六角外形相比圆螺母，不需要在安装位额外做防转卡槽，直接靠扳手夹持就能完成拧紧，装配工序更简单。从加工工艺的角度反向验证模型结构，这款螺母的外形完全适合采用冷镦工艺批量生产：线材下料之后，在冷镦机里一次锻压出六角外形和两端的倒角雏形，再经过攻丝工序加工内螺纹，最后做表面镀锌或者发黑处理，整个生产流程材料利用率极高，单件成本很低，完全符合通用标准紧固件的量产需求。模型里没有多余的异形结构，所有尺寸都贴合通用紧固件的规范，不管是用来做设备的装配演示、爆炸视图动画，还是导出工程图指导采购选型，都能直接匹配实际的采购件参数，不会出现三维模型和现场买到的实物尺寸不符、装配时发生干涉的问题。
