药用胶囊瓶与外包装纸盒结构设计

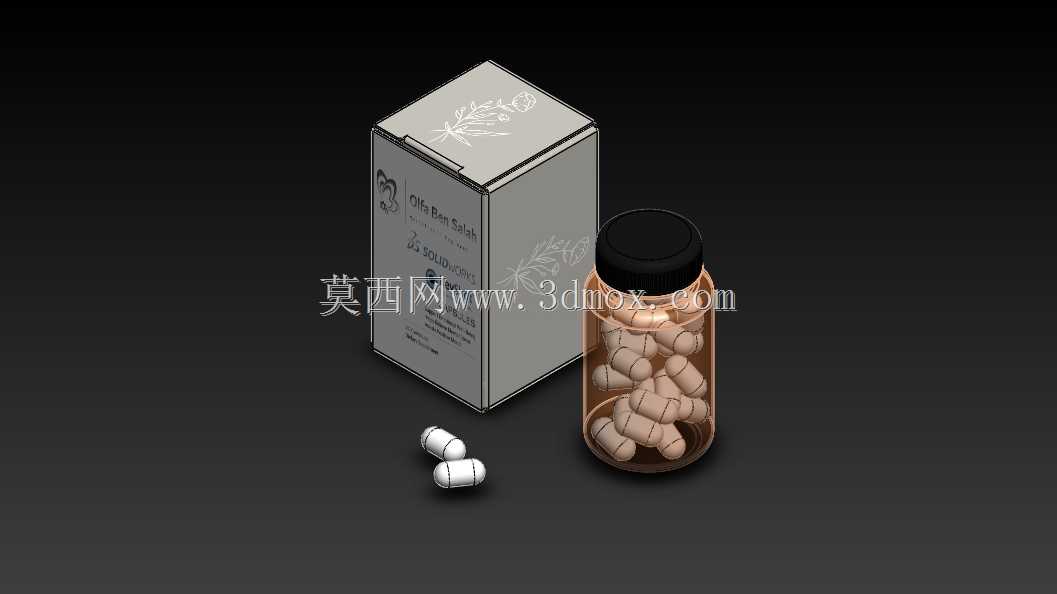

　　这套三维结构围绕口服胶囊产品的终端包装展开，包含棕色避光药瓶、黑色旋盖、两枚胶囊以及翻盖式外包装纸盒，适合用于保健品、膳食补充剂、非处方药品等产品的包装方案评审。建模时没有把外观渲染当作唯一重点，而是把瓶体、瓶盖、纸盒和内容物之间的装配关系放在前面处理，使后续做结构干涉检查、包装尺寸核算和陈列展示时都能直接调用。

　　棕色瓶身采用圆柱瓶肩过渡形式，瓶壁厚度在模型中按常见吹塑或注塑药瓶的比例保留，瓶口设置外螺纹段，与黑色旋盖形成闭合配合。瓶盖顶面为平面，侧壁带有细密防滑纹理，实际生产中可对应滚花或竖向筋条，便于消费者在手部干燥或轻微受力时拧开。瓶口直径、瓶身直径和瓶高之间保持较紧凑的比例，既保证胶囊装填数量，又避免外包装纸盒出现过多无效空隙。瓶底设置平底承托面，能够在货架、桌面或自动装盒输送线上稳定直立，减少倾倒对贴标和装箱工序的影响。

　　胶囊件以常见两节套接结构表达，外形为长圆胶囊，端部圆弧过渡，表面无复杂分型特征。虽然展示中只放置两枚胶囊，但在结构验证时可通过阵列或装配复制模拟瓶内填充状态，用于判断瓶身有效容积、胶囊堆叠姿态以及瓶口通过性。胶囊位于瓶体前方时，也能直观呈现内容物尺寸与瓶体口径之间的关系：瓶口内径必须大于胶囊最大径向尺寸，并保留装填和倒出时的摆动余量，避免自动化灌装机在落料过程中出现卡滞。

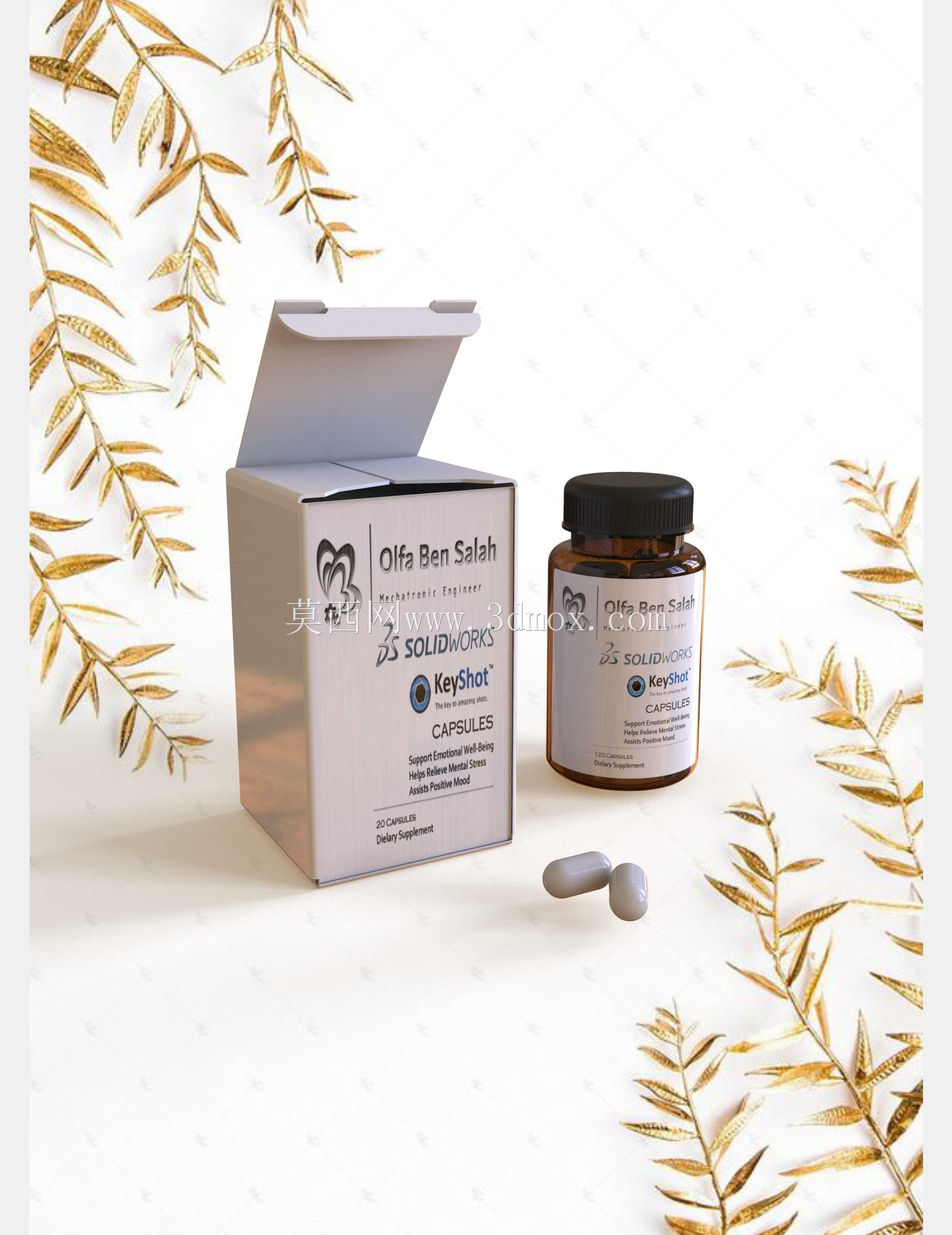

　　外包装纸盒采用直立翻盖盒型，盒体由前板、后板、左右侧板、顶盖和内折摇盖构成。盒盖通过后板上沿的折线翻转，前侧设有插入式舌片，闭合后舌片进入前板内侧，形成完整的零售包装外观。纸盒内宽、内深和内高按照药瓶最大外轮廓加缓冲间隙设定，瓶体放入后不会在盒内大幅晃动，同时纸盒侧壁不需要额外内衬即可保持基本定位。若进入量产阶段，可在该模型基础上继续增加纸托、说明书折页或防伪封签，以适应不同药品包装线的装盒方式。

　　从使用场景看，该类包装既要满足仓储堆码和运输防护，也要兼顾药店货架、电商详情页和产品摄影中的视觉呈现。棕色瓶体能够降低光线透过率，对光敏内容物形成保护；黑色瓶盖与浅色纸盒形成明显对比，便于用户识别开启位置。纸盒正面预留了较大的平面区域，可承载品牌标识、成分说明、容量信息和监管标识；侧面窄面则适合布置条码、批号或追溯码。建模时将纸盒折边、搭接缝和盖口间隙保留出来，能够帮助平面设计人员判断图文避让区，避免关键文字压在折线或插舌位置。

　　尺寸边界方面，药瓶的最大外径决定纸盒内宽与内深，瓶盖外径略大于瓶口但小于瓶身最大轮廓，纸盒总高度则由瓶高、盖高以及顶部摇盖折叠空间共同决定。纸盒展开后，各板件通过折线连接，三维状态下的棱角位置对应纸板折弯线，设计时需要控制纸板厚度对内角尺寸的影响。若采用自动糊盒和自动装盒工艺，盒坯撑开后的开口尺寸应略大于瓶体对角导入尺寸，瓶体进入盒腔时才能依靠导向边顺利落位。

　　结构细节上，瓶身标签区保持连续圆柱面，有利于卷标设备贴附；纸盒顶盖开启角度受后板折线限制，翻起后不会与盒体背面发生干涉。瓶盖与瓶口之间可根据需要增加密封铝箔或内衬垫片的位置，模型中虽未单独展开密封件，但螺纹段高度和盖内深度已经预留了装配空间。整体方案把药品包装中常见的瓶、盖、胶囊、纸盒四类对象放在同一装配坐标下，能够用于包装结构教学、产品展示动画、装盒工位概念验证以及零售外观方案对比。
