翻盖式药品外包装纸盒结构设计

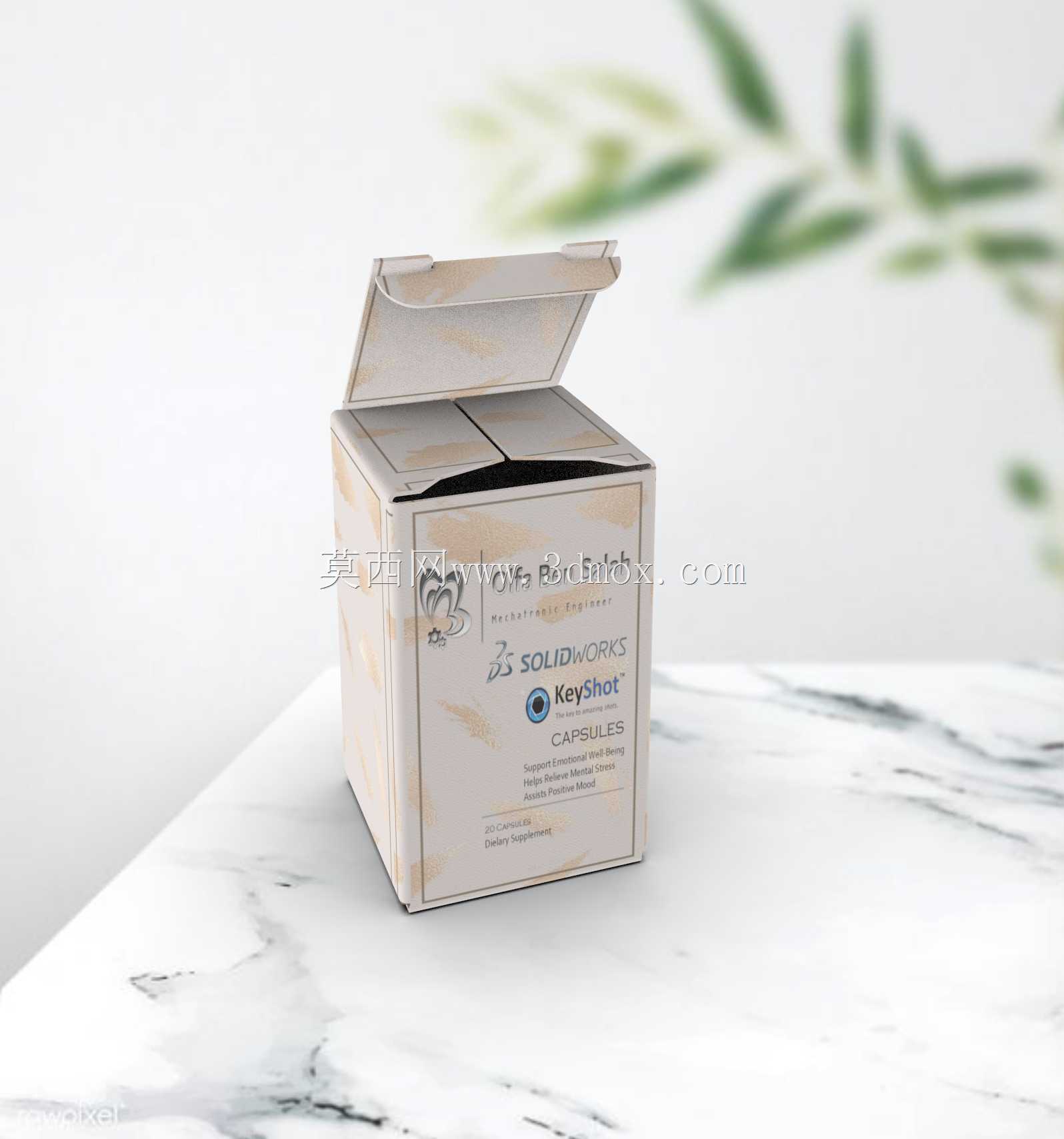

　　该作品呈现的是一款面向胶囊类制剂零售与陈列场景的翻盖式纸质外包装盒，整体采用立式方正盒型，盒盖通过后侧一体压痕折边与盒身连接，开启后可完整露出内部容纳空间，闭合时盖体前缘与盒身正面上沿齐平贴合，无额外锁扣结构，依靠纸板弯折后的弹性张力维持闭合状态，适配常规自动化装盒生产线的折页、封盒工序。

　　从实际应用场景来看，这类盒型广泛用于非处方胶囊、保健制剂、医用敷料等小型医药产品的终端包装，既承担产品防护、信息承载的基础功能，也需要在药店货架、电商快递流转过程中保持外形挺括，避免挤压变形导致内部药瓶或泡罩板受损。盒体内部预留的容纳空间可适配标准小型药用瓶、铝塑泡罩板组合装，内壁无多余凸起结构，装填时工件可直接从上方开口置入，无需侧向插装，适配人工装填与高速自动装盒机的料道推送逻辑。

　　结构设计层面，盒身采用典型的管式折叠纸盒展开逻辑，四块侧面板通过压痕线围合形成矩形截面，底部通过四片折翼互相插合锁固，无需粘接即可形成稳定承托底面，展开后为单一平面纸板坯料，便于模切加工与仓储运输，堆码时可将扁平坯料逐层叠放，大幅减少空盒存储占用空间。盒盖与盒身连接的后侧压痕线做了压线深度优化，既保证反复开启弯折时不会出现纸板断裂，也能让盖体在开启到约九十度角度时保持悬停状态，方便使用者取用内部药品后无需手扶盒盖即可完成取放操作。

　　外形尺寸方面，盒体整体为近似正方体的立式比例，高度方向略大于底面边长，该比例设定一方面匹配常规胶囊瓶的高度尺寸，避免盒内出现过多无效空余空间，另一方面在货架陈列时单盒占用底面积更小，同层货架可摆放更多产品。盒壁纸板厚度选取适配常规白卡纸或微瓦楞纸的加工范围，折边处的让位间隙在三维建模时已做预留，避免实际折叠时相邻面出现干涉、鼓包问题。盒体正面预留了大面积平整区域，可用于印制药品名称、规格、批号、有效期等法定标识信息，侧面窄边区域可排布条形码、追溯码，满足医药包装的标识读取要求。

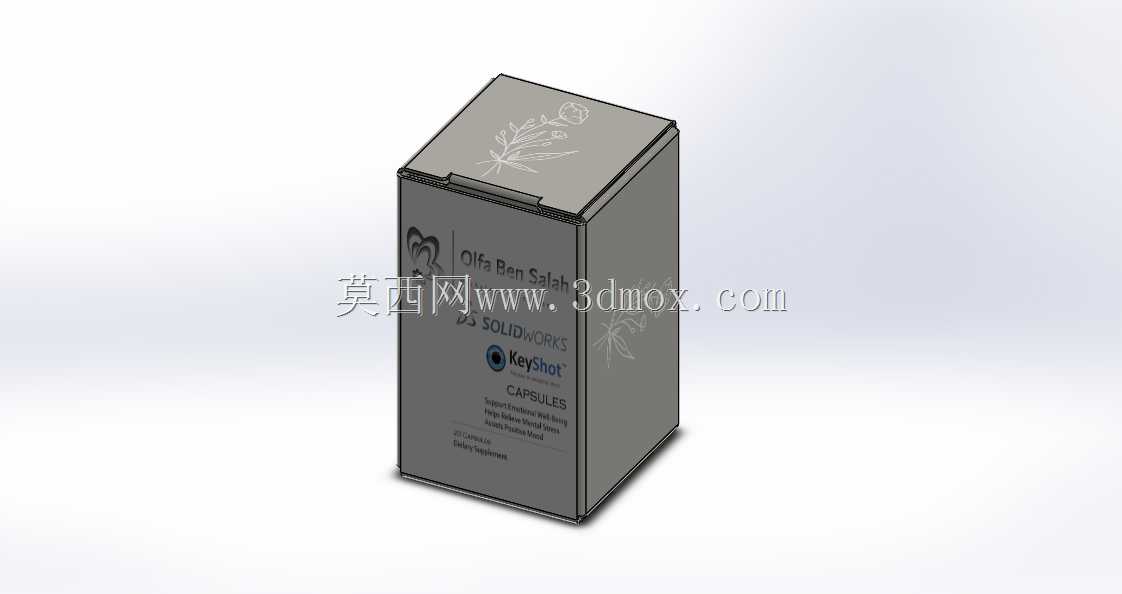

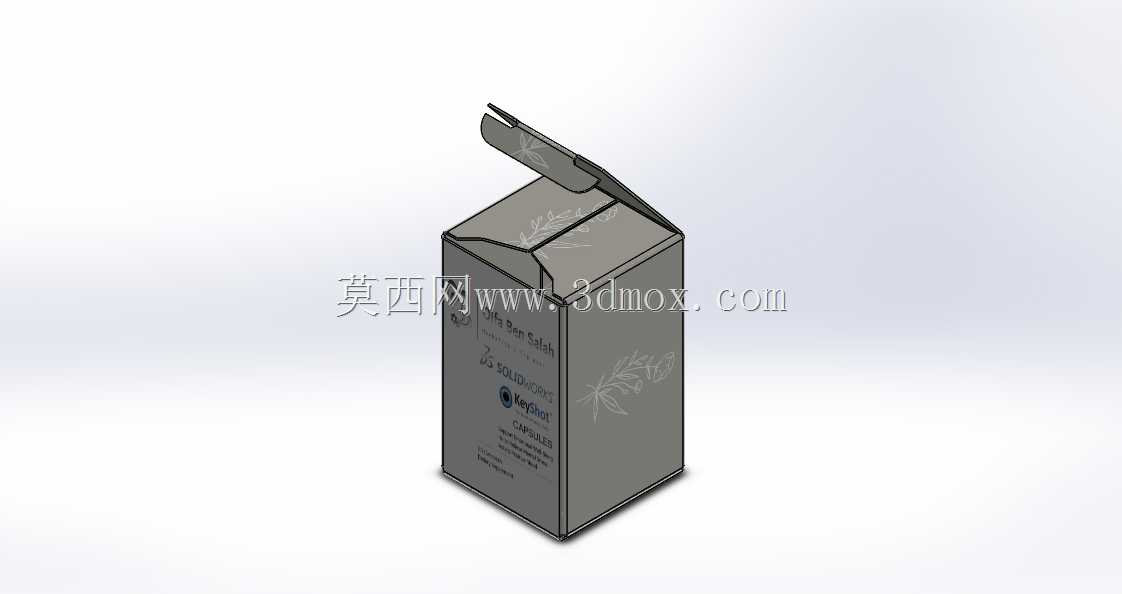

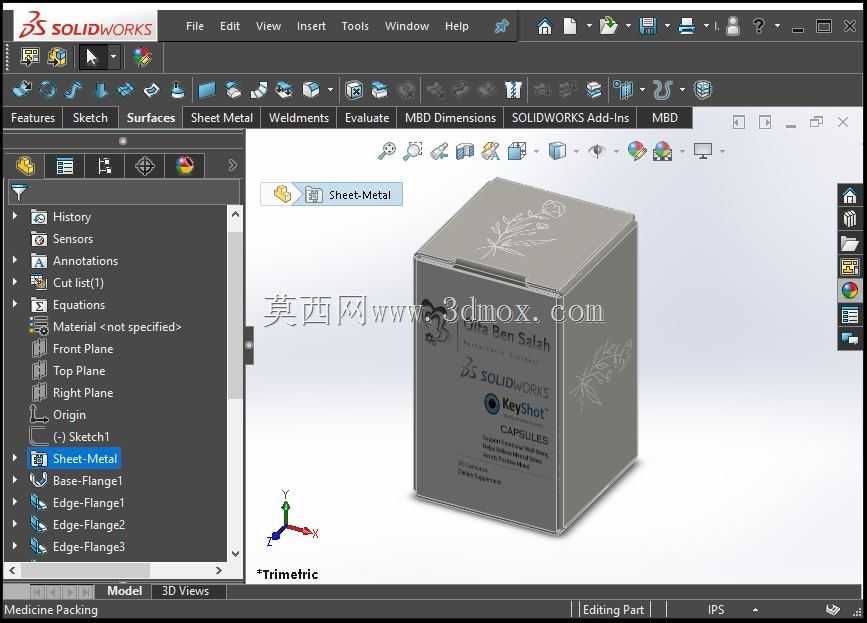

　　建模过程中对所有折痕线做了几何特征还原，闭合状态下各相邻面板的贴合面间隙控制在纸板厚度公差范围内，开启状态下盖体的旋转角度、折边的弯曲形态都做了对应表达，可直接用于包装结构验证、装盒工位干涉检查、视觉渲染展示等环节。在和自动化装盒线匹配时，该盒型的外轮廓尺寸可直接适配常规理盒机构的料仓宽度，盒坯撑开后的定位基准面为盒身底面与后侧立面，和生产线的推料杆、折盖导向板的运动路径无冲突，不需要对现有通用装盒设备做定制化改造即可投产使用。针对运输环节，方正盒型在多层堆码时上下盒体接触面完全贴合，载荷可均匀传递到下层盒体的侧壁支撑结构上，不会出现局部应力集中导致的盒体压溃问题，外包装箱排布时也可实现无间隙排列，提升包装箱内部空间利用率。
