汽车发动机密封式机油加注口盖

　　机油加注口盖位于发动机气门室罩盖顶部，是日常保养中接触频率较高的一个小部件。打开发动机舱后，操作人员通过它向曲轴箱内补充机油，加注完成后再将其旋紧，使整个润滑系统形成相对封闭的腔体。这个看似简单的盖子，实际承担着密封、防溅、防尘以及配合曲轴箱通风系统维持压力平衡的多重作用。

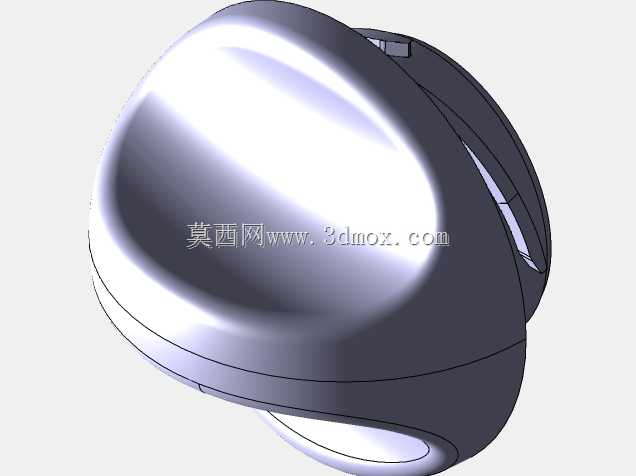

　　从结构上看，该件采用圆润的帽式外形，顶部为大弧度曲面，便于手掌施力拧转；侧面带有防滑轮廓与卡扣特征，手指在沾有油污的情况下仍能获得足够的摩擦力。盖体下部设计有与加注口颈部配合的旋合段，内部预留密封胶圈安装槽位。橡胶密封圈在压紧后填充盖体与金属口沿之间的微观间隙，既能阻止机油在车辆颠簸、倾斜时从口部渗出，也能避免外部灰尘、水汽进入曲轴箱污染润滑油。

　　设计这类盖子时，首先要明确的是安装边界。加注口颈部的内径、外径、螺纹或卡口形式决定了盖体配合段的尺寸，建模时需要把口沿的倒角、卡槽位置、密封面宽度逐一还原，保证旋入行程到位后密封圈恰好处于被均匀压缩的状态。压缩量过小会出现渗油，压缩量过大则导致装配困难并加速胶圈永久变形。盖体总高度受发动机舱上方空间限制，尤其在布置有装饰罩、隔音棉的机型上，盖子顶部与罩体内壁之间必须留出手指操作和热膨胀的余量。

　　外形曲面虽然看起来只是一个光滑的馒头状壳体，实际建模中却要兼顾脱模与受力。外表面沿周向布置的凹凸棱线既承担防滑功能，也是注塑或压塑成型时的加强筋，能够提高薄壁盖体的刚性，避免拧紧力矩作用下出现椭圆变形。顶部大面采用连续高光曲面，棱线之间过渡顺滑，没有应力集中的尖角，这对长期承受发动机舱高低温交变的塑料件来说十分关键。材料一般选用耐油、耐热的尼龙或改性聚丙烯，密封件选用耐机油的丁腈橡胶或氟橡胶，三维结构中需要把两种材料的装配关系清晰表达。

　　在发动机运行场景中，曲轴箱内的机油被高速运动的曲轴、连杆剧烈搅动，油雾和混合气体会在腔体内形成一定压力。机油盖如果密封失效，机油蒸气会从加注口逸出，在罩盖表面形成油泥，严重时热机状态下还可能产生可见油烟；反过来，若盖体通气设计与通风系统匹配不当，箱内负压过大又会影响油封寿命。因此该件在结构细节上往往要与油气分离器、PCV 阀的布置统筹考虑，盖子本身既要封得住液态机油，又不能破坏整个通风回路的压力逻辑。

　　建模过程中，配合特征是校核重点。旋合段的螺距或卡爪角度需要与气门室罩盖加注口一一对应，起止位置要保证拧紧后盖子方位端正、标识箭头对齐。密封圈槽的深度、宽度按胶圈线径设定，槽底圆角避免切割胶圈；盖体内侧与机油接触的壁面要留出挡油翻边，减少车辆急加速、急减速时机油直接涌向口部。外侧防滑棱的高度和间距结合人手握持尺寸确定，棱顶倒钝，冬季戴薄手套操作时也不至于打滑。

　　安装与维护层面，该件属于徒手拆装件，不依赖专用工具，因此拧紧力矩靠手感控制，结构上设置了到位限位或咔哒反馈结构，防止操作者过度旋紧损坏塑料螺纹。保养工位上，技师每次换油都要反复开启、关闭此盖，卡扣和螺纹的耐磨性、抗疲劳性直接决定使用寿命。模型中将这些反复受力的卡爪、螺纹牙型做适度加厚，并在根部加圆角过渡，就是为了模拟实际件对耐久的要求。

　　围绕发动机整机布置，机油盖的位置还要避开喷油轨、线束插头和进气管路，保证开盖时机油不会滴落到高温排气或电气接插件上。盖体顶部曲面高度、外径与周边零件的最小间隙，在数模中需要做包络检查；维修工具如机油壶嘴、漏斗能否顺畅对准加注口，也通过盖口直径和周围操作空间来验证。整体来看，这个小件把密封、人机操作、材料耐温耐油、成型工艺以及曲轴箱通风等多方面约束浓缩在一个紧凑壳体中，结构虽小，却直接关系到发动机润滑系统的清洁与可靠运行。
