2寸NPT6000级六角内螺纹管接头

　　这是一款2英寸NPT螺纹、压力等级6000级的高压管接头，整体采用一端六角驱动、一端内锥螺纹的结构形式，主要用于液压、油气、化工及高压流体管路中实现两段管道或元件之间的刚性连接。从现场使用角度看，这类接头最常出现在高压泵站出口、阀块接口、仪表引压管路以及需要频繁拆装维护的管段上。六角外形的设置并非单纯为了外观，而是给扳手提供可靠的夹持与拧紧面，使装配时能够施加足够扭矩，保证NPT锥螺纹在啮合过程中形成金属对金属的密封。

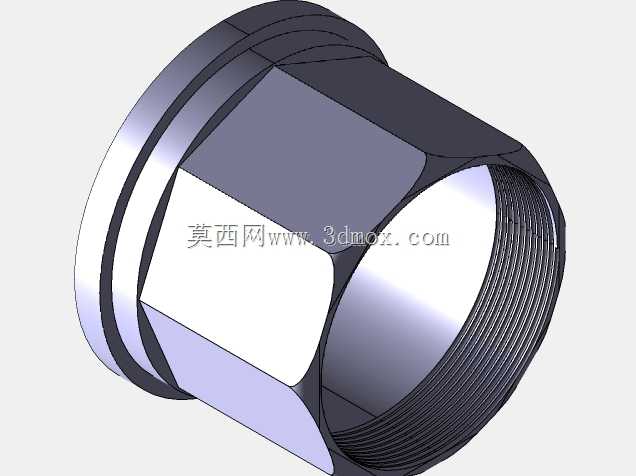

　　NPT螺纹属于美制一般密封管螺纹，其核心特点是螺纹本身带有1:16锥度。随着接头旋入外螺纹端，牙型之间的间隙逐渐被压缩，配合螺纹密封胶或聚四氟乙烯带，可在中高压工况下实现有效密封。6000级对应的是较高压力等级，因此在结构处理上，接头壁厚、端部承载环带以及螺纹旋合长度都比普通低压管件更为厚实。模型中可以看到内壁完整的螺纹牙型，端部外侧还带有一圈加粗的环形凸缘，这一结构在拧紧时能够承受较大轴向载荷，也能避免端口在高压脉冲下出现应力开裂。

　　设计这类接头时，首先要确定的是通径与螺纹规格。2寸NPT内螺纹需要保证足够的旋合长度，过短会导致密封不足，过长则可能造成过拧紧、螺纹损伤甚至壳体胀裂。六角部分的对边尺寸需兼顾标准扳手空间和材料强度：对边过小，扳手接触面积不足，容易打滑或啃伤棱角；对边过大，则会增加外形包络，在密集管路中影响相邻元件布置。模型中六角段与圆筒段之间采用平滑过渡，避免了截面突变带来的应力集中，这对承受周期性压力波动的液压系统尤为重要。

　　从外形边界看，接头轴向由六角驱动段、加强凸缘和内螺纹筒体组成。内孔沿轴向布置锥螺纹，入口处留有引导倒角，便于外螺纹件对中旋入；外圆一端较薄、一端较厚，厚壁区域正好对应螺纹啮合和高压密封的关键位置。安装时，外螺纹件从开口端旋入，扳手作用于六角面，拧紧方向与NPT锥度方向一致；拆卸时反向施力即可分离，维护性优于焊接式连接。需要注意的是，六角面应尽量承受纯扭矩，避免用管钳夹持薄壁圆筒段，否则可能造成圆度变形并影响螺纹同轴度。

　　在三维建模环节，这类零件适合先以回转体思路构建主体轮廓，再通过拉伸切除形成六角驱动面，最后按照NPT牙型角、锥度和螺距建立内螺纹。螺纹不必在所有装配中都保留完整牙型，但用于加工核对或3D打印验证时，完整牙型能够更直观地检查旋合关系、入口倒角与壁厚分布。工程图中则应重点标注螺纹规格、六角对边、总长、端面粗糙度以及热处理或表面处理要求。

　　实际选型时，除了口径和压力等级，还要结合介质特性判断材料。普通液压系统常用碳钢锻件并做发黑或镀锌处理；腐蚀环境则可能采用不锈钢。无论材料如何变化，结构逻辑一致：六角提供拧紧力矩，锥螺纹提供密封，厚壁筒体承受内压，端部凸缘增强端口刚性。该模型把这些功能区域表达得比较清楚，既可作为管路布置中的空间干涉检查件，也可用于学习高压螺纹接头的结构构成与装配关系。
