多辐条铝合金汽车轮毂三维设计作品

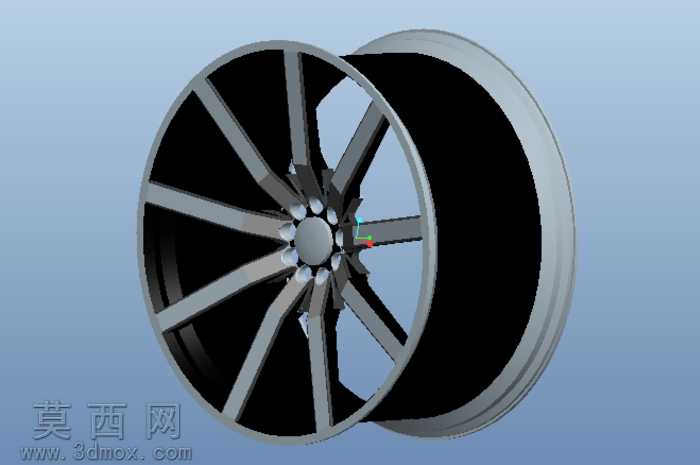

本作品为汽车用铝合金轮毂的三维参数化建模成果，整体采用主流的多辐条运动风格设计，建模过程中严格遵循乘用车轮毂的通用尺寸规范，对轮辋的胎圈座、轮缘、气门嘴安装位，以及轮辐的安装节圆、螺栓孔、中心孔等关键结构都做了精准的特征还原。建模阶段以实体特征为基础，先通过旋转命令生成轮辋的基础回转体结构，再通过草图绘制单根辐条的截面轮廓，结合拉伸、拔模、倒圆角等命令完成单辐条的造型，之后通过圆周阵列命令完成全部辐条的均匀排布，再对辐条与轮辋、辐条与中心安装盘的衔接位置做顺滑的过渡处理，避免出现尖锐棱角，还原真实铝合金轮毂的压铸成型工艺特征。材质渲染阶段，为轮辋主体赋予了哑光银灰色的铝合金金属材质，调整材质的反射率、粗糙度参数模拟真实铝合金轮毂的金属质感，对辐条的凹槽区域赋予了亮黑色烤漆材质，通过两种材质的撞色搭配强化轮毂的运动视觉效果，同时对中心安装盘的螺栓孔、中心定位孔做了细节的倒角处理，还原机加工后的金属光泽。设计思路上，这款轮毂采用十组双辐条的布局结构，既保证了轮毂整体的结构强度，满足车轮承载时的力学性能要求，又通过辐条的镂空设计降低了轮毂的整体重量，符合汽车轻量化的设计趋势，辐条的造型采用从中心向外逐渐加宽的流线型设计，在视觉上拉伸了轮毂的尺寸感，同时也能在车辆行驶时更好地引导气流，为刹车系统散热提供辅助。建模过程中对所有的安装配合尺寸都做了参数化关联，后续可根据不同车型的参数需求，快速调整螺栓孔数量、节圆直径、轮辋宽度、ET偏距等关键参数，适配不同的乘用车安装需求，整体模型结构完整，特征清晰，无多余的碎面和冗余特征，可用于后续的结构力学仿真、渲染展示或者3D打印验证等场景。
