自行车与汽车通用盘式制动盘三维设计

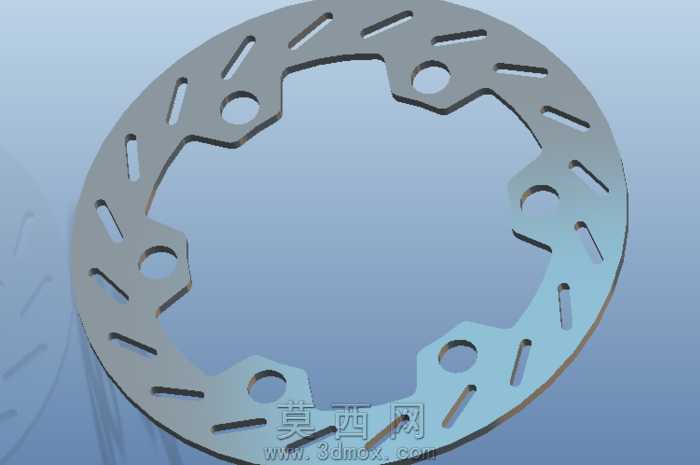

本模型为适用于自行车与轻型汽车的盘式制动盘三维设计作品，采用Pro/Engineer Wildfire软件完成全参数化建模，建模过程严格遵循制动部件的实际工程设计逻辑，从基础草图绘制到实体特征生成全程保持尺寸关联，便于后续根据不同车型的安装需求调整孔径、盘径、厚度等核心参数。模型整体为环形薄盘结构，中心区域设计有与轮毂适配的异形定位安装孔，孔位分布完全匹配常规花鼓与转向节的安装基准，可直接用于虚拟装配验证；盘面沿周向均匀排布多组长条形散热槽与圆形减重孔，散热槽采用斜向切槽设计，建模时通过阵列特征实现槽位的等角度分布，既保证了制动过程中摩擦热量的快速散出，又通过合理的孔槽布局降低了制动盘的整体重量，同时避免了应力集中问题。模型的材质设定参考实际制动盘常用的灰铸铁或不锈钢材质，渲染时赋予金属哑光质感，对盘面的摩擦工作面做了细微的纹理处理，还原真实制动盘的表面加工特征，边缘与孔槽处做了符合工艺要求的倒角处理，避免锐边带来的应力集中与装配干涉问题。设计过程中充分考虑了盘式制动器的工作原理，制动盘的整体厚度、摩擦面宽度、孔槽占比均经过结构合理性校验，既保证制动时摩擦片与盘面的有效接触面积，满足制动摩擦力矩的要求，又通过镂空结构减少制动过程中的热变形量，提升制动稳定性。模型的结构细节完整还原了量产制动盘的设计特征，安装孔的沉台结构、盘面的通风间隙、边缘的工艺圆角均逐一建模呈现，无特征缺失或结构错误，可用于制动系统的结构教学、虚拟装配仿真、3D打印样件验证等场景，也可作为同类制动部件设计的参考基础模型，帮助设计人员快速完成同类型产品的方案迭代与结构优化。
