卧式轮式抛光打磨设备整机结构

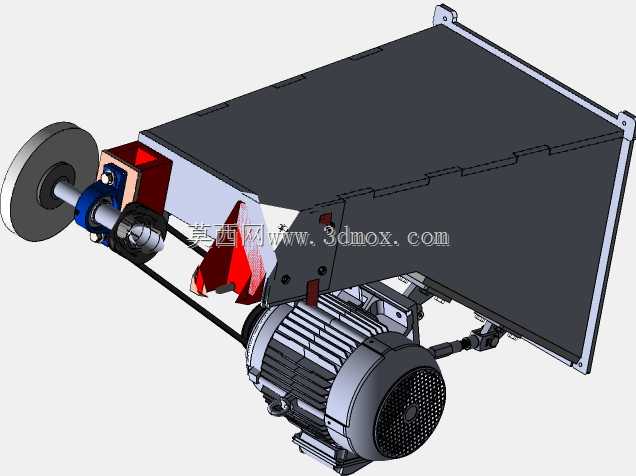

　　该套三维结构呈现的是一台卧式布置的轮式抛光设备，整机围绕金属件、小型五金件及长条工件的表面修整需求展开，常见于机加工后处理、五金制造、钣金去毛刺、焊缝打磨以及小批量零件光整工序。设备采用电机下置、抛光轮侧置的布局方式，将动力源与执行端分开，既缩短了传动路径，也为操作者在轮侧进行工件进给留出了稳定空间。

　　从实际使用场景看，这类设备并不承担复杂数控轨迹加工，而是强调人工辅助下的连续磨削与抛光。操作者可将工件贴近抛光轮外缘，利用轮面高速旋转完成除锈、去氧化皮、倒角、表面拉丝或抛光前预处理。侧置抛光轮的优势在于接触区域开放，工件尺寸适应性较强；对于杆件、板件、冲压件和焊接组件，能够根据握持角度调整接触位置，避免封闭磨腔内工件尺寸受限的问题。端部轮轴通过轴承座与支架固定，轴系承受径向磨削力，结构上需要保证轴承支撑间距、轴伸长度与轮具重量相匹配，以降低高速运转时的振动。

　　动力部分采用卧式电动机直接参与整机承载布局，电机位于防护箱体下方，通过带传动将动力传递至抛光轮轴。带传动方案在抛光设备中具有明显工程价值：一方面可以通过带轮直径差异获得适合磨削的轮端转速，另一方面皮带具备缓冲吸振能力，在磨削载荷波动或工件意外卡滞时，能够削弱冲击对电机轴的影响。电机外壳带有散热筋和端罩风罩结构，适合长时间连续运行；底部设置安装脚和可调支撑位置，便于张紧皮带并校正电机轴与抛光轮轴的平行度。

　　设备上部设置大面积倾斜防护板与侧封板，形成半封闭防护外罩。该外罩并非单纯外观件，而是承担磨屑遮挡、粉尘导向和安全隔离作用。抛光过程中产生的金属屑、砂粒和纤维磨料会沿轮具切线方向飞散，罩体将大部分飞溅物限制在设备后侧与下方区域，减少对操作者和车间环境的影响。倾斜顶板有利于落屑滑离，避免粉尘在平面大量堆积；侧板边缘采用折边和紧固件连接，提升薄板罩壳的刚性，也方便后期拆卸维护。罩体与机架之间保留检修空间，能够在不移动主机的情况下检查皮带、张紧件和轮轴组件。

　　机架设计以焊接或拼装式承力框架为基础，电机、轴承座、防护罩和工作支撑件均围绕同一基准安装。抛光轮侧的支架承受主要磨削反力，因此靠近轴系的位置设置了加强立板和连接座，使载荷能够从轴承座传递到下部框架，而不是集中在单块薄板上。红色局部构件对应轮侧防护或刀具遮挡区域，用于限制操作者过度接触旋转轮面，同时保留工件进入的开口。设备底部支撑需要兼顾水平调节与减振，实际落地时应保证安装基面平整，电机轴线、从动轴轴线和皮带轮槽中心对齐，否则会造成皮带偏磨、轴承发热和抛光轮跳动。

　　外形边界方面，整机长度主要由上部防护罩和后侧封板决定，宽度方向集中在电机、皮带传动区和侧伸抛光轮轴，高度则由底部电机至顶部罩板形成。抛光轮向外伸出，属于设备最大运动边界，布置工位时需要在轮前保留工件操作空间，在轮侧保留更换轮具和维修空间，在后侧保留罩体拆检与排屑空间。电机下方不应紧贴地面或堆积杂物，以保证散热风路畅通；皮带传动区应设置可开启防护，避免人员触及旋转皮带轮。

　　建模思路上，该结构将电机、带传动、主轴支撑、抛光轮、防护罩和底架分层表达，能够清晰展示动力传递路线和装配关系。轮轴、轴承座、皮带轮、电机安装板及罩壳固定点均属于关键装配位置，设计时需要重点核对轴伸与轮具孔径、皮带轮中心距、张紧调节行程、罩壳内安全间隙以及紧固件可达性。对于选型人员而言，该模型可用于评估抛光工位占地、检修空间、除尘接口扩展方式以及工件操作姿态；对于结构设计人员，则可进一步细化主轴直径、轴承选型、轮具配重、罩板厚度和机架焊接工艺，使设备在持续磨削工况下保持稳定、安全和便于维护。
