台式摆臂式金属工件去毛刺抛光设备

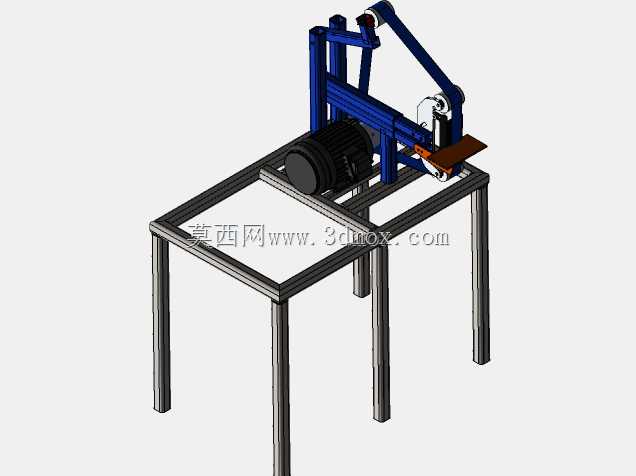

　　这套台式摆臂抛光设备主要面向中小五金件、不锈钢型材小件、机加工后工件的表面处理工位，常见于五金加工车间、钣金配套工段、不锈钢制品作坊以及小型零部件修磨产线。设备采用方管焊接搭建的立式工作台作为承载基体，四条支腿直接落地，台面框架预留了充足的工件摆放与操作空间，整体占地边界控制在小型工位设备范畴，不需要额外做地基预埋，普通车间水泥地面调平后即可投入使用，支腿底部可搭配可调脚垫补偿地面平整度误差，避免打磨作业时机架出现共振晃动。

　　设备核心执行部分为蓝色铰接摆臂总成，摆臂采用多段连杆铰接布局，操作人员可以手持作业端带动抛光磨头在工作台上方的扇形作业范围内灵活移动，既可以对固定在台面上的工件做随形压合打磨，也可以针对工件焊缝、冲压毛刺、切割飞边位置定点施压，相比固定式砂带机，摆臂结构不需要操作人员反复挪动沉重工件，大幅降低长条形、异形小件修磨的劳动强度。摆臂的铰接转轴处预留了阻尼调节与限位结构设计空间，工程实现时可以在转轴位加装扭簧或者气弹簧，平衡磨头与驱动单元的自重，让操作端抬升、下压的手感更平顺，避免磨头自重直接压在工件表面造成过抛、局部凹陷缺陷。

　　动力单元采用卧式异步电机直接布置在工作台台面上，电机输出端通过传动带连接抛光磨头工作端，磨头侧设置了工件托板与防护挡板，托板伸出位置正对磨轮工作面，待处理工件可以抵在托板上完成进给，挡板可以阻挡打磨过程中飞溅的金属碎屑与磨料粉尘，兼顾作业安全。磨头工作端支持更换不同粒度的砂轮、抛光轮、砂带轮，适配从粗加工去毛刺、焊缝打磨到精加工表面拉丝、镜面预抛光的多道工序需求，针对不锈钢inox材质工件的表面处理场景，更换专用抛光轮后即可完成焊道清理、表面匀化处理，满足厨卫五金、支架类零件的外观处理要求。

　　从结构设计逻辑来看，机架方管的选型优先兼顾刚性与轻量化，台面框架的横梁采用矩形管拼接，焊接后做整体时效处理再加工安装面，保证电机安装座、摆臂铰接座的位置同轴度与平面度，避免高速运转时出现传动抖动。摆臂的连杆长度经过作业范围校核，完全覆盖工作台面的常用操作区域，同时摆臂的极限摆动位置设置机械限位，防止磨头碰撞机架边框或者超出操作人员的舒适作业半径。电气控制部分可以在机架侧方加装启停按钮与急停开关，电机接线沿管架内部走线，外部设置走线槽保护，避免打磨粉尘堆积在电线表面引发老化破损。

　　安装边界方面，设备整体高度适配站立操作的人体工程学高度，台面高度控制在操作人员腰部附近，长时间作业不需要弯腰或者抬臂，工作台下方预留的空置空间可以收纳备用磨具、维修工具，也方便布置集尘接口，后续升级时可以在磨头后侧加装吸尘罩，连接车间中央除尘系统或者独立工业吸尘器，直接抽走打磨产生的金属粉尘，改善工位作业环境。整套设备结构没有复杂的定制铸件，绝大多数构件采用标准型材、标准电机与标准铰接件加工拼装，维护时仅需要定期检查传动带张紧度、转轴润滑状态以及磨轮磨损情况，备件替换成本低，非常适合多品种小批量的金属表面处理场景使用。
