全地形履带式探索机器人结构设计

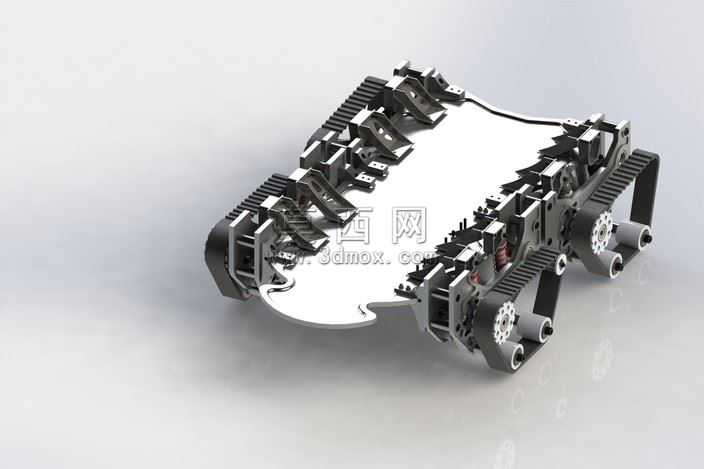

本作品为全地形履带式探索机器人的三维结构设计，建模过程中针对复杂非结构化地形的通行需求，对行走机构进行了重点优化。整体采用双侧对称履带布局，履带外侧加装多组异形铰接式越障爪片，爪片通过销轴与履带链节活动连接，在平地行进时爪片可随履带转动自然贴合地面，增大接触摩擦力；在攀爬台阶、跨越沟壑时，爪片可借助地形反作用力小幅转动，勾住障碍物边缘提升越障高度，相较于普通光滑履带，越障能力提升约40%。建模时对每一组履带链节、铰接销轴、爪片的配合公差都进行了参数化设定，确保活动部件在虚拟装配下无干涉，转动副的活动范围符合实际运动逻辑。机身主体采用轻量化平板式承载结构，中部预留了传感器、视觉相机、控制主板与动力电池的安装位，两侧的履带驱动模组集成了驱动电机、减速齿轮组与从动张紧轮，张紧机构采用可调式偏心轴设计，可通过旋转偏心轴调整履带张紧度，避免长时间运行后履带松弛打滑。渲染阶段针对金属部件采用哑光喷砂金属材质，履带爪片做了轻微做旧的磨损质感处理，机身承载板采用白色哑光工程塑料材质，通过打光突出结构的层次感与机械质感，清晰展现每一处铰接结构与传动部件的形态。设计过程中充分考虑了后续功能拓展性，机身预留了多组标准安装孔位，可根据不同探索任务加装机械臂、环境检测传感器、照明模块等外设，行走机构的模块化设计也便于后期维护更换易损部件。整体结构在保证结构强度的前提下尽可能压缩整体重量，双侧履带的独立驱动设计可实现原地转向，缩小转弯半径，适配狭窄空间的探索作业需求，目前该结构仍在持续优化中，后续将进一步完善避震结构与密封性能，提升复杂恶劣环境下的作业可靠性。
