机器人重量调节输送机构设计

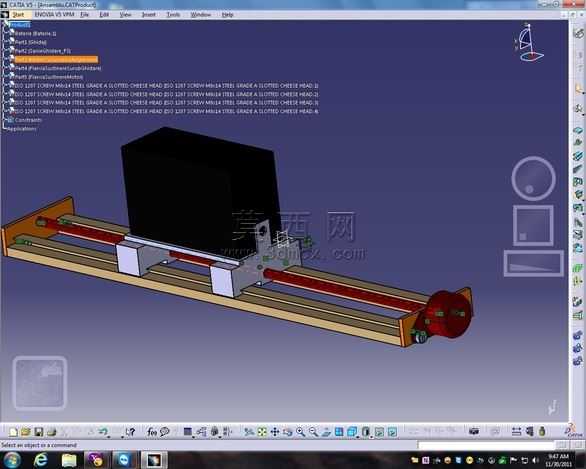

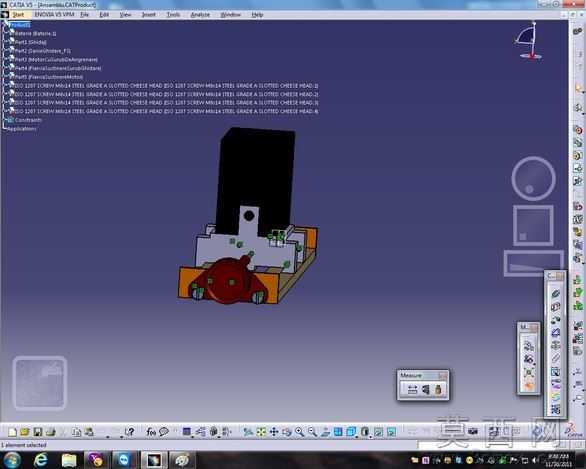

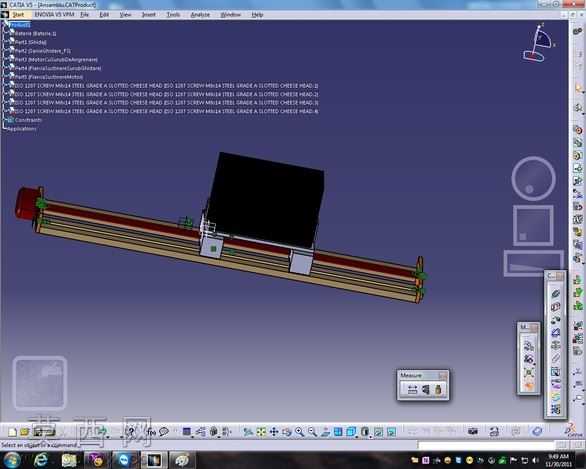

本作品为适配机器人作业的重量更改调节系统三维建模成果，整体在CATIA软件环境下完成全参数化建模与装配校验，建模过程严格遵循机械设计公差规范，所有零部件均按照实际加工尺寸1:1还原，确保模型可直接对接生产加工环节。从结构设计来看，整套系统采用双平行线性导轨作为承载基础，导轨选用标准工业铝型材搭配钢制滑轨的组合结构，既保证了整体框架的轻量化，又能满足大重量负载下的结构刚性需求；导轨上方设置可沿轴向滑动的承载安装座，安装座通过滑块与导轨实现低摩擦滑动配合，安装座上方预留标准化安装接口，可适配不同规格的配重块或待调节重量的机器人功能模块。驱动部分采用贯穿式丝杠传动结构，丝杠两端配置带座轴承实现径向与轴向定位，末端设置手轮调节结构，也可根据实际使用需求替换为伺服电机驱动实现自动化重量调节，丝杠与承载安装座之间通过螺母座刚性连接，将旋转运动精准转化为直线运动，实现承载平台沿导轨方向的位置调整，通过改变配重模块相对于机器人主体的力臂距离，完成整体系统的重量分布与等效重量更改。建模过程中对所有配合面均做了干涉检查，通过软件自带的碰撞检测功能逐一排查零部件间的装配冲突，对导轨滑块的配合间隙、丝杠螺母的传动间隙都做了参数化预留，可根据实际装配精度需求快速调整参数。材质渲染环节，对铝型材框架赋予哑光阳极氧化铝材质，对钢制导轨、丝杠赋予抛光钢材材质，对承载平台的黑色配重块赋予磨砂铸铁材质，对操作手轮赋予红色酚醛树脂材质，不同材质的光影质感区分清晰，能够直观呈现各零部件的材质属性与功能分区。设计思路上，整套系统围绕机器人作业过程中的动态重量调节需求开发，摒弃了传统增减配重块的繁琐操作方式，通过线性位移调整实现重量参数的无级更改，可快速适配不同作业场景下机器人的重量匹配要求，同时整体结构采用模块化设计，所有零部件均选用标准工业件，大幅降低了加工与装配成本，后期维护更换配件也更加便捷。模型装配完成后还通过软件的运动仿真模块模拟了全行程调节过程，验证了传动结构的运行顺畅度，不存在卡滞或运动干涉问题，整体结构紧凑、调节精度高，可直接集成到各类机器人作业系统中作为重量调节单元使用。
