马尔布雷雷达方位指向阵列结构

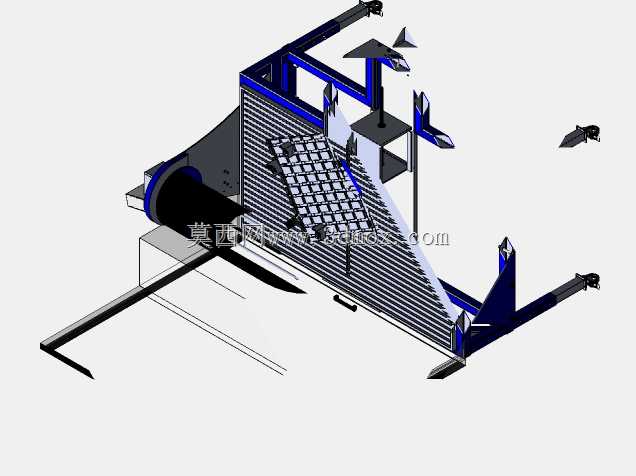

　　这套方位指向阵列结构的设计核心，是为地面近程探测、低空目标补盲、野外临时通讯组网场景提供可快速部署的信号收发载体，整套结构没有采用固定式雷达站的厚重混凝土基座思路，而是把所有支撑、阵面、指向调节部件整合为可拆解运输的模块化单元，适配野外作业时车辆转运、人工短距离搬运的部署需求。从结构分层来看，最底部的落地支撑框架采用双侧外延支腿布局，支腿末端预留了地脚锚固孔位，在硬质铺装场地可以直接通过膨胀螺栓固定，在松软泥土地面则可以搭配配重压块或者地锚牵拉，抵消阵面迎风时产生的倾覆力矩；支腿的横向展开宽度在设计时留足了冗余，即使阵面调整到最大侧倾角度，整体重心的垂直投影也始终落在支撑轮廓的安全范围内，

　　不需要额外加装辅助支撑就能抵御六级左右的现场横风。中部的核心阵面采用格栅式框架承载，没有使用整块密封蒙皮，一方面是大幅降低整体自重，减少支撑结构的负载，另一方面格栅间隙可以让横向气流直接穿过，把风阻载荷降低到实体阵面的三成以下，框架上的每一个格栅单元格都预留了标准化安装点位，既可以固定信号收发单元，也可以根据探测频段需求换装不同尺寸的馈源模块，阵面的倾斜角度通过侧边的弧形导轨配合锁止销调节，调节区间覆盖从近地低仰角到天顶近垂直方向，锁止后导轨的配合间隙可以控制在很小范围，避免大风环境下阵面出现抖动偏移。阵面上方的高位指向机构采用立式立柱搭配横向悬臂的布局，悬臂末端安装的小型指向探头可以独立完成方位旋转和俯仰微调，

　　和下方大阵列形成探测互补：大阵列负责固定方向的广域信号覆盖，高位探头可以针对可疑信号源做定向精准追踪，两套机构的转动副都做了防尘密封处理，适配野外多沙尘、多降雨的使用环境，转动部位的衬套选用自润滑材质，长期户外部署不需要频繁加注润滑脂。整套结构的安装边界在设计阶段就做了明确约束：完全展开后底部支腿的横向占地宽度适配常规轻型货车的货箱装卸尺寸，所有拆解后的单个部件重量都控制在两名作业人员可以抬运的范围内，不需要动用重型吊装设备；阵面的最高安装高度控制在常规登高作业梯的可达范围，日常维护、模块更换都不需要搭建高空作业平台。结构上多处采用快拆销轴连接代替螺栓紧固，销轴末端配备开口锁止结构，现场组装时不需要复杂工具，

　　单组作业人员半小时左右就能完成从运输状态到工作状态的转换。针对不同使用场景的适配性设计也做了兼顾：在作为固定方位信号标校使用时，可以把底部支腿和预置的钢结构基座焊接固定，进一步提升长期工作的结构稳定性；在作为机动临时站点使用时，支腿下方可以加装可调式脚杯，在不平整的野外场地通过脚杯高度差调平整个阵面，调平精度可以满足信号指向的角度误差要求。阵面侧边的走线槽采用内嵌式布局，所有馈线、控制线缆都顺着框架内部的槽位布设，避免外露线缆在风振下出现磨损，线缆的转弯位置都预留了足够的弯曲半径，防止馈线弯折过度造成信号传输损耗。整个结构的受力路径设计非常清晰：阵面承受的风载荷、自身重量载荷通过背部的斜向支撑梁传递到主立柱，再顺着主立柱分散到两侧的底架支腿，最终传导到地面，每一段承力构件的截面形状都根据受力方向做了优化，受弯为主的梁件采用槽型截面提升抗弯模量，受拉压为主的支撑杆件采用矩形管截面兼顾刚性和自重，没有多余的冗余结构，在保证结构强度刚性的前提下把整体耗材控制在合理区间。
