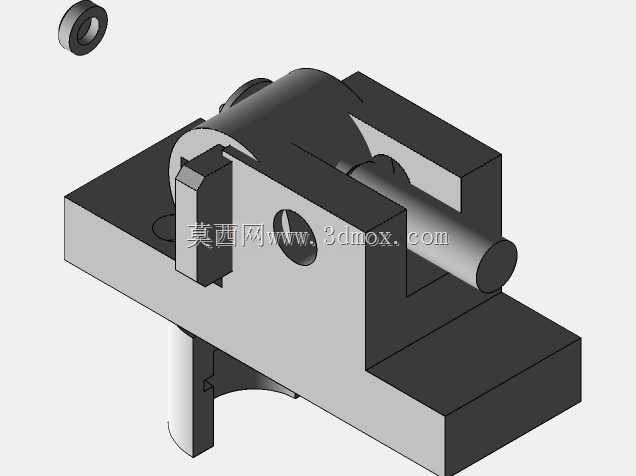

便携式手持通讯终端圆弧端盖结构

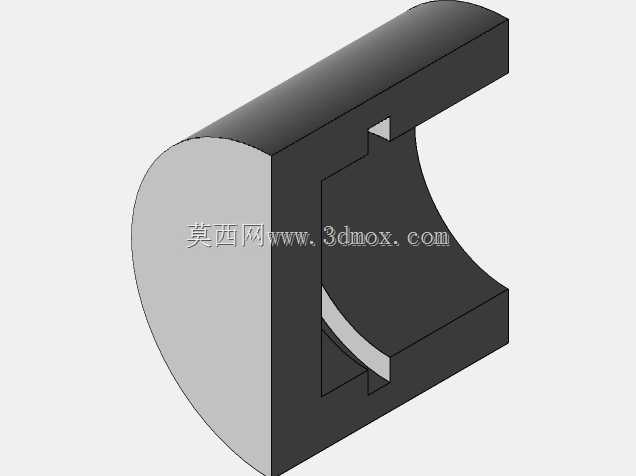

　　该结构呈现的是便携式手持通讯设备端部壳体的三维造型，主体由平直侧壁与半圆柱状圆弧端面组合而成，整体形态简洁，重点在于握持区域的曲面过渡与壳体边界控制。圆弧端面并非单纯装饰，而是对应手持设备在口袋、工装袋或单手操作时频繁接触的位置：采用连续弧面可以减少棱角对手掌的压迫，也能降低设备从台面滑落或与周边物件碰撞时的应力集中。平直段则为内部电路板、电池、显示模组或天线组件提供规则安装空间，使内部堆叠更易按矩形区域布置。

　　从结构设计角度看，这类端盖需要同时处理外观面、分模线和装配关系。圆弧面与平面相交处形成明显的轮廓边界，建模时应保证曲面切线连续，避免在高光条件下出现折痕或阴影突变。端部半圆轮廓与侧向直壁的衔接，可通过拉伸主体后叠加圆弧封端完成，也可先建立完整截面再沿长度方向拉伸；两种思路在工程中都常见，前者便于后期调整端部半径，后者则更适合截面形状统一、壁厚均匀的壳体。若用于注塑件，还需在圆弧顶部预留拔模斜度，并在内外壁之间保持一致壁厚，防止厚壁引起缩痕，薄壁造成充填不足。

　　实际使用场景中，此类构件常见于对讲机、手持数据终端、便携检测仪器以及小型通讯工具的外壳端部。它既承担封闭内部空间、保护电子元件的作用，也会影响整机握持手感和外观识别。圆弧端朝向手掌时，曲面能够分散接触压力；朝向外侧时，则可在跌落过程中先接触地面，形成类似缓冲棱的作用。若设备需要放入充电底座或固定支架，平直侧壁可作为定位面，圆弧端则用于引导插入，减少对位难度。

　　安装边界方面，模型的长度、宽度和端部半径需要与整机骨架协同确定。圆弧半径通常受机身宽度限制，端面圆心应落在侧壁对称中心或设计基准线上，以保证左右视觉均衡。壳体与中框、前盖或后盖配合时，可在直壁内侧设置卡扣筋、螺钉柱或定位槽；圆弧区域因曲率变化，不宜布置过密的强扣位，更适合设置连续止口或短筋定位。端部若需要开孔，例如麦克风孔、挂绳孔、天线过孔或充电触点，应避开曲面最高应力线，并在孔周增加局部加厚或圆角过渡。

　　建模过程中，轮廓尺寸不能只按外观比例确定，还要为内部元件预留安全间隙。电池与内壁之间通常需要保留缓冲和膨胀空间，PCB板靠近弧面处要避免元件顶壳，卡扣配合区则要考虑装配变形。圆弧内壁若设置加强筋，筋条方向宜顺着脱模方向布置，筋厚控制在主体壁厚的一定比例以内，避免表面缩印。对于需要承受反复握持和轻微冲击的设备，端部转角、内外圆角和筋位根部都应保留圆角，以降低裂纹萌生风险。

　　该造型虽然几何元素不多，但体现了便携通讯产品结构设计中的典型取舍：规则直壁服务于内部堆叠与装配，圆弧端面服务于握持、导向和抗冲击；外观曲面必须与壁厚、拔模、止口、筋位和开孔位置共同考虑。三维建模时，若只关注外部形状而忽略壳体内部边界，后续工程拆件和模具成型会频繁返工；反之，若把曲面、分模、装配基准和安装空间同步建立，模型就能直接用于结构评审、干涉检查和后续加工沟通。
