互锁拼接益智木质孔明锁结构设计

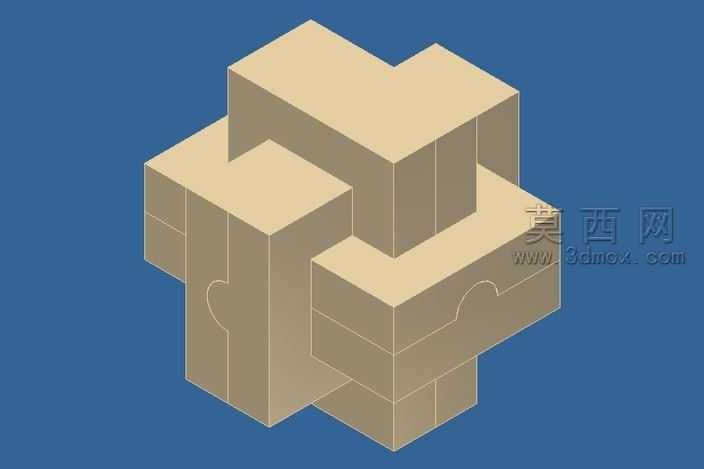

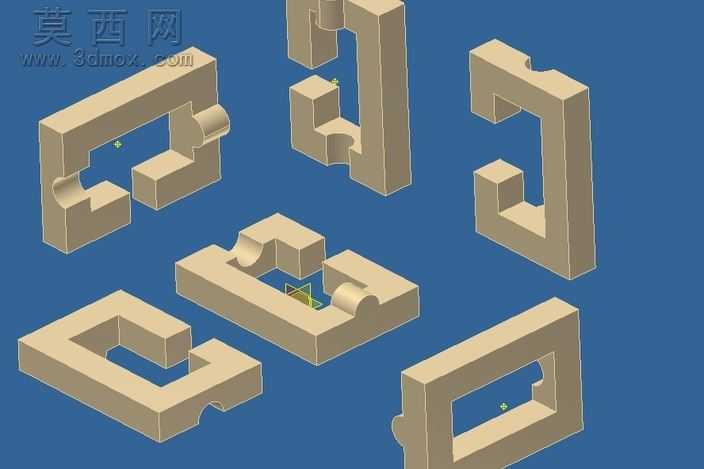

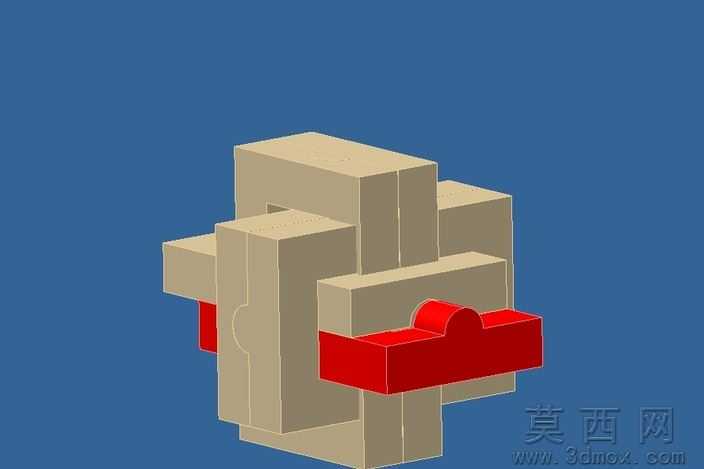

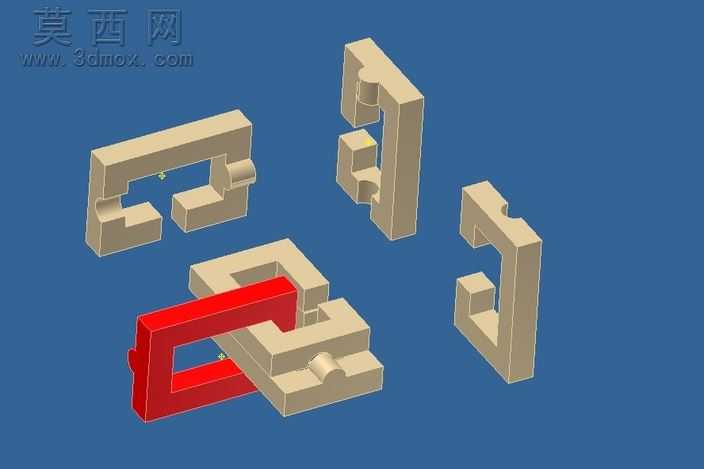

本作品为经典益智互锁拼接结构的三维建模设计，原型源自德国传统木工益智玩具，建模过程中针对3D打印的生产特性对原有拼接结构做了适配优化，无需复杂的木工加工设备即可完成制作。建模阶段采用参数化设计思路，先以基础立方体为单元，通过布尔运算完成三个核心拼接部件的轮廓构建，每一处凹凸卡扣的尺寸都经过反复校准，既保证部件拼接时的顺畅度，又能让组装完成后的整体结构具备足够的咬合紧密度，不会出现松散脱落的问题。材质渲染上选用了浅原木色哑光材质，还原传统木质益智玩具的温润质感，背景采用低饱和度深蓝色调，突出模型本身的立体结构与拼接逻辑，通过等轴测视角完整展示三个部件互锁后的交叉咬合关系，让观看者可以直观理解结构的组装逻辑。设计过程中重点优化了卡扣位置的过渡曲面，将原有木工制作的直角拼接改为带微小圆弧过渡的结构，既降低3D打印过程中支撑的添加量，减少后期打磨处理的工作量，也能避免拼装时棱角刮伤使用者，适配日常益智游玩的使用场景。整个结构无需额外的粘接剂或者固定连接件，完全依靠部件之间的形状互锁实现整体固定，拆解与组装的过程具备足够的趣味性，能够锻炼使用者的空间想象能力与逻辑思维能力。建模完成后对所有部件做了壁厚优化，保证3D打印时的结构强度，同时控制整体重量，让成品拿握手感适中，所有拼接面的公差控制在0.2mm以内，适配绝大多数FDM3D打印机的打印精度，无需二次打磨即可实现顺畅拼装。
