医用手动复苏气囊阀面罩结构

　　该结构围绕院前急救、急诊转运、病房临时通气和麻醉诱导前辅助供氧等场景展开，核心对象是手动复苏气囊与阀控面罩组合装置。实际使用中，操作者通过反复挤压弹性气囊，将储存在囊腔内的气体经单向阀送入患者面罩端；放松气囊时，囊体依靠自身弹性回弹，从进气侧补充气体，同时患者呼出气流经阀片导向排气路径，避免重复吸入。装置不依赖外部动力源，适合在床旁、救护车、灾害救援点以及短暂设备断电等条件下快速建立基础正压通气。

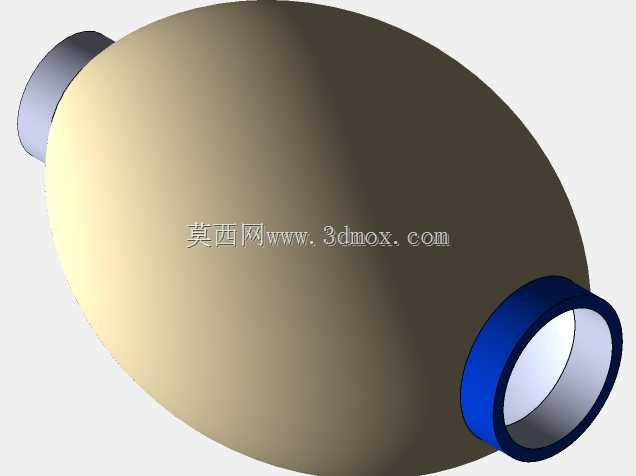

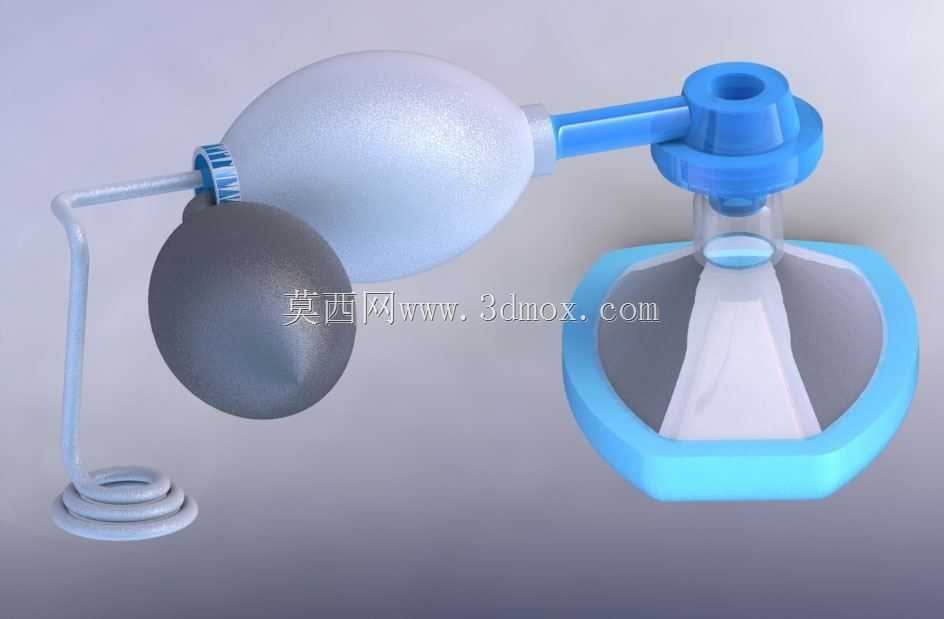

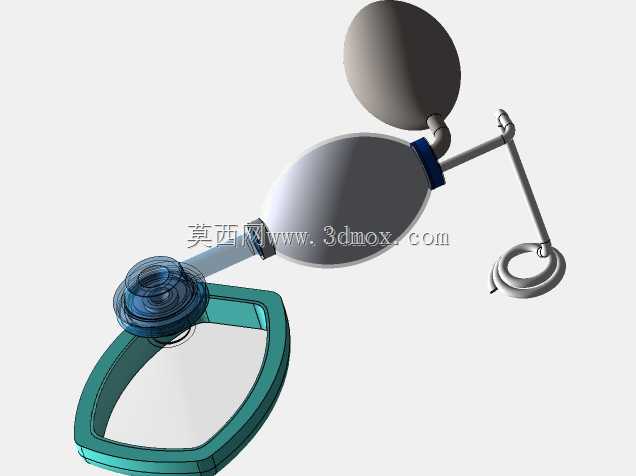

　　外形上，主体由大容积挤压囊、小型储气囊或储气端、连接弯管、阀座、透明面罩框和密封软垫组成。大囊采用椭球饱满形态，便于手掌包覆和节律性按压；囊壁厚度需要在回弹能力、握持手感和抗疲劳之间平衡，过厚会增加按压力，过薄则容易在快速挤压时出现局部塌陷。小囊与管路端用于辅助储气和稳定供气，连接部位保留卡箍与台阶配合，使软管在拆装、扭转和牵拉时不易脱出。

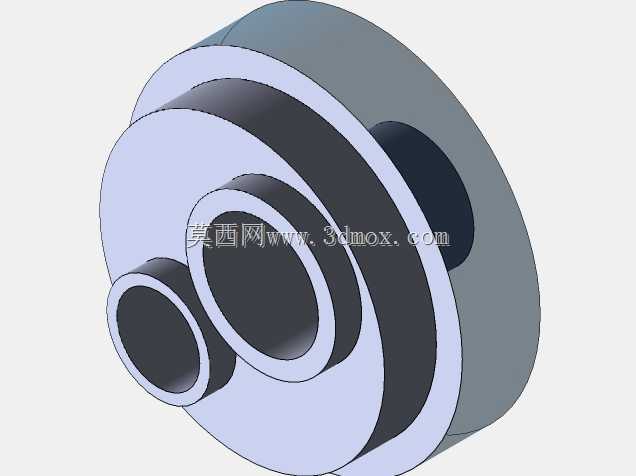

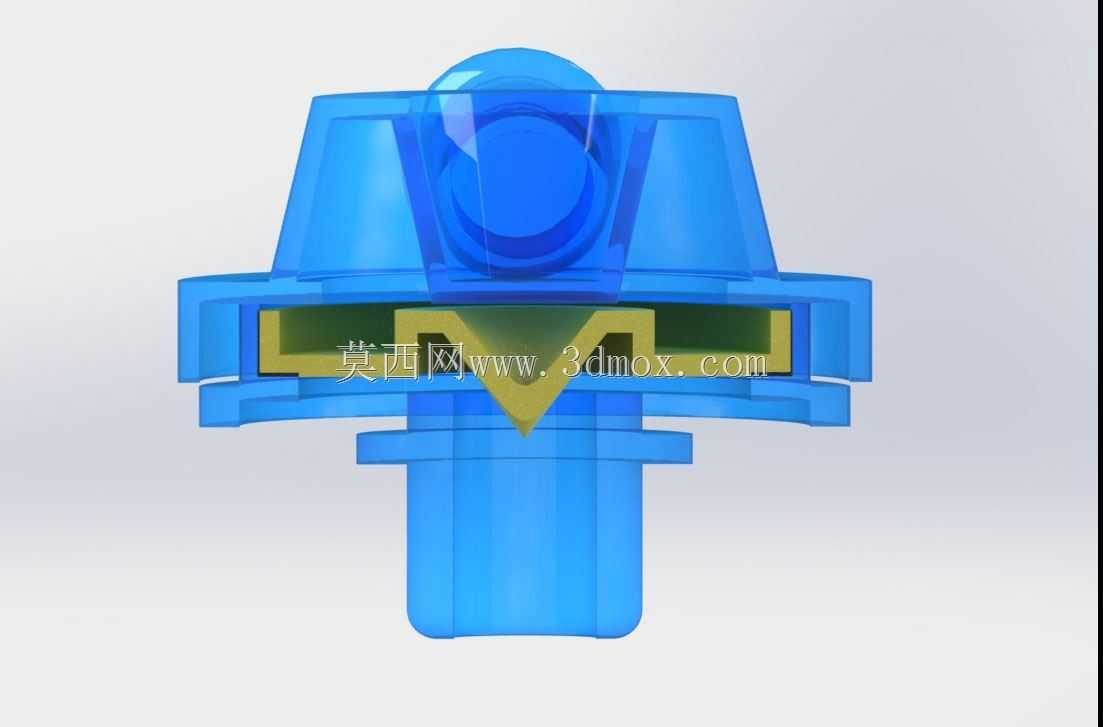

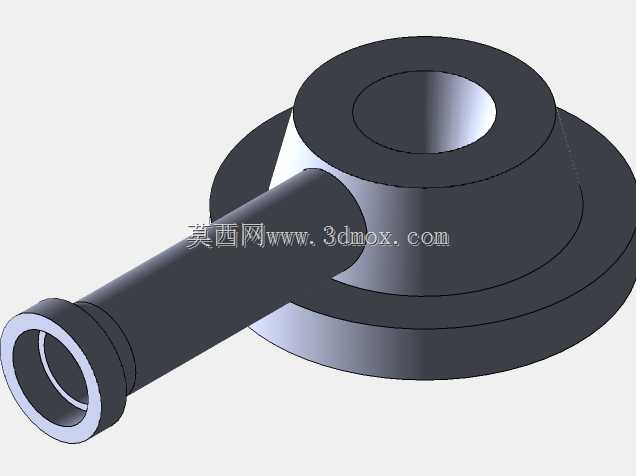

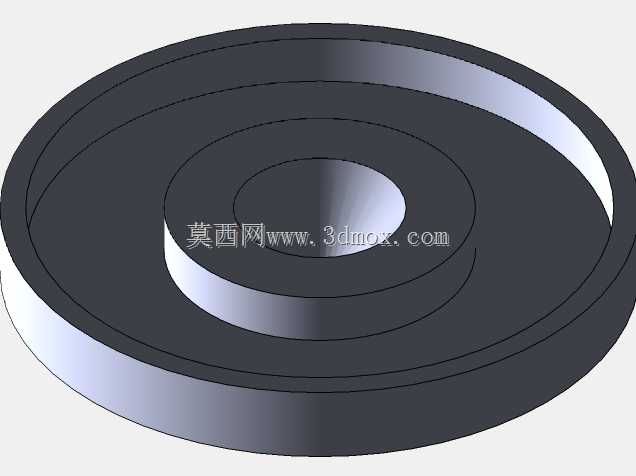

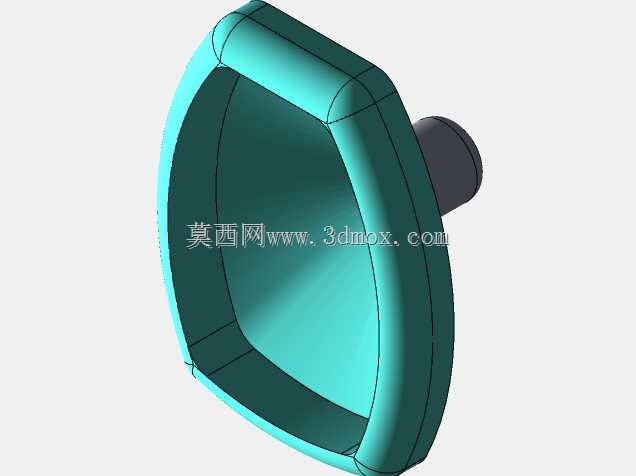

　　阀座区域是结构设计重点。蓝色硬质阀座承担接口定位、阀片限位和流道转向功能，中心进气口与侧向通道之间形成明确的气流方向。建模时需要保证阀片安装槽、限位肋、密封面和通气孔之间的相对位置准确，因为这些特征直接决定开启压力、闭合及时性和回流抑制效果。若密封面过渡圆角过大，阀片可能贴合迟缓；若锐边过多，则可能在反复启闭中切割弹性膜片。面罩端采用透明硬质框架配合柔性密封圈，框架轮廓贴合鼻根、两颊和下颌区域，密封圈在轻压时产生变形，从而降低漏气量。

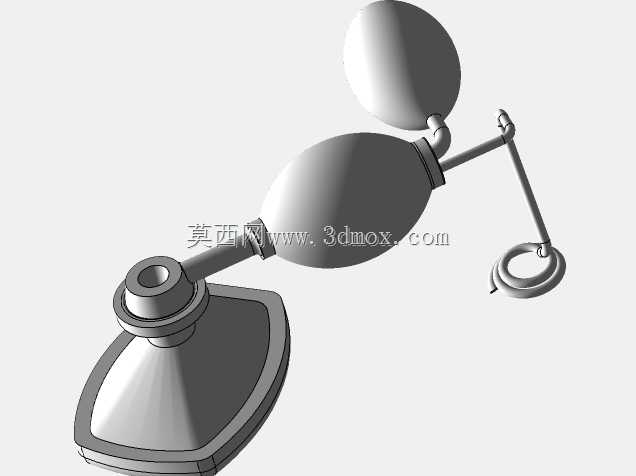

　　安装边界方面，气囊与阀座之间采用短管插接，接口外径、插入深度和止推台阶需要统一，保证标准呼吸管路能够互换。面罩与阀座出口处保留旋转或卡接空间，使操作者在调整面罩角度时不必强行扭转管路。底部弯管和盘绕管路在模型中体现了供气路径的布置关系，实际产品中该区域应避免小半径急弯，否则会增加气流阻力并影响皮囊回弹补气。整体结构在装配时需关注囊体轴线、阀座中心和面罩贴合面的相对高度，过高会增加操作者托举负担，过低则可能在按压面罩时与患者胸部或床面干涉。

　　从建模思路看，囊体类零件适合先建立旋转或放样主体，再依据握持区域调整截面变化；阀座类零件应以流道中心线为基准，逐步叠加接口、阀片腔、加强筋和装配止口；面罩框架则需依据人体面部支撑曲线构建边界，再通过抽壳或软胶包覆形成密封垫。各零件之间不仅要满足外观装配，还要预留膜片运动间隙、软管插拔公差和消毒清洗后的尺寸变化余量。

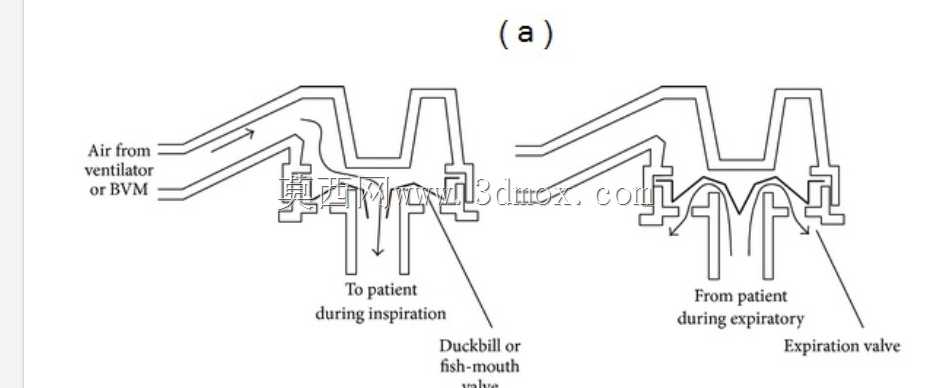

　　在功能验证层面，结构关注点集中在三件事：一是挤压囊时气流能否稳定到达面罩，二是松开瞬间进气阀能否及时打开补入气体，三是呼气通道能否在低阻力下排出余气。阀片材料通常轻薄且具有回弹性，限位结构不能把膜片压死，也不能让其在气流冲击下翻转。面罩密封区则要兼顾柔软度和支撑性，软垫太硬会导致面部压迫和漏气，太软又可能在正压下局部内卷。

　　该类装置虽然结构不复杂，但对人机操作、气流方向和密封边界要求明确。三维设计时应把可握持体积、接口标准、阀片运动空间和面罩贴合姿态作为连续系统处理，而不是单独造型。通过合理划分硬质阀座、弹性囊体、透明面罩和软质密封垫，可以让模型既呈现急救通气设备的工作原理，也为后续结构校核、样件试制和装配工艺讨论提供清晰依据。
