精灵球造型球形拼接摆件结构设计

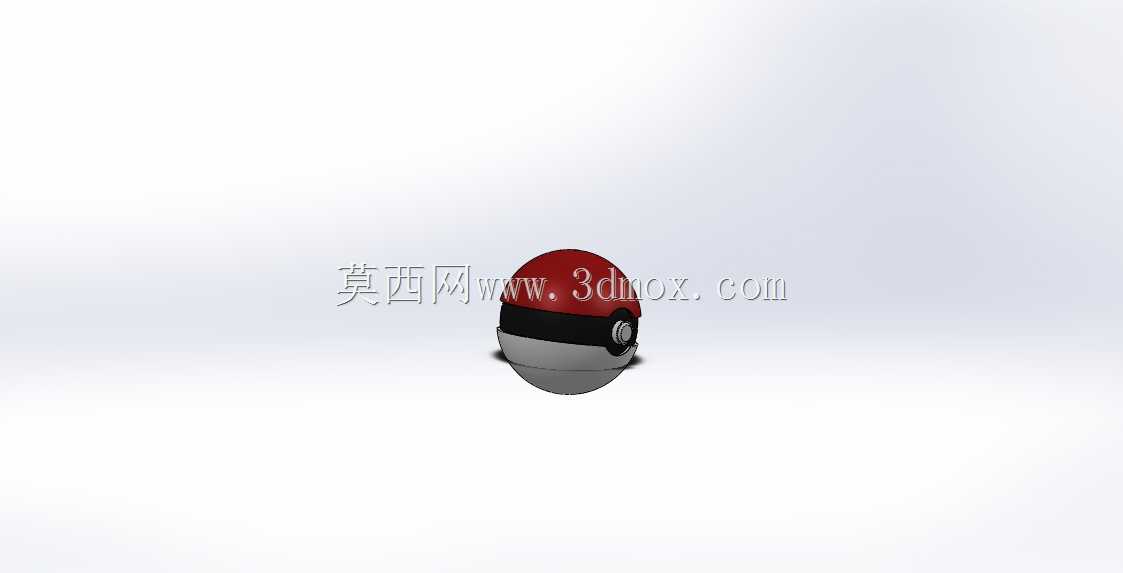

　　这套球形拼接结构的建模工作，最初是从潮玩周边展示件的落地需求切入的，日常做消费电子周边结构时，经常会遇到IP衍生小摆件的结构验证需求，精灵球作为口袋妖怪系列里辨识度极高的标志性道具，很多桌面陈列、数码周边配套、手办场景搭建的场景里，都需要一个尺寸规整、装配逻辑清晰的实体化球体结构，而不是单纯做一个整球渲染外观。

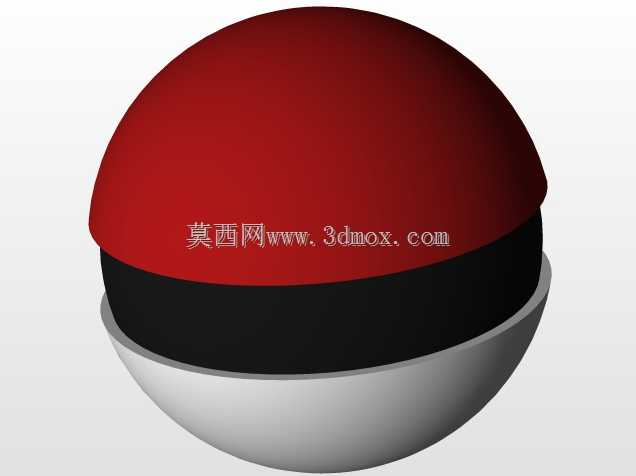

　　拿到外观参考后最先敲定的不是曲面造型，而是分层装配的边界逻辑。经典精灵球的视觉构成是上半球正红、中间一圈水平黑色环带、下半球浅灰白，三个视觉分区如果直接做成三个独立零件套合，很容易出现拼接缝错位、环带轴向窜动的问题，实际建模时先以整球的球心为全局基准，把球体的赤道平面作为黑色环带的中分面，先确定环带的轴向宽度：环带宽度占整球直径的比例控制在六分之一左右，既不会因为环带过窄让上下半球的贴合面太薄、装配时边缘崩边，也不会因为环带过宽压缩上下两个半球的曲面占比，破坏原作里红半球、白半球各自接近二分之一球面的视觉比例。

　　曲面搭建阶段没有直接用软件默认的整球特征拆分，而是先绘制过球心的三条正交基准轴，以竖直轴线为球体的中心对称轴，先旋转生成完整的基础球体曲面，之后用两个平行于赤道平面的基准面去裁切整球：上方裁切平面距离球心的轴向距离，和下方裁切平面距离球心的轴向距离完全对称，两个平面之间夹出的实体部分就是中间的黑色环带，环带的内外径和上下半球的配合止口完全匹配。这里特意给上下半球和中环的配合处做了嵌入式止口结构：上半球的下边缘向内延伸出一圈环形凸台，凸台的外径和中环的内孔采用小间隙配合，下半球的上边缘同样做对应尺寸的内伸凸台，两个凸台从上下两个方向插入中环的内孔，装配完成后三个零件的外球面刚好拼接成一个连续完整的球面，外表面看不到突兀的台阶，只有三条颜色分区的自然分界线。

　　尺寸边界的设定参考了桌面摆件的常用握持尺度，整球直径控制在80毫米这个区间，这个尺寸放在办公桌显示器旁、手办展示柜的格位里都不会占用过多空间，单手握持时也能完全贴合掌心，符合周边道具把玩的实际使用场景。如果后续要做放大版本用于展会陈列，只需要把所有特征按比例缩放，止口的配合间隙、环带的壁厚比例都可以同步联动，不需要重新拆分曲面。壁厚方面，三个零件的均匀壁厚都设置在2.5毫米，不管是后续采用光固化3D打印做外观验证件，还是用ABS注塑做批量量产，这个壁厚都能保证球体受压不会出现局部凹陷，打印时也不会因为壁厚过大产生内部应力变形。

　　结构细节上还考虑了实际使用的拓展性：下半球的内部空腔没有做多余的加强筋遮挡，平整的内腔空间可以预留放置小型纽扣电池、微型按压发光模块的位置，很多精灵球周边产品需要实现按压中缝点亮内部灯光的效果，当前的三层拼接结构刚好可以把触发开关布置在中环和上下半球的贴合面之间，按压球体上下两侧时，两个半球产生微小轴向位移就能触发光控开关，松开后在内部加装的微型复位弹簧作用下回到初始位置，不需要在外观球面上额外开孔破坏整体造型。中环的黑色区域外观上是完整的环形哑光面，建模时没有在环带外表面做任何卡扣外露结构，所有装配卡扣都布置在内腔侧，外球面保持完整连续，后续做表面喷涂时，红色半球、黑色中环、白色下半球可以分开单独上色，不需要做复杂的遮蔽分色，能大幅降低后期表面处理的工时。

　　从曲面质量检查的角度，三个零件拼接完成后，所有外球面的曲率都和基础整球的曲率保持连续，拼接位置的G0间隙控制在0.05毫米以内，渲染时不会在分模线位置出现奇怪的光影折痕。球体的底部没有额外做突出的底座特征，依靠下半球自身的球面弧面，放置在平面上时会有小范围的晃动，实际作为摆件使用时，可以在下半球的最底端内侧预留一个平面沉孔，后续粘贴一块圆形防滑硅胶垫，既可以让球体平稳放置在桌面，硅胶垫的重量还能降低整个摆件的重心，把玩时不容易意外倾倒。

　　这类球形IP周边的结构设计，核心难点从来不是把球面画圆，而是在还原经典外观配色分区的前提下，把装配关系、后续工艺可行性、功能拓展空间都藏在连续的外表面内部，不会为了装配方便在外观上增加多余的缺口或者凸起，最终拿到的三维模型不管是用于3D打印制作个人把玩的实体件，还是作为结构参考导入量产模具开发流程，都能直接调取对应的特征参数，不需要重新逆向测绘曲面，也能避免很多新手建模时把三个颜色分区直接在同一个整球上切面、导致后续无法拆分零件单独加工的常见问题。
