折弯机78度压力机制动器冲头

　　折弯工序里，上模与下模的配合直接决定板料成形角度、直线度以及折弯线附近的表面质量。这套78°压力机制动器冲头，主要面向标准折弯机滑块端使用，适配AMADA、DURMA等常见压力机制动器装夹体系，也可用于同规格夹紧槽结构的折弯设备。模型在建模时重点还原了冲头的工作刃口、过渡斜面、夹持段和台阶定位结构，能够用于折弯工装选型、上模干涉检查、折弯工艺排布以及设备装夹校核。

　　从实际加工场景看，这类冲头常用于碳钢、不锈钢、铝板等薄板的锐角折弯与常规V槽成形。冲头工作端采用78°成形角度，配合相应下模V口时，可在板料回弹补偿范围内获得接近目标角度的折弯件。刃口区域保留了合理的圆角过渡，避免尖角直接压伤板料表面，同时降低应力集中，提高模具在反复加载下的寿命。模型中部的斜面并非单纯外观造型，而是为折弯过程中板料抬升、避让工件侧壁以及减少干涉而设置；当加工盒形件、折弯边较高或带有翻边结构的零件时，这一让位区域能够给已成形边留出空间，减少上模与工件碰撞的风险。

　　上部夹持结构按照压力机制动器的装夹逻辑进行表达，包含与夹紧块接触的承压面、纵向定位面以及台阶限位面。安装时，冲头通过滑块夹具沿长度方向推入，夹紧块作用于夹持段，使模具承受折弯时的垂直载荷；后侧定位面负责保证刃口与下模V槽对中，台阶结构则限制冲头在受力方向上的错位趋势。对于需要多段上模组合的长板折弯，该结构也便于分段拼接、调整局部避位，并在夹具压紧后保持较稳定的工作位置。

　　三维设计过程中，需要同时关注成形区和安装区两类边界。成形区决定板料如何绕刃口发生塑性弯曲，包括冲头角度、端部圆角、斜面让位高度以及刃口直线度；安装区决定模具能否可靠固定在滑块上，包括夹持段厚度、夹紧面宽度、定位面高度以及与制动器压板之间的间隙。若只绘制外观而忽略夹持段细节，后续在装配体中进行夹具干涉检查时就容易出现误判；若只强调安装结构而弱化刃口角度，又无法支撑折弯工艺验证。因此该模型将两部分作为连续受力体处理，使载荷从板料接触区经冲头本体传递到滑块夹紧机构。

　　在工艺排布方面，78°冲头适合用于需要预留回弹量的折弯作业。不同材料的回弹方向和大小存在差异，低碳钢、不锈钢和铝合金在相同V口、相同压力下的实际角度并不完全一致。工程人员可在三维环境中先核对冲头与工件、下模、夹具之间的空间关系，再结合车间试折结果对折弯深度、补偿角度和下模V口进行调整。对于多道折弯零件，提前在装配体中检查冲头肩部、让位斜面与已折弯边的距离，能够显著减少试模阶段的反复拆装。

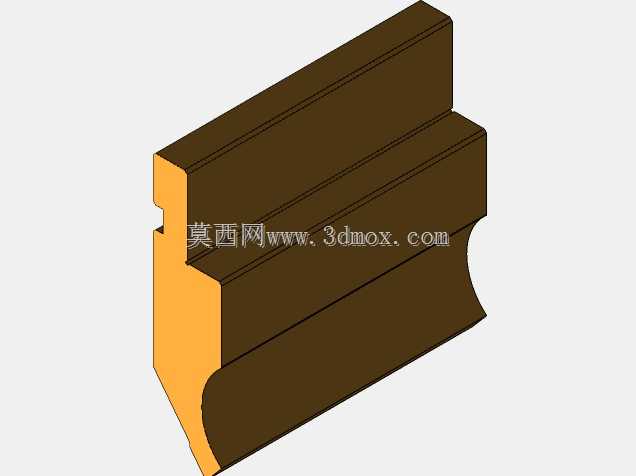

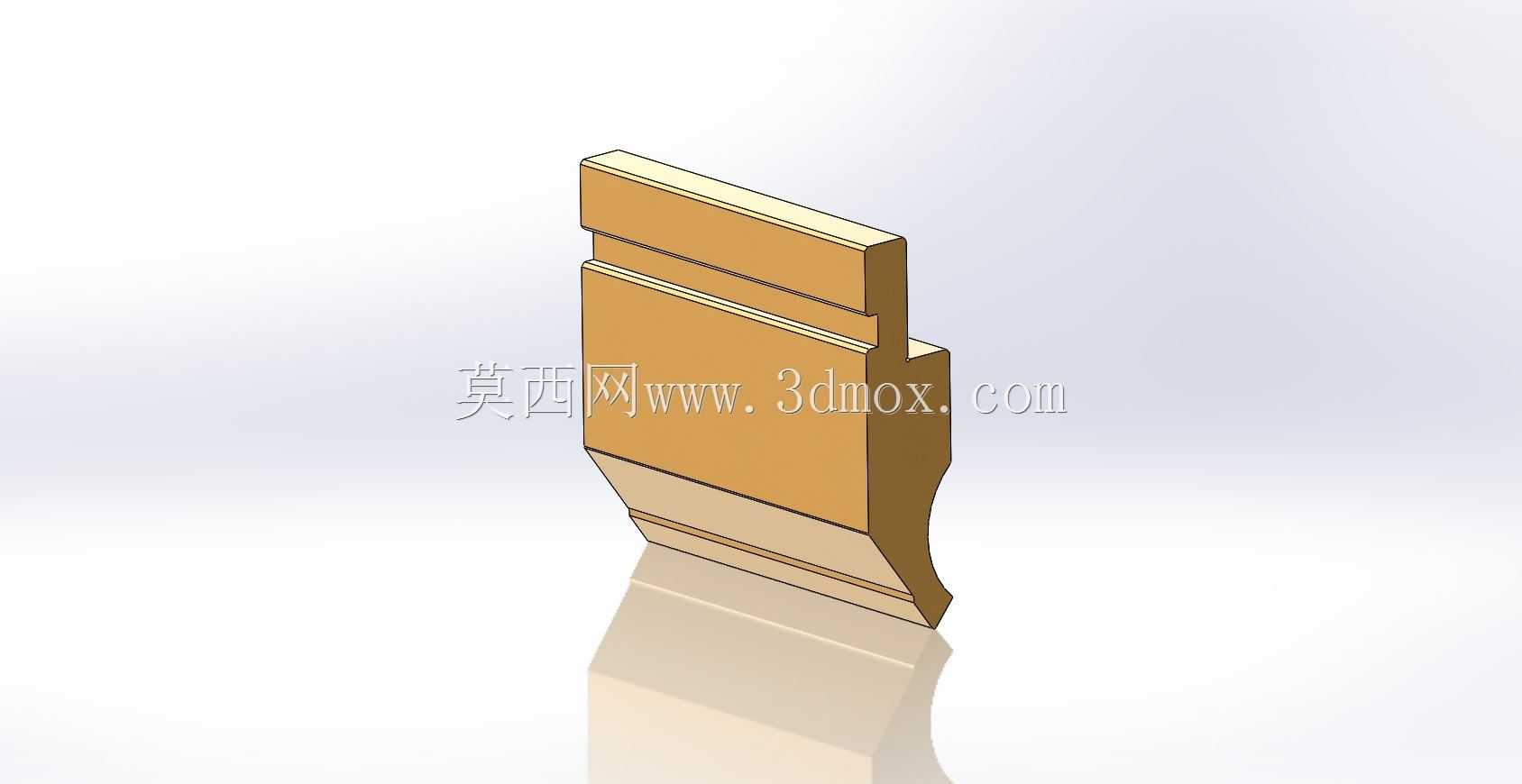

　　模型外形呈长条状上模结构，工作端窄、夹持端厚，中间通过阶梯面和斜切面完成刚度过渡。这样的形态既保证刃口附近能够进入工件内部完成折弯，又让上部夹持区域拥有足够接触面积，避免局部压溃或夹紧不稳。侧面轮廓中的多个台阶对应制动器装夹和受力定位需求，底部连续刃口则承担板料成形的主要工作。整体结构没有复杂运动部件，属于折弯机上直接更换使用的工装模具，但对尺寸一致性、角度精度和装夹互换性要求较高。

　　在建模与选型时，应结合滑块夹具开口尺寸、上模闭合高度、下模V槽宽度、工件最大折弯边高度以及板料厚度综合判断。尤其在加工深盒件、U形件或带法兰边零件时，不能只核对冲头角度，还要检查冲头肩部在闭合状态下是否与工件侧壁发生接触。通过该三维模型，设计人员可以在虚拟装配中完成刃口对中、夹具压紧、工件让位和折弯路径检查，为现场模具安装和折弯程序设定提供更直观的结构依据。
