铝退火炉管路集成系统三维结构

　　这套三维结构围绕铝件退火工序中的炉体配套管路展开，呈现的是设备上部及侧部流体控制区域的完整布置关系。铝退火炉主要用于铝合金工件、型材或卷材在再结晶过程中的温度处理，通过受控加热、保温和冷却，降低材料硬度、消除内应力并改善后续冲压、折弯或机加工性能。现场布置时，炉体往往不是孤立设备，而是与保护气、冷却水、排放、吹扫和安全泄放系统共同组成连续生产线，因此管路走向、阀组操作空间和检修边界在设计阶段就必须同步校核。

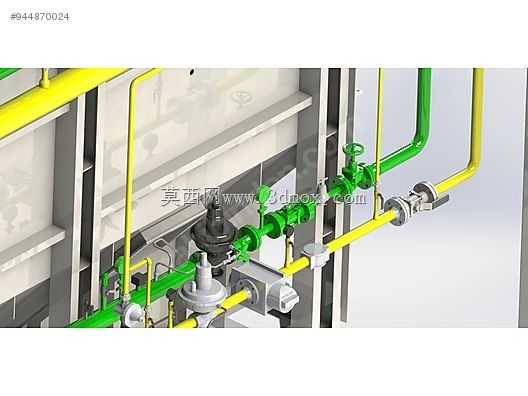

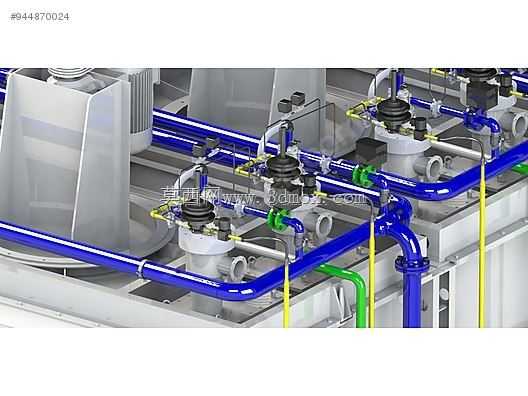

　　从模型可见，蓝色主管道沿炉体上方形成多回路输送网络，绿色和黄色管线分别承担不同介质或功能支路的连接，管道通过弯头、三通、法兰、卡箍和支架形成稳定路径。阀组集中布置在设备顶部，执行器、检测接口和手动操作件分层安装，既便于介质切换，也方便在调试阶段判断各支路通断状态。设计这类炉前管路时，不能只追求管线最短，还要兼顾热膨胀补偿、介质流向、压降控制、阀门操作高度以及保温层包覆后的剩余净距。

　　炉体框架承担主要载荷，管道支架需要把自重、充液重量、振动和热位移传递到合适的承力位置。靠近高温区域的管路应预留柔性补偿或弯管吸收段，避免法兰连接处因热胀冷缩产生附加应力；冷却回路则要关注排气、泄水和并联支路流量均衡，防止局部气塞造成冷却不足。保护气或吹扫管路对密封性要求较高，阀件排布应让易损件位于可拆装位置，仪表接口尽量朝向巡检通道。

　　外形边界方面，模型重点表达了炉顶设备的最高轮廓、侧向管线伸出量以及阀组维护半径。产线规划时，顶部净空需满足管道吊装和执行器拆卸，侧面通道要保证人员能够触及手阀、观察接头状态并完成卡箍紧固。若设备靠近厂房立柱或其他机组，应先按管道外轮廓、保温厚度和操作手柄轨迹包络出干涉区，再确定炉体就位中心线。

　　建模过程中，管路中心线、设备接口坐标和支架落点应保持关联，弯头曲率半径、法兰对接面和阀门高度需按实际选型装配。这样输出的结构不仅用于外观展示，也可直接支持布局评审、维护空间分析、预制管段划分和现场安装指导。
