带横向贯通圆孔的长方体方块支座

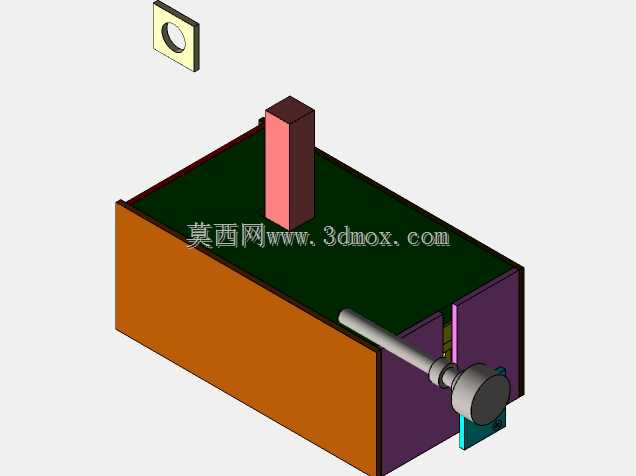

　　在常规工装夹具、小型机架定位以及教学演示的结构搭建里，这类外形极简的方块支座往往承担着最基础也最不可替代的定位与穿杆功能。很多刚接触结构设计的工程师容易忽略这类基础块件的细节，实际在产线旁的手动工装、实验室简易测试台、桌面级装配工位上，方块本体配合横向通孔的组合，既可以作为穿销轴的铰接座，也能充当导向杆的滑动支撑块，还能在堆叠式治具里作为间隔垫块使用，适用场景覆盖小载荷手动工位、轻工装配线、教学实训台等多个场合。从结构本体来看，零件主体为规整长方体，六个面均为平面，没有额外的凸台、倒角或减重槽，其中一个侧立面的中心位置加工出一个沿方块厚度方向完全贯通的圆形通孔，孔壁光滑，孔的轴线与方块上下端面保持平行，同时垂直于开孔所在的立面。

　　这种全平面的外形设计首先带来的是加工与建模的双重便利：建模阶段仅需先拉伸生成长方体实体，再在对应立面绘制圆形草图执行拉伸切除即可完成全部特征，没有复杂曲面、阵列或装配关联，特征树层级极少，后续修改长宽高、孔径参数时不会出现特征报错或参照丢失的问题；加工阶段无论是采用方块坯料铣削六面后钻孔，还是直接选用标准方钢切断后镗孔，装夹都无需定制专用夹具，平口钳一次装夹即可完成多面加工，单件小批量制作的成本极低。设计思路上，这种极简结构优先保证的是安装基准的可靠性。方块的六个平面互为垂直或平行，任意一个面都可以作为安装贴合面，使用时既可以把底面贴在工作台面板上，通过底面两侧预留的锁紧空间穿螺栓固定，也可以将侧面贴在型材立面上作为侧向支撑，

　　贯通圆孔的中心高度会随安装面的选择形成固定的定位尺寸，不需要额外换算坐标。横向贯通孔的设计区别于盲孔结构，销轴、导向杆或拉紧螺杆可以从孔的一侧完全穿到另一侧，既可以在孔内穿过长杆件实现两个方块的同轴铰接，也可以让螺栓贯穿孔位后在两端锁螺母，把方块压紧在两组板材之间，相比盲孔只能单侧插入销轴的形式，贯通孔的装配容错率更高，杆件长度公差、孔位的轴向偏差都不会造成装配干涉，在现场修配时 even 可以直接用标准钻头对孔进行二次修光，不需要拆解整个工装。从安装边界的角度考量，方块的整体外轮廓没有外伸结构，占用的安装空间就是长方体自身的长宽高包络，在紧凑的工装布局里可以紧贴其他块件并排摆放，不会出现凸台干涉相邻零件的问题。

　　开孔所在立面的孔边缘到方块四条棱边都留有均匀的实体壁厚，这部分壁厚在受径向载荷时可以承受销轴传递的横向力，常规手动工装的按压、扳动载荷下，只要壁厚大于孔径的四分之一，块体就不会出现孔口开裂的情况；如果用于导向杆滑动场景，孔的轴向长度就是方块自身的厚度，更长的孔长可以为光杆提供更大的支撑跨度，减少杆件悬臂晃动，设计时可以根据需要的导向精度调整方块厚度，厚度越大孔的导向接触面积越大，杆件运行就越平稳。实际使用中这类块件还经常被当作多功能转换座：在没有开孔的其他立面上，可以按需追加螺纹孔、销钉孔，用来固定限位开关、挡块或者小型气缸，原本的贯通孔依旧保留穿杆功能，一个基础块就能同时实现支撑、铰接、限位多个作用。由于所有外形面都是平面，方块之间可以互相叠合，通过侧面孔穿杆串联成不同高度的支撑柱，调整治具的工作高度时只需要增减方块数量，不用单独加工不同高度的定制支座，对于实训教学和快速搭建的临时工装来说，这种标准化的极简块件能大幅减少设计和加工的工作量，建模时也方便参数化驱动，把长宽高、孔径设为可变参数后，就能快速生成一系列不同规格的同系列支座，适配不同直径的销轴和不同的安装空间需求。
