分流器插片式导电端子结构设计

　　这类插片式导电端子常见于电流采样分流器及功率电阻组件中，作为电流进出的主通路导体使用。分流器本质上是一段精密电阻体，当较大电流通过时，在其两端产生与电流成正比的毫伏级压降，配合仪表即可实现直流大电流的测量，广泛用于电源柜、变频器、充电桩、电池检测设备、电焊机以及工控配电系统。端子部分承担着把电阻体与外部母排、线缆或PCB可靠连接的任务，其结构合理性直接影响接触电阻、温升和长期稳定性。

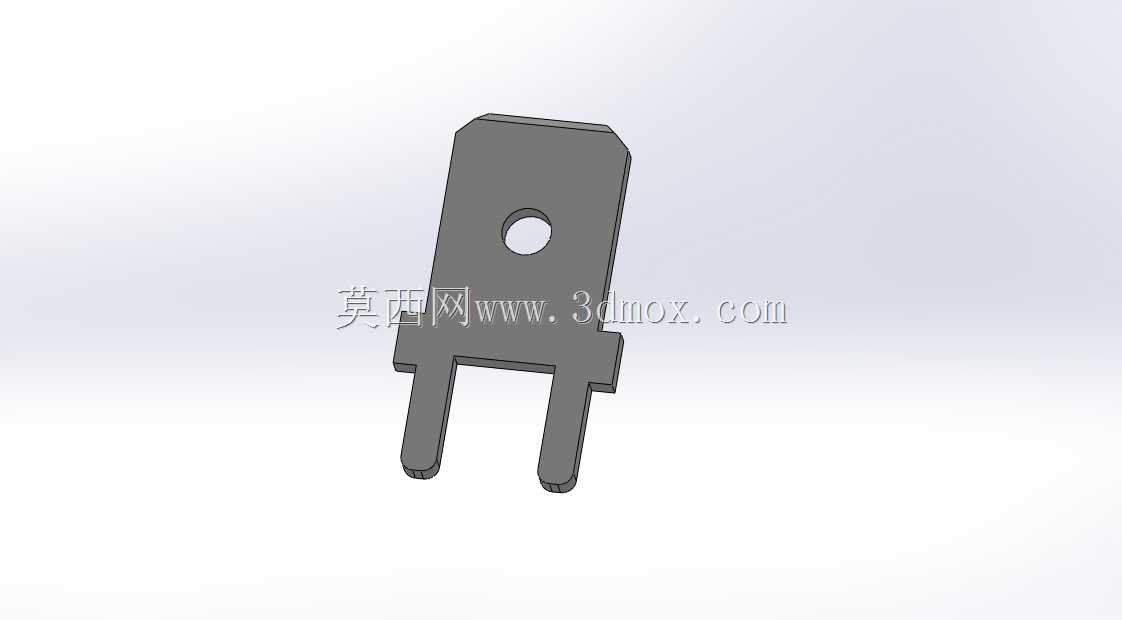

　　从模型形态看，该零件为一体冲压成型的扁平金属件，上部为较宽的安装板，板中开设一个圆形通孔，用于穿过螺钉与散热器、母排或绝缘支架进行固定；下部延伸出两根平行的插脚，插脚末端做了圆角或倒角处理，便于插入对应的焊接孔、连接器座或塑壳卡槽。宽板与插脚之间通过台阶过渡，既保证了大电流截面，又形成了定位限位面。整体轮廓对称，边角处有切角和圆弧，避免冲压应力集中，也减少装配时的干涉风险。

　　设计这类端子时，首先要考虑载流能力。导体宽度、厚度和材质决定了直流电阻与发热情况，大电流工况下通常选用紫铜、黄铜或铜合金，表面可做镀锡、镀镍处理，以降低接触电阻并防止氧化。插脚间距需要与配套PCB孔距或塑壳插槽严格匹配，过紧会造成装配困难，过松则产生晃动和接触不良。插脚长度要兼顾焊接透锡深度与插拔导向，末端倒角能够引导入孔，提高自动化装配的良率。

　　上部安装孔的位置和直径需围绕螺钉规格确定，孔中心到板边的距离要满足螺钉头或垫圈的压紧面积，避免压边导致应力开裂或松动。安装板背面往往作为贴合面，平面度要求较高，贴合越紧密，接触电阻和热阻越低。台阶过渡处的圆角半径不能过小，否则在冲压折弯和长期受热受力时容易出现裂纹；两根插脚之间的开槽宽度则要兼顾模具强度与绝缘爬电距离，开槽过窄会增加冲压模具刃口磨损，也可能在高压工况下引发拉弧。

　　从安装边界看，该零件占用空间呈扁平片状，高度方向主要由插脚长度决定，宽度方向由上部安装板决定。装配时上部通过螺钉锁紧在母排或散热基板上，下部插脚穿过PCB或塑胶支架后进行波峰焊、回流焊或压接，周围需要预留螺钉工具的操作空间以及插脚焊接后的检视空间。若用于多相并联或多组采样，多个端子并排布置时还要保证相间间距，防止不同电位导体之间误触。

　　建模过程中需要重点还原板材厚度、开孔、台阶、插脚圆角和端部倒角这些特征，因为它们直接关系到冲压工艺可行性和装配干涉检查。钣金展开时要核算折弯扣除和材料延展，确保落料尺寸与图纸一致；对于插脚这种细长结构，还要评估插拔和焊接过程中的刚性，必要时通过加宽根部或增加过渡圆角来提升抗变形能力。把这些细节在三维结构中表达清楚，后续做模具设计、PCB封装匹配和整机装配校验时才能减少反复，保证分流器组件在大电流测量回路中长期可靠运行。
