UHT超高温萃取提取器球形腔体结构

　　这套球形腔体结构面向超高温瞬时萃取工艺的现场布置需求展开设计，核心腔体采用近整球的回转构型，区别于常规立式圆筒提取罐，球面壳体在承压工况下应力分布更为均匀，环向与轴向薄膜应力沿曲面连续过渡，没有圆筒与封头拼接处的应力突变区段，在同等壁厚条件下可承受更高的内部工作压力，同时球形内腔不存在搅拌死角，料液在腔体内随湍流运动时能够充分接触萃取介质，避免固形物料在罐底边角沉积造成的萃取不均问题。

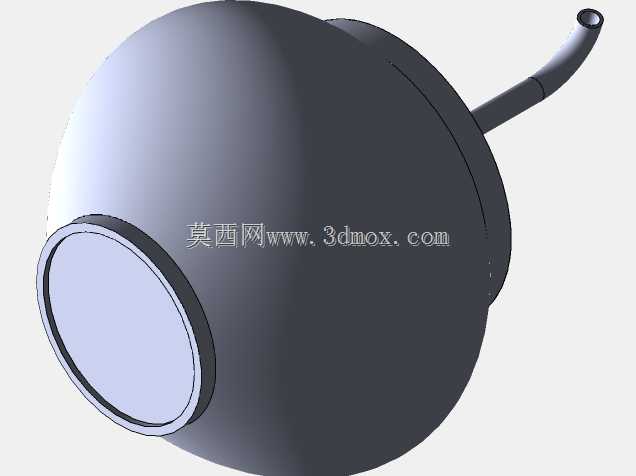

　　从现场安装边界来看，球形主体的径向轮廓紧凑，前端设置大直径圆形法兰端盖，端盖与腔体采用止口配合定位，配合面预留密封垫圈安装槽，端盖通过周向均布的紧固件压紧，既可以作为日常检修、装填固相萃取填料的操作口，也可在CIP清洗阶段完全开启，人工进入腔体检查内壁结垢与衬层磨损情况。腔体后侧斜向引出一根弯管接口，弯管采用平滑圆弧过渡，没有直角弯折，流体在管内输送时局部阻力损失小，不易在弯折处滞留高粘度料液，该接口可根据工艺管线走向对接物料输出管、蒸汽注入管或者负压抽吸管，接口端部预留标准管螺纹连接段，现场配管时无需额外制作异形转接件。

　　设计阶段针对超高温工况的热变形做了专项考量，球形壳体的对称构型让受热膨胀时各方向位移量均匀，不会出现单侧偏载拉扯连接管线的问题；腔体内壁适配耐火陶瓷衬层，陶瓷材料本身耐高温、耐酸碱腐蚀，同时热导率低于金属壳体，能够减少腔体内高温料液向外界环境的散热损失，降低外围保温层的厚度需求，衬层与金属外壳之间预留微量膨胀间隙，避免设备升温过程中陶瓷衬层因热膨胀系数不匹配出现挤压碎裂。

　　在实际产线布局中，该类萃取装置常布置在乳品、功能性饮品或者天然产物提取生产线的高温处理工段，前端对接预热后的物料输送管线，物料进入恒温保持的球形腔体后，在设定的超高温区间内完成目标组分的快速溶出，随后通过后侧弯管输送至后续冷却工序。紧凑的球形外形相比同容积的立式罐体占用更少的车间平面面积，对于改造现有老旧生产线、预留安装空间有限的场景尤为适配，设备就位时仅需在球体下方设置两处对称支撑鞍座，无需搭建高大的立式机架，安装施工的工作量明显降低。

　　结构建模过程中，所有回转面均采用连续曲面构建，法兰端盖的密封槽、弯管与球体的相贯线位置做了圆角过渡处理，既避免应力集中，也让后续流体仿真时网格划分质量更高，能够准确模拟腔体内流场分布与温度场均匀性，为工艺参数调整提供可靠的结构基础。
