夏比摆锤式塑料管材冲击试验机

　　这套三维结构对应塑料及塑料管材料检测环节常用的夏比摆锤冲击试验装置，整体围绕ISO 179标准规定的15J冲击能量测试需求搭建，是材料实验室、塑料制品厂质检工位用来评定硬质塑料、管材试样抗冲击韧性的专用力学设备。

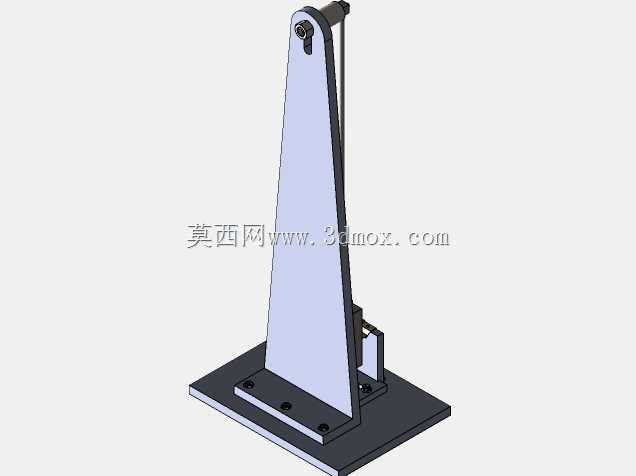

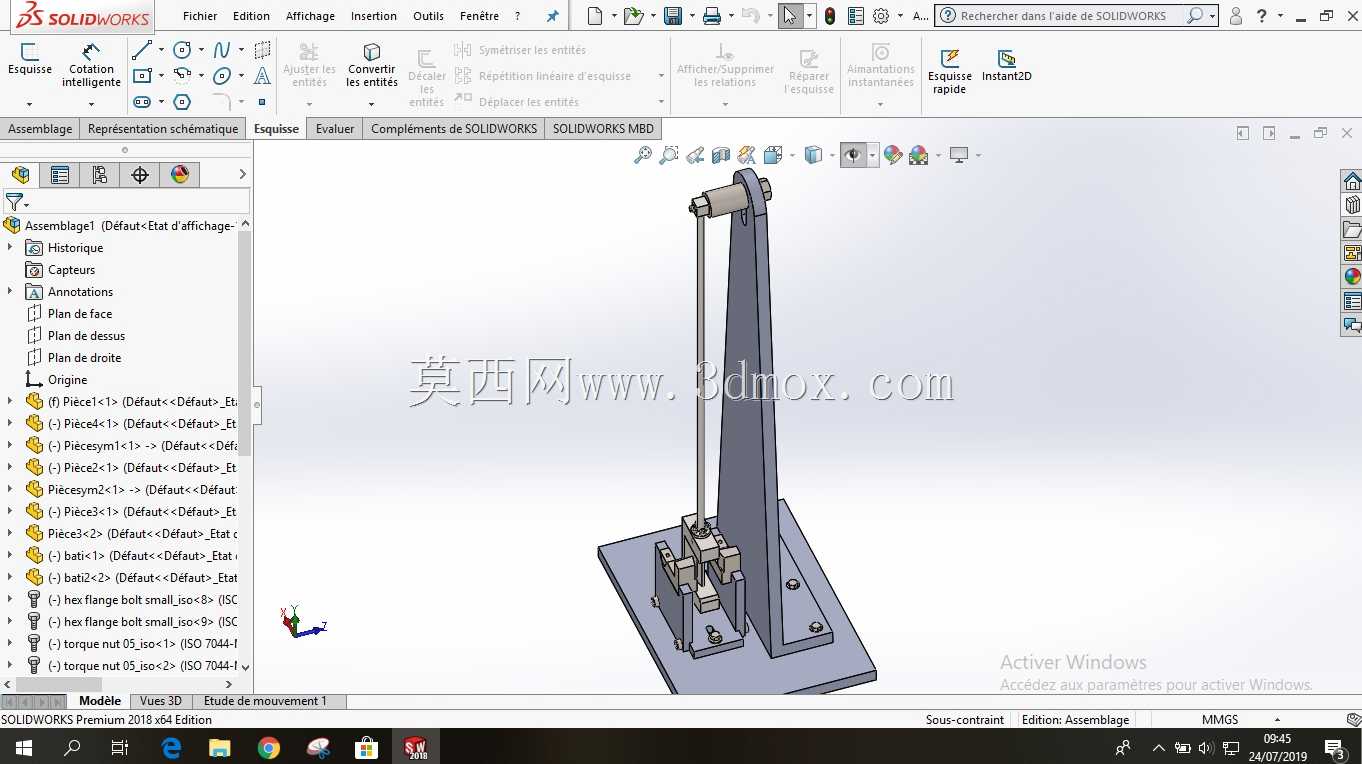

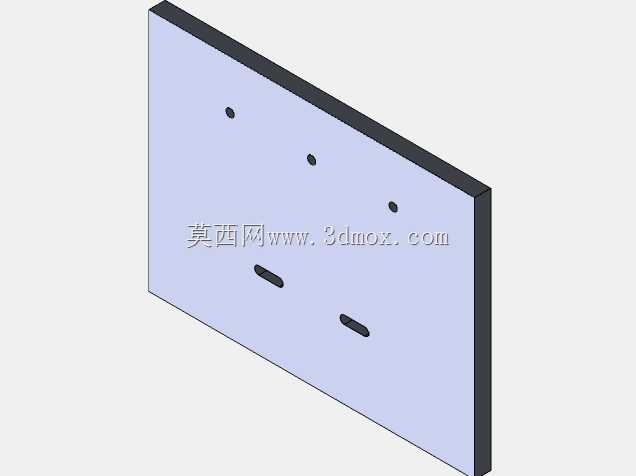

　　从现场布置逻辑看，设备落地后占用一块矩形底座区域，底座采用厚钢板铣削成型，四角预留地脚安装孔，既可以直接放置在混凝土试验台面上调平使用，也能够通过膨胀螺栓固定，避免摆锤释放瞬间产生的冲击反力引起整机晃动或位移。底座上方竖立一块三角形截面的高刚度支架，立板从底座前缘向后倾斜收窄，这种上窄下宽的轮廓并非出于造型考虑，而是让摆锤摆动平面内的抗弯截面集中在受力方向，同时减轻上部质量、降低整机重心。立板与底座之间通过多颗内六角螺钉连接，结合面加工有定位止口，保证回装后摆锤回转中心与底座试样支座的相对位置不发生偏移。

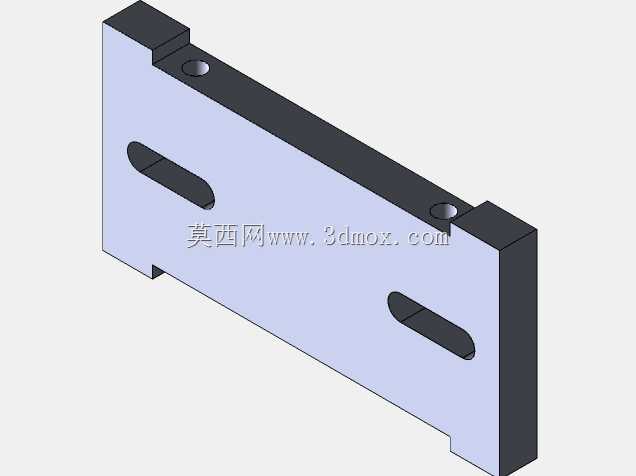

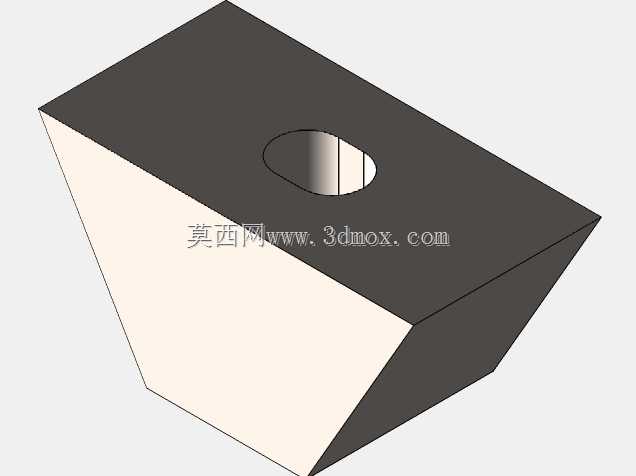

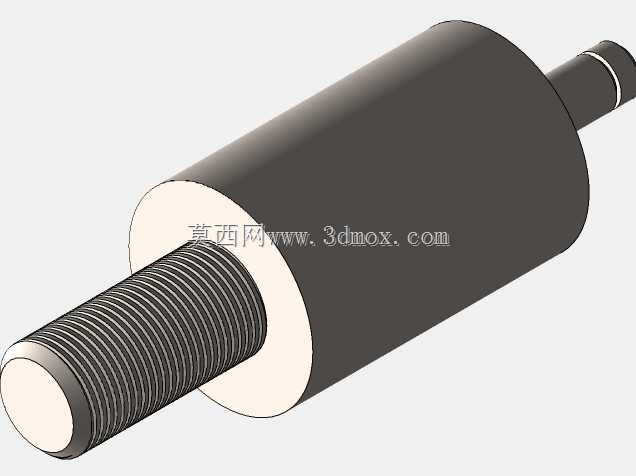

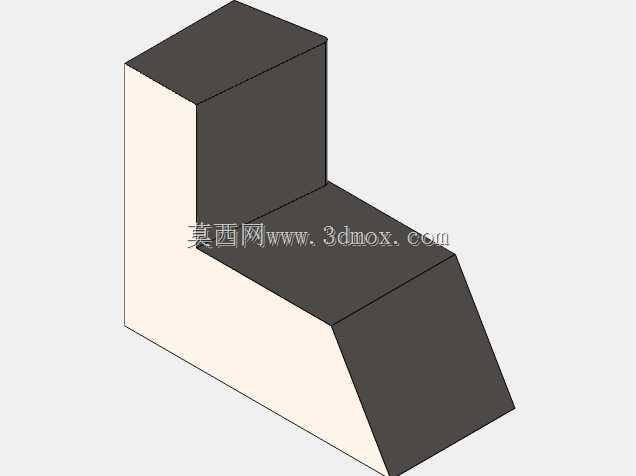

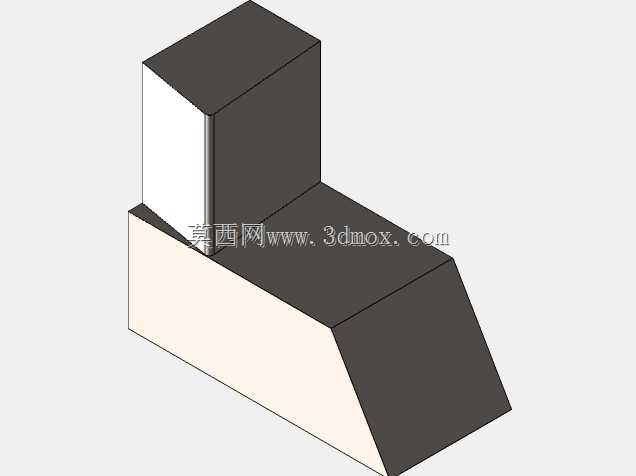

　　摆锤组件悬挂在立板顶部的回转轴上，轴端配置轴承座与锁紧螺母，摆臂沿立板前侧下垂，锤头位于试样正上方。工作时先将摆锤抬升至设定角度并由释放机构挂住，把带缺口的塑料长条试样或管段试样水平架在底座前端的两支承钳口之间，对中缺口位置后触发释放，摆锤沿圆弧自由下摆，一次性冲断试样，剩余动能带动摆锤继续上扬，由指针或编码器记录扬角，进而换算出试样吸收的冲击能量。模型中底座一侧可以看到支承座、试样对中块以及挡料结构，这些细节直接决定试样跨距、缺口朝向和冲击刀刃的重合度，是夏比试验数据可重复性的关键。

　　设计思路上，整台设备把刚度、安全和操作空间三件事放在一起权衡。立板做成单片厚板加侧面加强的形式，而不是桁架结构，目的是减少摆锤冲击时的弹性变形和侧向振动；回转轴高度与摆臂长度按照15J能量对应的摆锤质量和下落高度匹配，确保冲断试样后仍有足够余速越过最低点，避免锤头卡死。底座前端留出的开放空间方便操作人员双手放置试样、读取刻度，也便于清理断裂后的塑料碎屑；摆锤摆动轨迹后侧通常需要预留防护范围，三维建模时已经把立板、底座边界与摆锤扫掠区域表达清楚，选型布置时可据此核对实验室围栏或防护罩的安装距离。

　　外形与安装边界方面，整机呈立式窄长布局，宽度主要由底座决定，深度方向需要同时容纳底座、支架厚度以及摆锤前后摆动的圆弧空间，高度则由回转轴中心和摆锤上扬极限控制。搬运时可按底座、立板、摆锤组件分体吊装，现场再按止口和销轴复位；地脚接触面要求平整，水平度误差过大会改变摆锤自由悬挂时的零位，进而影响能量标定。对于结构工程师而言，这套模型的价值不只在于外观还原，更在于把冲击试验机的承载路径、试样夹持位置、摆锤运动包络和安装固定方式完整呈现出来，可直接用于实验室布局规划、防护装置设计、非标夹具改造以及同类材料冲击设备的方案参考。
