IP55防护单按钮方形电气接线外壳

　　这款方形防护壳体主要面向现场分布式控制点位、小型传感信号中转节点、户外操作柱以及设备旁就近启停单元使用，常见于车间流水线侧边、物流输送线分段控制位、暖通机组外围、市政小型电控箱、农业灌溉控制点位以及建筑公共区域的明装电气安装场景。壳体承担的核心作用，是把内部接线端子、小型继电器、信号转换模块或单路操作元件封闭在独立腔体内，隔绝现场飞溅水滴、扬尘、轻度油污以及日常擦拭冲水，避免接线裸露造成短路、误触或腐蚀。

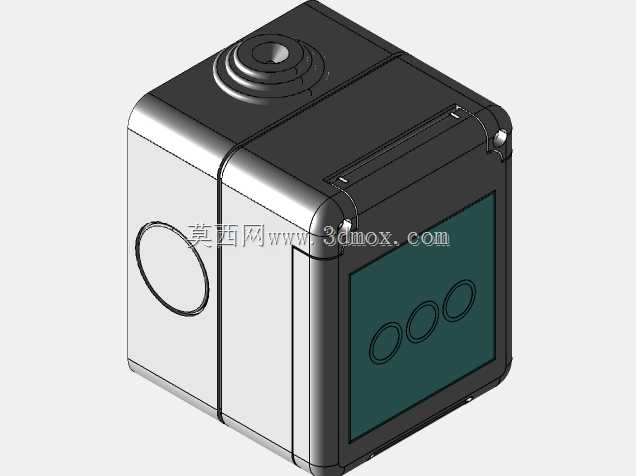

　　从结构布局看，整体采用近似立方体的明装形态，边角做圆弧过渡，既减少薄壳注塑或压铸成型时的应力集中，也能降低现场磕碰时的应力开裂风险。正面预留一块平整的面板区域，可布置指示灯、标识牌或三个小型信号元件；侧部设置圆形按钮安装位，顶部预留带阶梯止口的电缆引入接头位置，用于穿入进线电缆并配合防水格兰头完成密封。壳体采用上下或前后对合的分壳方式，合模面布置连续密封槽，装配时嵌入橡胶或发泡密封圈，螺钉沿周边均匀压紧，使防护等级稳定达到IP55要求，即防尘进入量不影响设备正常运行，并可抵御低压水柱从各方向喷射。

　　设计时优先考虑现场安装边界。方形底面可直接贴墙、贴机架立柱或固定在安装支架上，背部预留螺钉固定孔位，孔距与常见小型按钮盒、接线盒安装习惯兼容；外壳外轮廓紧凑，适合在设备护栏、输送梁、立柱旁等空间受限位置明装。顶部电缆入口采用凸台结构，能够为防水接头提供足够螺纹啮合长度，同时避免线缆在壳体转角处过度弯折。侧部按钮孔周围保留平整凸缘，便于安装密封圈、螺母和按钮标识，保证操作元件装配后不破坏整体防护。

　　内部空间按低压控制元件的排布逻辑规划，腔壁留出端子排固定区域，边角设置螺钉柱或加强筋，用于安装内部安装板、导轨或小型PCB。加强筋不随意贯穿外壁，所有可能形成渗水通道的孔位均设计为盲孔或带密封垫圈的装配结构。壳体壁厚结合成型工艺保持均匀过渡，厚壁与薄壁连接处设置渐变段，防止缩水、翘曲和密封面变形；合壳螺钉布置在密封圈外侧附近，使压紧力连续作用于胶圈，避免局部间隙。

　　实际选型时，这类壳体并不追求大型控制柜的容纳能力，而是强调单点控制的就近性与防护可靠性。对于需要在潮湿冲洗区、粉尘较多的输送工位或半户外墙面布置一个急停、复位、指示或信号采集单元的场合，该结构能够减少额外定制钣金箱的工作量。面板开孔位置、按钮数量和电缆入口方向都可在基础壳体上衍生调整，以适配单按钮、多指示灯或通信模块等不同配置。

　　三维建模过程中需要重点控制合壳止口、密封槽宽度、螺钉柱高度、按钮孔中心距以及电缆接头凸台壁厚。止口配合既要保证装配定位，又不能因过盈过大导致密封圈剪切；按钮孔与面板边缘需保留足够壁厚，防止拧紧螺母后面板变形；背部固定孔与内部元件之间要留出绝缘间隙，避免安装螺钉侵入电气安全距离。整体结构以简洁、可制造、易维护为原则，壳体拆开后可直接完成端子接线和元件更换，重新合壳后即可恢复防护性能。
