IP55防护单按钮工业控制按钮盒

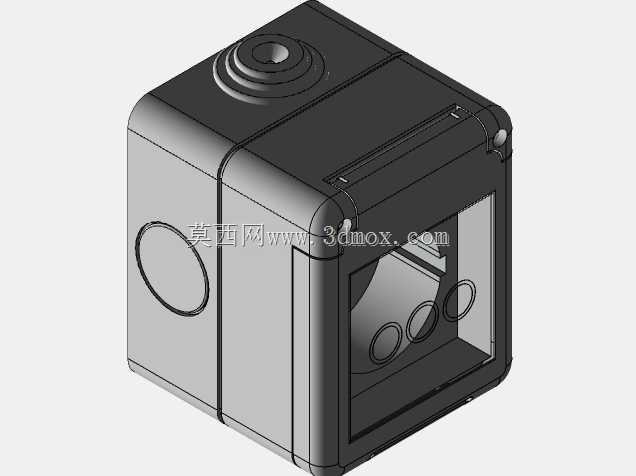

　　这款单按钮防护壳体主要面向车间现场的就地操作点位设计，常见应用在输送线旁的急停启停工位、小型单机设备的外挂操作端、户外临时控制柜的外接指令点，以及潮湿多尘工况下的人工指令输入环节。壳体整体采用方正带圆角的盒型结构，顶部预留凸起的按钮安装座，可适配标准工业按钮或急停按钮的开孔与锁紧螺母装配；正面设置透明视窗区域，视窗内侧预留三个圆形元件位，可布置指示灯、选择开关或者状态标识件，侧面同样预留圆形开孔位，方便根据接线方向引入电缆格兰头或者加装侧装按钮。

　　从防护设计思路来看，盒体采用上下扣合的分壳结构，分型面沿盒身周圈布置，装配后可在沟槽内嵌入密封胶条，配合螺钉锁紧实现IP55级别的防尘防喷水要求；顶部按钮座做了多层环形凸台，既可以引导按钮密封圈贴合，也能避免积水沿按钮间隙直接渗入盒内。边角全部做圆弧过渡，一方面减少注塑件的应力集中，另一方面在现场碰撞时不易产生尖角破损，也便于擦拭表面积尘。

　　结构建模时需要重点控制几处边界：盒体内部要留出按钮接线端子、指示灯接线以及少量线缆弯折的空间，壁厚按照常用工程塑料注塑工艺选取，筋位布置在按钮座和安装柱周围，避免按压按钮时盒顶产生明显形变。底壳内侧设置螺钉柱与卡扣定位特征，保证上下壳装配时不错位；进出线孔位周边保留足够平面，用于电缆防水接头的螺母压紧与密封圈贴合。安装方式上，盒体背部可贴合墙面、设备机架或支架面板，通过底壳预留的固定孔完成壁挂安装，外部轮廓方正也便于多个按钮盒并排排布时保持整齐。

　　现场使用中，这类壳体承担的是人机指令交互的最末端节点：操作人员通过顶部按钮发出启动、停止或复位信号，正面视窗内的指示灯反馈设备运行状态，密封外壳则保护内部接线端子和触点不受粉尘、冲洗水和轻度油污影响。相比开放式按钮安装板，独立密封盒在食品包装线、物流输送线、木工除尘设备周边以及半户外棚架工位更易维护，损坏后可整体更换外壳而不影响主控柜内部布线。

　　三维结构处理上，透明视窗与黑色盒体需要分别体现材质差异，视窗边缘的压框、卡扣和密封槽要表达清楚，便于后续核对钣金支架、按钮规格和线缆接头的干涉关系。按钮开孔直径、盒体深度与接线弯曲半径之间需要联动校核：若选用带灯急停按钮，其尾部接线端子较长，盒内高度不足会导致上壳无法扣合；若侧装电缆接头，侧壁开孔位置还要避开内部螺钉柱和加强筋。整体外形紧凑，适合在操作空间有限的设备立柱、护栏旁安装，圆角外形也降低了人员通行时剐蹭受伤的风险。
